Разрезная модель задвижки шиберной с ручным управлением

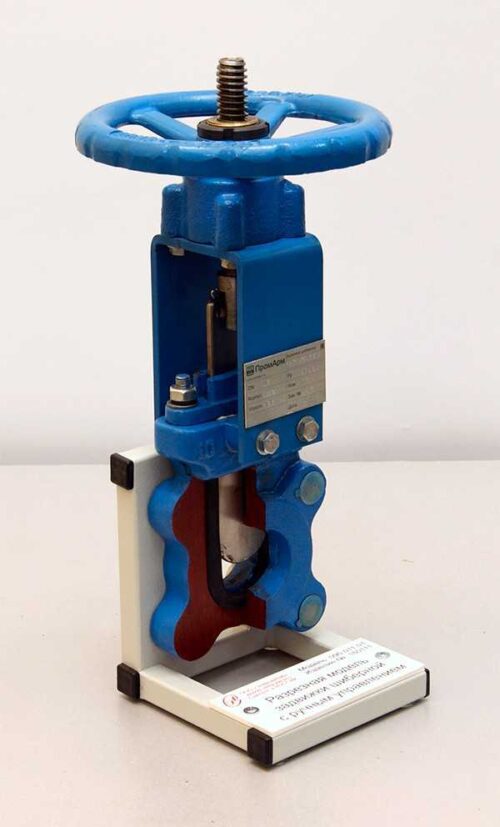

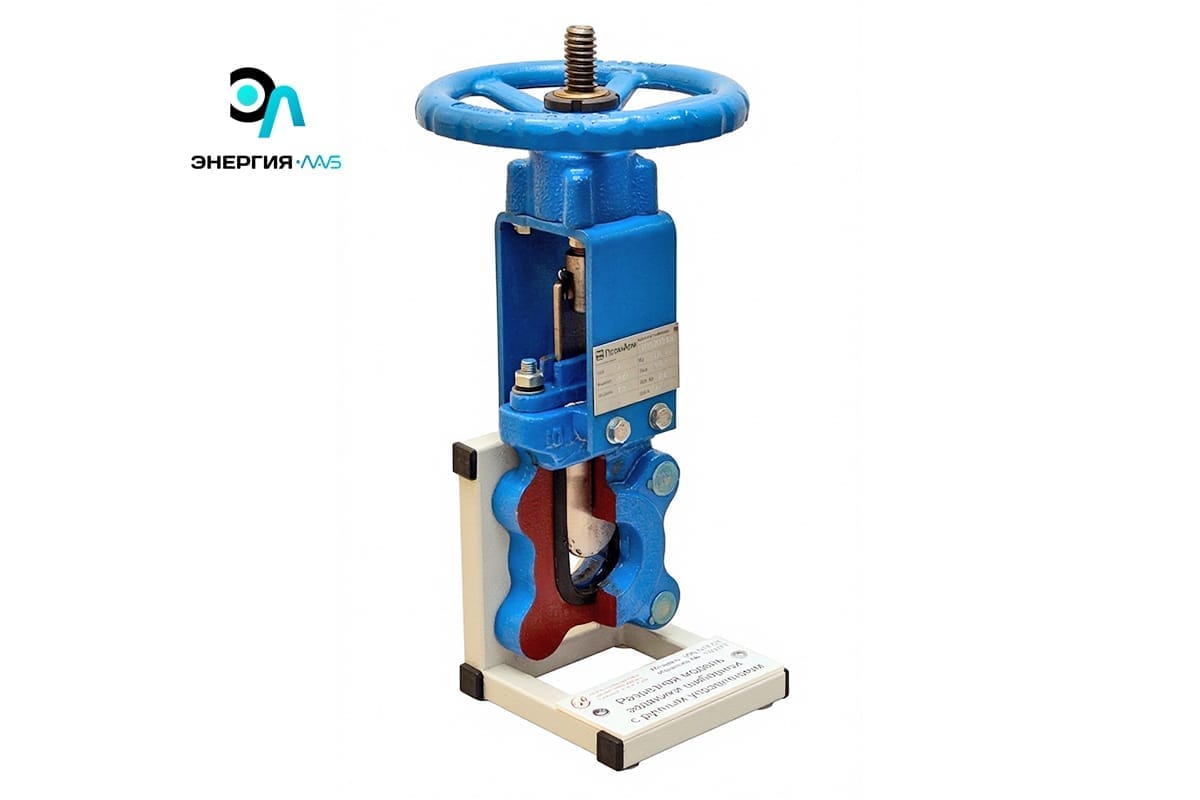

Разрезная модель задвижки шиберной с ручным управлением ЭЛБ-090.011.01 предназначена для изучения конструкции задвижки шиберной ножевого типа с ручным управлением, применяемой в системах перекачки жидких сред в нефтехимической промышленности, водоснабжении и других отраслях промышленности.

Описание лабораторного оборудования.

Разрез выполнен из серийно-выпускаемой промышленностью задвижки ножевого типа с ручным управлением путем удаления части материала ее деталей для обеспечения обзорности внутренней конструкцию обеспечена наглядность конструкции задвижки и конструкций элементов, скрытых при отсутствии разрезов.

Разрез задвижки имеет окраску поверхностей, появившихся вследствие удаления материала в красный цвет, остальные поверхности окрашены в цвет-изготовителя насоса.

Комплект поставки содержит:
– разрезную модель задвижки шиберной с ручным управлением;
– паспорт на изделие;
– учебное пособие по изучению конструкции и принципа действия задвижки.

Разрез задвижки имеет окраску поверхностей, появившихся вследствие удаления материала в красный цвет, остальные поверхности окрашены в цвет завода-изготовителя насоса.
Исходная задвижка новая, не имеющая следы износа в процессе работы.

Исходная задвижка шиберная имеет следующие параметры:
Материал корпуса - чугун
Материал шибера (ножа) сталь нержавеющая
Материал гайки - латунь
Штурвал - чугун
Сальниковая набивка - Фторопласт 4
Рабочее давление 1 МПа
Строительная длина 43 мм
Строительная высота 343
Диаметр маховика 180 мм
Диаметр прохода 50 мм
Масса 10 кг
