Мультидисциплинарная программно-аппаратная платформа для школы

Описание товара

Мультидисциплинарная программно-аппаратная платформа (далее платформа) предназначена для использования в лабораторном практикуме на уроках физики, химии, биологии в общеобразовательных школах.

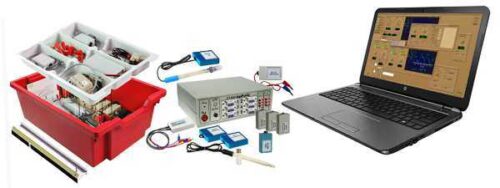

По своей сути платформа представляет собой персональный компьютер с установленным специальным программным обеспечением, многоканальную систему сбора данных, комплект датчиков, методические рекомендации по применению в лабораторном практикуме.

Использование платформы позволяет:
• ознакомить учащихся с современными средствами автоматизации эксперимента в соответствующих дисциплинах,
• приобрести навыки по использованию современных датчиков и измерительных средств,
• определить практическим путем границы применяемости традиционных средств измерения (линейка, секундомер, термометр, барометр и т.п), обработки результатов эксперимента и современных цифровых систем сбора, регистрации и обработки данных. При этом, использование платформы не отменяет использование традиционных и общедоступных средств проведения эксперимента,
• подчеркнуть важность формирования среды проведения эксперимента, т.е. не только обеспечение качества измерений, но обеспечение строго заданных, стабильных условий проведения опыта (форма напряжения, поддержание заданной температуры, частоты вращения и т.п.),
• увеличить наглядность эксперимента,
• сосредоточиться на изучении сути явления.
Особенностью программно-аппаратной платформы является возможность ее применения не только в лабораторном практикуме, но и на факультативных занятиях, в кружках по изучению мехатроники, робототехники.
Комбинируя возможности платформы с другими популярными платформами (например, Arduino), учащиеся получают мощный инструмент для подготовки к освоению будущих профессиональных компетенций (например, мобильная робототехника, мехатроника, электроника, участию в JuniorSkills.

Описание и основные технические характеристики многоканальной системы сбора данных:
• Количество измерительных каналов – 6;
• Интерфейс связи системы сбора данных с датчиками – цифровой, последовательный (длина соединительного кабеля до 10м);
• Количество каналов программируемого источника питания – 2;
• Характеристики программируемого источника питания:
Напряжение - регулируемое -24 … +24В,
Ток – регулируемый 0 – 2А,
Форма выходного сигнала – синус, треугольник, меандр, «пила», обратная «пила», постоянное напряжение, произвольная форма;
Частота переменного сигнала 1-40000Гц;
• Цифровой выход для связи по последовательному интерфейсу – 1.
• Электропитание системы сбора данных: ~220В, 0,25А или ~42В, 2А (от лабораторной сети электропитания);
Каждый датчик выполнен в виде небольшого пластикового корпуса с выносным или встроенным чувствительным элементом. Также внутри корпуса расположен АЦП и микропроцессор для первичной обработки данных и передачи результатов измерения в систему сбора данных. Электропитание датчик получает по кабелю от системы сбора данных.
При подключении любого штатного оборудования программно-аппаратной платформы к системе сбора данных происходит автоматическое распознавание и автоматическая настройка оборудования.
Таким образом, программно-аппаратная платформ является основой для построения школьной физической лаборатории, а также любой другой, где требуются измерения электрических и неэлектрических величин, а также задание параметров эксперимента

Комплект поставки

  1. Мультидисциплинарная программно-аппаратная платформа (предназначена для предметов химия, биология и физика)
    1. цифровой осциллографический датчик напряжения (2 канала);
    2. цифровой датчик напряжения;
    3. цифровой датчик тока;
    4. цифровой датчик магнитного поля;
    5. цифровой датчик абсолютного давления 200 кПа;
    6. цифровой датчик давления дифференциальный 200 кПа;
    7. цифровой датчик температуры 100 С;
    8. цифровой датчик температуры (-40...+400 С);
    9. цифровой датчик температуры термопарный 1000 С;
    10. цифровой датчик освещенности (0-600 лк, 0-6000 лк);
    11. цифровой датчик света цифровой датчик влажности;
    12. цифровой датчик угла (0-3600 град, 10 оборотов);
    13. цифровой датчик угла (0-270 град);
    14. цифровой датчик звука с функцией интегрирования;
    15. цифровой оптоэлектрический датчик;
    16. цифровой оптоэлектрический датчик (базовый);
    17. цифровой оптоэлектрический датчик для измерения скорости вращения;
    18. цифровой датчик ускорения трехкоординатный (проводной, до 6 g);
    19. цифровой датчик электрохимического потенциала;
    20. цифровой датчик нитрат-ионов
    21. цифровой датчик хлорид-ионов
    22. цифровой датчик объема жидкого реагента;
    23. цифровой датчик оптической плотности 525 нм;
    24. цифровой датчик оптической плотности 585 нм;
    25. цифровой датчик рН;
    26. цифровой датчик температуры химический (-40+180С);
    27. цифровой датчик турбидиметр;
    28. цифровой датчик электропроводности.
  2. Лабораторное оборудование (требует внешнего электропитания):
    1. термостатирующее устройство;
    2. колбонагреватель;
    3. лабораторный насос с электроприводом;
    4. генератор звуковой частоты;
    5. регулируемый осветитель;
    6. электродвигатель постоянного тока;
    7. электромагнит.
  3. Ноутбук
  4. мышь
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
