Комплект лабораторного оборудования предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Исполнение настольное, ручная версия.

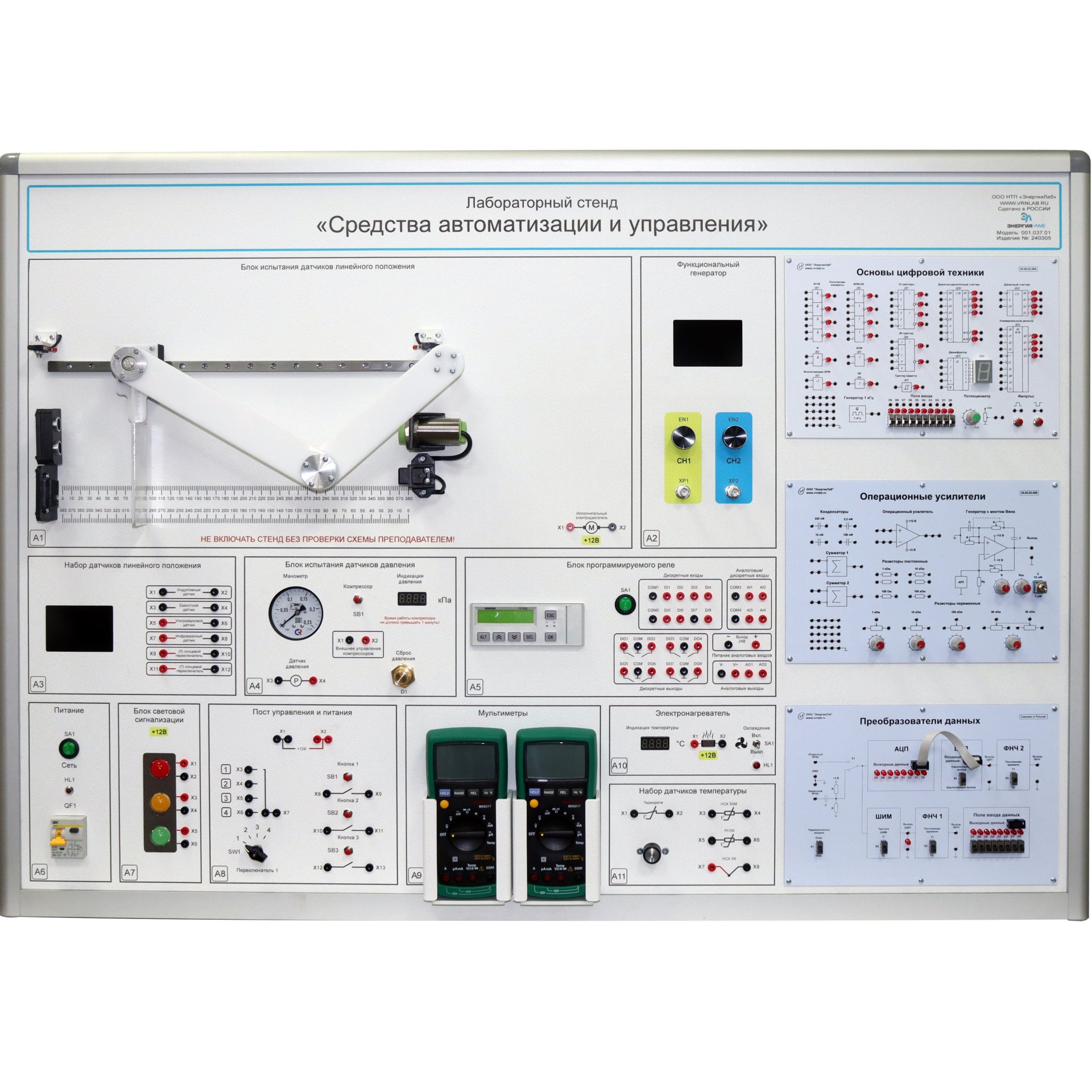

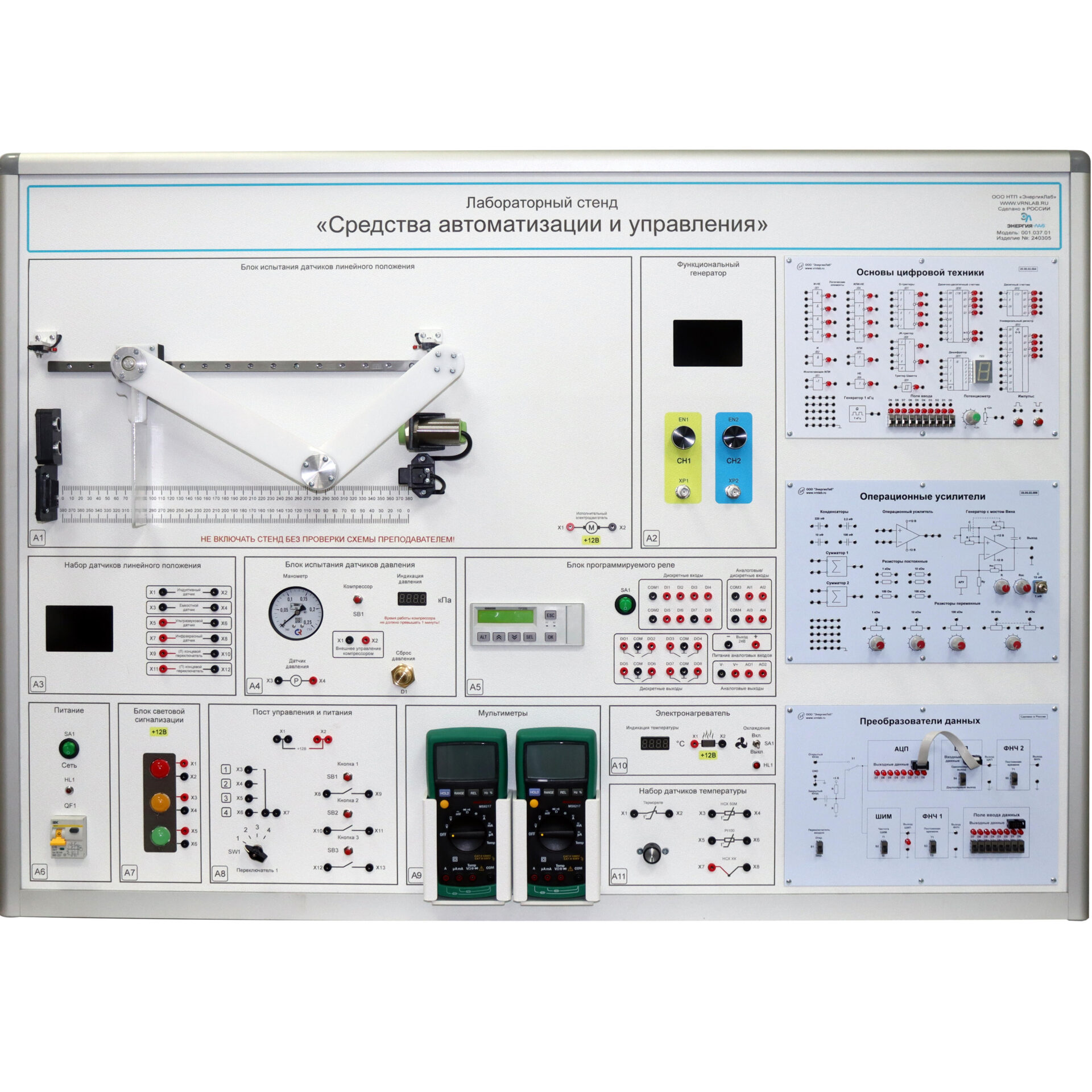

Лабораторный стенд "Средства автоматизации и управления"
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Моноблок «Средства автоматизации и управления» - 1 шт.
Моноблок «Основы автоматизации производства» предназначен для проведения лабораторно-практических работ.
Технические требования
Моноблок имеет основание, выполненное из анодированных алюминиевых профилей, типов С1-141 и С1-041.
Боковые панели моноблока выполнены из ABS пластика, толщиной 4 мм, белого цвета (близкий к RAL 9003, теснение Z01). Задняя стенка моноблока выполнена из материала ПВХ, толщиной 5 мм белого цвета (матовый). Лицевая панель выполнена из АБС пластика, толщиной 4 мм, белого цвета (близкий к RAL 9003, теснение Z01).
Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.
1.1 Модуль «Питание» – 1 шт.
Модуль «Питание» предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда.
Технические характеристики
Ток утечки, мА - 30
Ток защиты, А - 16
Технические требования
Модуль питания оснащен вводным дифференциальным автоматом QF1, тумблером SA1 «Сеть» и светодиодной индикацией «Сеть», сигнализирующей о наличии напряжения в питающей сети.
1.2 Блок испытания датчиков линейного положения – 1 шт.
Блок испытания датчиков линейного положения предназначен для испытания различных типов датчиков линейного положения.
Техническое описание
Блок испытания датчиков линейного положения представляет собой кривошипно-шатунный механизм, привод которого осуществляется от мотор редуктора постоянного тока. Рабочий орган в виде пластины закреплен на кривошипе. Шатун и кривошип выполнен из акрила. Для обеспечения прямолинейного движения рабочего органа используется направляющая. КШМ оснащен концевыми переключателями, предназначенными для измерения направления движения мотор редуктора. С двух сторон от рабочего органа закреплены испытуемые датчики.
1.3 Набор датчиков линейного положения – 1 шт.
Стенд укомплектован следующими датчиками линейного положения:
1. Индуктивный датчик
Технические характеристики
- Пластиковый прямоугольный корпус.
- Рабочее расстояние 5 мм.
- Частота переключений до 700 Гц.
- Защита от перенапряжений.
- Защита от перегрузки по току.
- Наличие индикатора состояния выхода.
- Высокий класс защиты IP67 (стандарт IEC).
2. Ультразвуковой датчик
Технические характеристики
Напряжение питания: 5V DC
Ток покоя: <2mA
Эффективный угол: <15°
Диапазон измерения расстояния: 2–400 cm
Разрешение: 0.3 cm
3. Инфракрасный датчик
Датчик предназначен для измерения расстояния.
На выходе датчика формируется аналоговый сигнал, напряжение которого пропорционально расстоянию до препятствия. Приемник ИК излучения, представляет собой матрицу светочувствительных элементов, закрытых линзой. Оптика светодиода создает узкий луч излучения.
Технические параметры
Напряжение питания - 4,5–5,5 В
Максимальный ток потребления - 30 мА
Измеряемое расстояние - 0,1–0,8 м
Время измерения - 38–48 мс
Температура окружающего воздуха - при работе –10…60 ℃; хранение –40…70 ℃
Размеры - 29,5 x 13 x 13,5 мм
4. Емкостной датчик
Технические характеристики
Напряжение питания 20-250В / DC
Степень защиты: IP67
Расстояние срабатывания: 15 мм
Частота: AC: 15Hz, DC: 40Hz
Тип выходного сигнала: AC / DC 2-х проводной NC
Защита от короткого замыкания: в наличии
защита от перенапряжения: в наличии
1.4 Набор датчиков температуры – 1 шт.
Стенд укомплектован датчиками температуры:
1. Термореле: термостат регулируемый.
Техническое описание
Два контакта.
15А, 250V.
2. Термосопротивление
Техническое описание
Диапазон измеряемых температур: -50...+180 градусов
Класс допуска: B;C
Условное давление: 10 МПа
Сопротивление изоляции: 100 МОм
Длина кабельного вывода: 0,2 м- стандарт
Показатель тепловой инерции: 10...30 с
Исполнение сенсора относительно корпуса: изолированный
Материал защитной арматуры: сталь 12Х18Н10Т
Степень защиты: IP54
3. Термосопротивление
Техническое описание
Диапазон измеряемых температур: -50...+500
Класс допуска: А; B;C
Условное давление: 10 МПа
Сопротивление изоляции: 100 МОм
Длина кабельного вывода: 0,2 м- стандарт
Показатель тепловой инерции: 10...30 с
Исполнение сенсора относительно корпуса: изолированный
Материал защитной арматуры: сталь 12Х18Н10Т
Степень защиты: IP54
4. Термопара ХК.
1.5 Блок испытания датчика давления – 1 шт.
Блок испытания датчика давления предназначен для исследования датчиков давления различного типа.
Техническое описание
Блок испытания датчика давления представляет собой компрессор, соединенный с ресивером, эталонным датчиком давления, изучаемым датчиком давления и манометром.
Компрессор управляется соответствующей кнопкой.
Для сброса давления применяется клапан, управление которого располагается на лицевой части модуля.
Показания эталонного датчика выводятся на светодиодный, семисегментный индикатор, расположенный на лицевой панели.
Модуль оснащен клеммами, предназначенными для снятия характеристик исследуемого датчика давления.
Стенд укомплектован датчиками давления
1. Манометр
Механический манометр предназначен для измерения давления воздуха в компрессионной манжете.
2. Пьезорезистивный датчик давления
1.6 Функциональный генератор – 1 шт.
Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
1.7 Модуль «Основы цифровой техники» - 1 шт.
Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы.
1.8 Модуль «Операционные усилители» - 1 шт.
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучения различных схем работы операционных усилителей.
1.9 Модуль Преобразования данных – 1 шт.
Модуль «Преобразователи данных» предназначен для проведения лабораторно-практических занятий по способам преобразования данных.
1.10 Блок программируемого реле – 1 шт.
Блок программируемого реле - это свободно программируемое устройство, которое не содержит в своей памяти заранее написанной программы. Алгоритм работы программируемого реле формируется непосредственно пользователем, что делает прибор универсальным и дает возможность широко использовать его в различных областях промышленности, сельском хозяйстве, ЖКХ и на транспорте.
1.11 Пост управления и питания – 1 шт.
Пост управления и питания предназначен для формирования команд и законов управления устройствами автоматизации производства, а также напряжений питания устройств автоматики.
1.12 Блок световой сигнализации – 1 шт.
1.13 Исполнительный электродвигатель – 1 шт.
Стенд укомплектован коллекторным мотор редуктором постоянного тока.
1.14 Электронагреватель – 1 шт.
Электронагреватель предназначен для исследования датчиков температуры.
1.15 Модуль «Мультиметры» - 1 шт.
Модуль «Мультиметры» предназначен для измерения электрических величин: токов и напряжений постоянного и переменного тока, сопротивления.
1.16 Компрессор – 1 шт.
2. Набор аксессуаров и документов – 1 шт.
2.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
2.2 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
2.3 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
2.4 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
2.5 Руководство по выполнению базовых экспериментов – 1 шт.
Моноблок «Основы автоматизации производства» предназначен для проведения лабораторно-практических работ.
Технические требования
Моноблок имеет основание, выполненное из анодированных алюминиевых профилей, типов С1-141 и С1-041.
Боковые панели моноблока выполнены из ABS пластика, толщиной 4 мм, белого цвета (близкий к RAL 9003, теснение Z01). Задняя стенка моноблока выполнена из материала ПВХ, толщиной 5 мм белого цвета (матовый). Лицевая панель выполнена из АБС пластика, толщиной 4 мм, белого цвета (близкий к RAL 9003, теснение Z01).
Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.
1.1 Модуль «Питание» – 1 шт.
Модуль «Питание» предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда.
Технические характеристики
Ток утечки, мА - 30
Ток защиты, А - 16
Технические требования
Модуль питания оснащен вводным дифференциальным автоматом QF1, тумблером SA1 «Сеть» и светодиодной индикацией «Сеть», сигнализирующей о наличии напряжения в питающей сети.
1.2 Блок испытания датчиков линейного положения – 1 шт.
Блок испытания датчиков линейного положения предназначен для испытания различных типов датчиков линейного положения.
Техническое описание
Блок испытания датчиков линейного положения представляет собой кривошипно-шатунный механизм, привод которого осуществляется от мотор редуктора постоянного тока. Рабочий орган в виде пластины закреплен на кривошипе. Шатун и кривошип выполнен из акрила. Для обеспечения прямолинейного движения рабочего органа используется направляющая. КШМ оснащен концевыми переключателями, предназначенными для измерения направления движения мотор редуктора. С двух сторон от рабочего органа закреплены испытуемые датчики.
1.3 Набор датчиков линейного положения – 1 шт.
Стенд укомплектован следующими датчиками линейного положения:
1. Индуктивный датчик
Технические характеристики
- Пластиковый прямоугольный корпус.
- Рабочее расстояние 5 мм.
- Частота переключений до 700 Гц.
- Защита от перенапряжений.
- Защита от перегрузки по току.
- Наличие индикатора состояния выхода.
- Высокий класс защиты IP67 (стандарт IEC).
2. Ультразвуковой датчик
Технические характеристики
Напряжение питания: 5V DC
Ток покоя: <2mA
Эффективный угол: <15°
Диапазон измерения расстояния: 2–400 cm
Разрешение: 0.3 cm
3. Инфракрасный датчик
Датчик предназначен для измерения расстояния.
На выходе датчика формируется аналоговый сигнал, напряжение которого пропорционально расстоянию до препятствия. Приемник ИК излучения, представляет собой матрицу светочувствительных элементов, закрытых линзой. Оптика светодиода создает узкий луч излучения.
Технические параметры
Напряжение питания - 4,5–5,5 В
Максимальный ток потребления - 30 мА
Измеряемое расстояние - 0,1–0,8 м
Время измерения - 38–48 мс
Температура окружающего воздуха - при работе –10…60 ℃; хранение –40…70 ℃
Размеры - 29,5 x 13 x 13,5 мм
4. Емкостной датчик
Технические характеристики
Напряжение питания 20-250В / DC
Степень защиты: IP67
Расстояние срабатывания: 15 мм
Частота: AC: 15Hz, DC: 40Hz
Тип выходного сигнала: AC / DC 2-х проводной NC
Защита от короткого замыкания: в наличии
защита от перенапряжения: в наличии
1.4 Набор датчиков температуры – 1 шт.
Стенд укомплектован датчиками температуры:
1. Термореле: термостат регулируемый.
Техническое описание
Два контакта.
15А, 250V.
2. Термосопротивление
Техническое описание
Диапазон измеряемых температур: -50...+180 градусов
Класс допуска: B;C
Условное давление: 10 МПа
Сопротивление изоляции: 100 МОм
Длина кабельного вывода: 0,2 м- стандарт
Показатель тепловой инерции: 10...30 с
Исполнение сенсора относительно корпуса: изолированный
Материал защитной арматуры: сталь 12Х18Н10Т
Степень защиты: IP54
3. Термосопротивление
Техническое описание
Диапазон измеряемых температур: -50...+500
Класс допуска: А; B;C
Условное давление: 10 МПа
Сопротивление изоляции: 100 МОм
Длина кабельного вывода: 0,2 м- стандарт
Показатель тепловой инерции: 10...30 с
Исполнение сенсора относительно корпуса: изолированный
Материал защитной арматуры: сталь 12Х18Н10Т
Степень защиты: IP54
4. Термопара ХК.
1.5 Блок испытания датчика давления – 1 шт.
Блок испытания датчика давления предназначен для исследования датчиков давления различного типа.
Техническое описание
Блок испытания датчика давления представляет собой компрессор, соединенный с ресивером, эталонным датчиком давления, изучаемым датчиком давления и манометром.
Компрессор управляется соответствующей кнопкой.
Для сброса давления применяется клапан, управление которого располагается на лицевой части модуля.
Показания эталонного датчика выводятся на светодиодный, семисегментный индикатор, расположенный на лицевой панели.
Модуль оснащен клеммами, предназначенными для снятия характеристик исследуемого датчика давления.
Стенд укомплектован датчиками давления
1. Манометр
Механический манометр предназначен для измерения давления воздуха в компрессионной манжете.
2. Пьезорезистивный датчик давления
1.6 Функциональный генератор – 1 шт.
Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
1.7 Модуль «Основы цифровой техники» - 1 шт.
Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы.
1.8 Модуль «Операционные усилители» - 1 шт.
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучения различных схем работы операционных усилителей.
1.9 Модуль Преобразования данных – 1 шт.
Модуль «Преобразователи данных» предназначен для проведения лабораторно-практических занятий по способам преобразования данных.
1.10 Блок программируемого реле – 1 шт.
Блок программируемого реле - это свободно программируемое устройство, которое не содержит в своей памяти заранее написанной программы. Алгоритм работы программируемого реле формируется непосредственно пользователем, что делает прибор универсальным и дает возможность широко использовать его в различных областях промышленности, сельском хозяйстве, ЖКХ и на транспорте.
1.11 Пост управления и питания – 1 шт.
Пост управления и питания предназначен для формирования команд и законов управления устройствами автоматизации производства, а также напряжений питания устройств автоматики.
1.12 Блок световой сигнализации – 1 шт.
1.13 Исполнительный электродвигатель – 1 шт.
Стенд укомплектован коллекторным мотор редуктором постоянного тока.
1.14 Электронагреватель – 1 шт.
Электронагреватель предназначен для исследования датчиков температуры.
1.15 Модуль «Мультиметры» - 1 шт.
Модуль «Мультиметры» предназначен для измерения электрических величин: токов и напряжений постоянного и переменного тока, сопротивления.
1.16 Компрессор – 1 шт.
2. Набор аксессуаров и документов – 1 шт.
2.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
2.2 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
2.3 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
2.4 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
2.5 Руководство по выполнению базовых экспериментов – 1 шт.
1. Датчики.
1.1. Бесконтактные датчики-выключатели.
1.2. Аналоговые датчики положения.
1.3. Датчик давления.
1.4. Датчики температуры.
2. Цифровые устройства.
2.1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
2.2. Реализация логических функций в различных базисах
2.3. Исследование JK – триггера
2.4. Исследование D – триггера и делителя частоты
2.5. Исследование универсального регистра
2.6. Исследование двоичного счетчика
2.7. Исследование дешифратора семисегментного цифрового индикатора
3. Аналоговые и аналого-цифровые устройства.
3.1. Операционные усилители.
3.1.1. Инвертирующий усилитель.
3.1.2. Неинвертирующий усилитель.
3.1.3. Суммирующий усилитель.
3.1.4. Дифференциальный усилитель.
3.1.5. Исследование операционного усилителя в динамике.
3.2. Цифроаналоговый преобразователь.
3.3. Аналого-цифровой преобразователь.
4. Программируемое реле.
4.1. Изучение характеристик и особенностей программируемого реле.
4.2. Особенности включения и программирования реле.
5. Автоматические системы.
5.1. Система автоматического контроля температуры.
5.2. Система автоматического регулирования температуры.
5.3. Система автоматического контроля давления.
5.4. Система автоматического регулирования давления.
5.5. Система автоматического управления электродвигателем.
5.6. Система автоматического управления светофором.
1.1. Бесконтактные датчики-выключатели.
1.2. Аналоговые датчики положения.
1.3. Датчик давления.
1.4. Датчики температуры.
2. Цифровые устройства.
2.1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
2.2. Реализация логических функций в различных базисах
2.3. Исследование JK – триггера
2.4. Исследование D – триггера и делителя частоты
2.5. Исследование универсального регистра
2.6. Исследование двоичного счетчика
2.7. Исследование дешифратора семисегментного цифрового индикатора
3. Аналоговые и аналого-цифровые устройства.
3.1. Операционные усилители.
3.1.1. Инвертирующий усилитель.
3.1.2. Неинвертирующий усилитель.
3.1.3. Суммирующий усилитель.
3.1.4. Дифференциальный усилитель.
3.1.5. Исследование операционного усилителя в динамике.
3.2. Цифроаналоговый преобразователь.
3.3. Аналого-цифровой преобразователь.
4. Программируемое реле.
4.1. Изучение характеристик и особенностей программируемого реле.
4.2. Особенности включения и программирования реле.
5. Автоматические системы.
5.1. Система автоматического контроля температуры.
5.2. Система автоматического регулирования температуры.
5.3. Система автоматического контроля давления.
5.4. Система автоматического регулирования давления.
5.5. Система автоматического управления электродвигателем.
5.6. Система автоматического управления светофором.
Потребляемая мощность, В·А, 250
Электропитание: от однофазной сети переменного тока с рабочим
нулевым и защитным проводниками напряжением, В 220
частота, Гц 50
Класс защиты от поражения электрическим током - I
Габаритные размеры, мм,
длина (по фронту)- 1200
ширина (ортогонально фронту) –300
высота - 850
Общий вес оборудования, кг, 60
Диапазон рабочих температур - +10…35°С
Влажность - до 80%
Количество человек, которое одновременно и активно может работать на комплекте - 2
Электропитание: от однофазной сети переменного тока с рабочим
нулевым и защитным проводниками напряжением, В 220
частота, Гц 50
Класс защиты от поражения электрическим током - I
Габаритные размеры, мм,
длина (по фронту)- 1200
ширина (ортогонально фронту) –300
высота - 850
Общий вес оборудования, кг, 60
Диапазон рабочих температур - +10…35°С
Влажность - до 80%
Количество человек, которое одновременно и активно может работать на комплекте - 2
Лабораторный стенд "Средства автоматизации и управления" от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» доставит Лабораторный стенд "Средства автоматизации и управления", произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.
Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
