Учебный лабораторный стенд предназначен для изучения систем питания и управления инжекторным двигателем.
В состав учебного оборудования входит:
Гидравлическая система, имитирующая процесс подачи топлива.
Блок управления.
Блок реле.
Блок дроссельной заслонки.
Датчик массового расхода воздуха.
Датчик температуры.
Датчик детонации.
Датчик концентрации кислорода в отработавших газах.
Датчик положения коленчатого вала.
Датчик положения распределительного вала.
Клапан адсорбера.
Адсорбер.
Воздушный фильтр.
Иммобилайзер.
Бензонасос.
Блок зажигания.
Зубчатый диск с электроприводом, имитирующий работу двигателя.
Система, обеспечивающая управление частотой вращения привода зубчатого диска, с формированием необходимых сигналов, поддерживающая всю систему в целом. Управление данной системы выполнено в виде педали дроссельной заслонки.
Модуль системы АПС.
Блок диагностики ошибок.
Блок имитации неисправностей (24 неисправности).
Имитация управления температуры охлаждения жидкости.
Регулятор давления.
Измеритель давления в топливной рампе.
Блок имитации засоренности топливного фильтра.
Приборная панель.
Блок модуля зажигания.
Блок неисправностей, на котором размещены выводы с датчиков, необходимые для тестирования данных датчиков.
Блок управления учебным оборудованием, обеспечивающий безопасное включение, а также включение учебного оборудования с помощью замка зажигания, имитирующий работу на реальном
автомобиле.
Учебное оборудование имеет встроенный процессор, а также систему оперативной диагностики системы зажигания автомобильного двигателя. В систему диагностики входит программа обеспечивающая экспресс анализ неисправностей с помощью индуктивных и емкостных экспресс датчиков. А также данная программа обеспечивает работу проверки в режиме осциллографа, диагностики компьютера, вольтметра, режим диагностики форсунок, режим диагностики датчиков, а также в режиме самописец.
На учебном стенде выведены разъем USB и осциллографический разъем для подключения ёмкостных и индуктивных датчиков, а также разъем RS232 и USB для возможного подключения внешнего монитора и компьютера. На внешней панели учебного оборудования расположен сенсорный ЖК экран позволяющий выводить информацию экспресс диагностики на внешнюю панель.
Учебный стенд выполнен из алюминиевого корпуса.
Корпус учебного стенда выполнен в виде стола, с сотовой пластиковой столешницей и обшит пластиком ПВХ. Передняя панель учебного стенда выполнена из двухкомпозитного материала, все мнемосхемы и надписи нанесены с помощью цветной печати.
На внешней панели учебного стенда нанесена схема двигателя автомобиля в разрезе.
К учебному оборудованию прилагается мультимедийная методика, а также методические рекомендации.
Питание учебного оборудования осуществляется от сети переменного тока, без использования автономных источников (аккумуляторов).

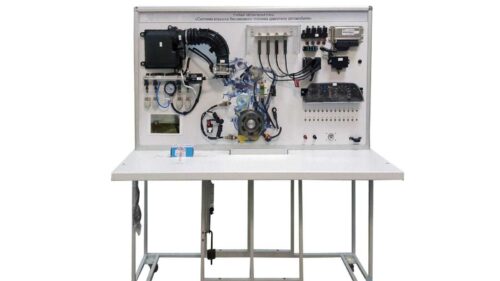

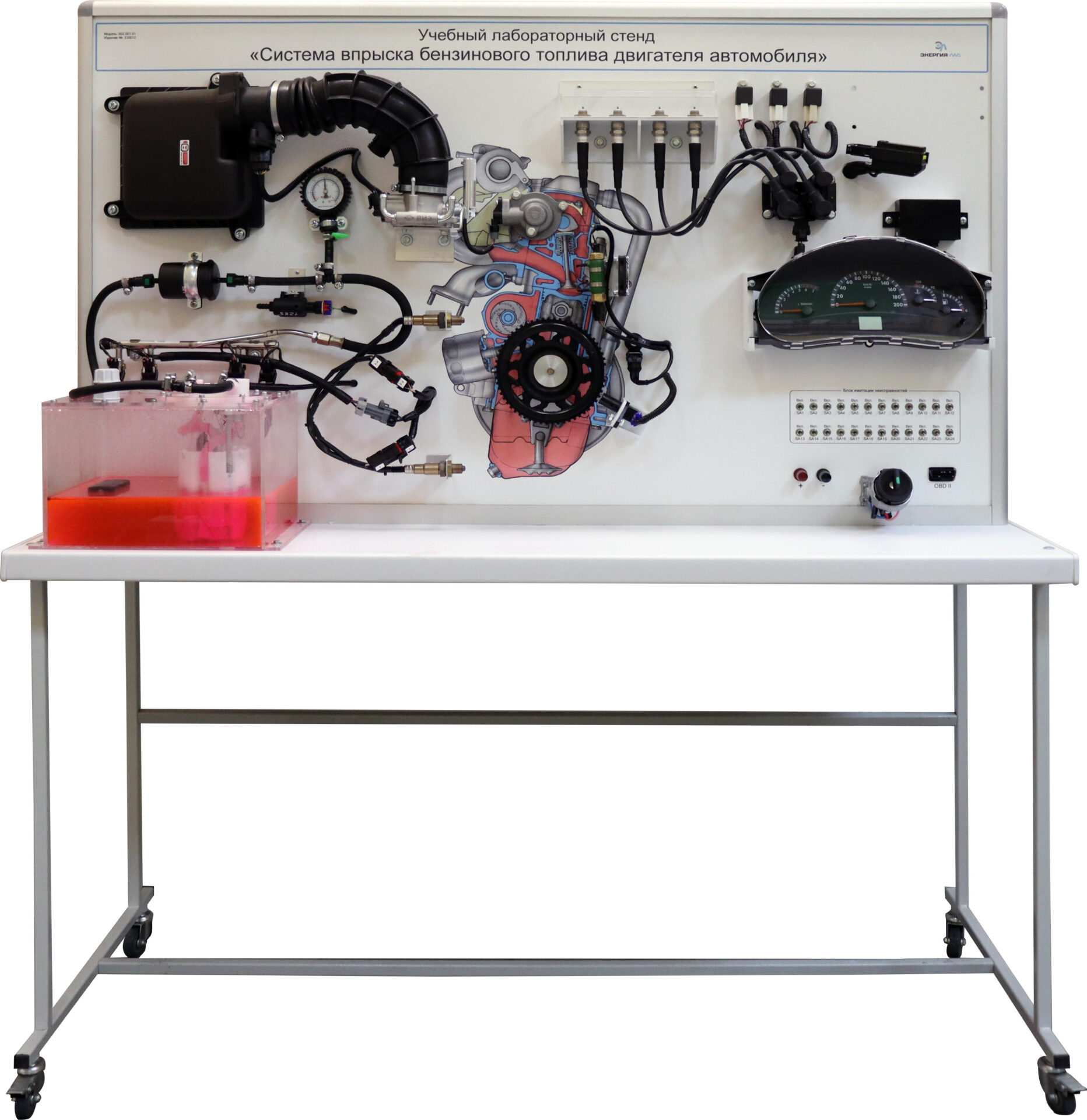

Учебный лабораторный стенд «Система впрыска бензинового топлива двигателя автомобиля»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
Перечень лабораторных работ:
Лабораторная работа № 1. Диагностика системы зажигания и управления контроллером. Определение неисправности, нет подачи напряжения на контроллер.
Лабораторная работа № 2. Диагностика системы зажигания.
Лабораторная работа № 3. Диагностика топливной системы. Проверка электрической цепи системы подачи топлива.
Лабораторная работа № 4. Диагностика топливной системы. Проверка электрической цепи системы подачи топлива. Неисправность форсунки.
Лабораторная работа № 5. Диагностика топливной системы. Проверка засоренности топливного фильтра.
Лабораторная работа № 6. Диагностика иммобилизатора АПС-4.
Лабораторная работа № 7. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 8. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 9. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 10. Датчик температуры охлаждающей жидкости.
Лабораторная работа № 11. Датчик положения дроссельной заслонки (ДПДЗ).
Лабораторная работа № 12. Датчик фаз.
Лабораторная работа № 13. Датчик положения коленчатого вала.
Лабораторная работа № 14. Регулятор холостого хода.
Лабораторная работа № 15. Датчик кислорода.
Лабораторная работа № 16. Датчик кислорода.
Лабораторная работа № 17. Датчик кислорода до нейтрализатора.
Лабораторная работа № 18. Неисправность катушки зажигания.
Лабораторная работа № 19. Адсорбер.
Лабораторная работа № 1. Диагностика системы зажигания и управления контроллером. Определение неисправности, нет подачи напряжения на контроллер.
Лабораторная работа № 2. Диагностика системы зажигания.
Лабораторная работа № 3. Диагностика топливной системы. Проверка электрической цепи системы подачи топлива.
Лабораторная работа № 4. Диагностика топливной системы. Проверка электрической цепи системы подачи топлива. Неисправность форсунки.
Лабораторная работа № 5. Диагностика топливной системы. Проверка засоренности топливного фильтра.
Лабораторная работа № 6. Диагностика иммобилизатора АПС-4.
Лабораторная работа № 7. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 8. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 9. Неисправность датчика массового расхода воздуха.
Лабораторная работа № 10. Датчик температуры охлаждающей жидкости.
Лабораторная работа № 11. Датчик положения дроссельной заслонки (ДПДЗ).
Лабораторная работа № 12. Датчик фаз.
Лабораторная работа № 13. Датчик положения коленчатого вала.
Лабораторная работа № 14. Регулятор холостого хода.
Лабораторная работа № 15. Датчик кислорода.
Лабораторная работа № 16. Датчик кислорода.
Лабораторная работа № 17. Датчик кислорода до нейтрализатора.
Лабораторная работа № 18. Неисправность катушки зажигания.
Лабораторная работа № 19. Адсорбер.
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
