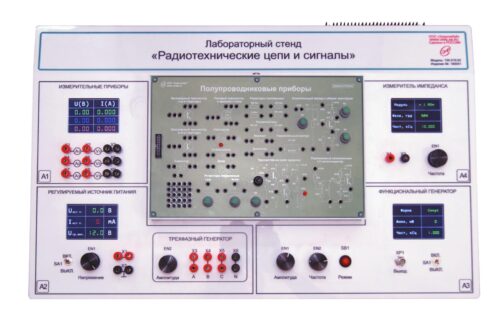

Лабораторный стенд «Радиотехнические цепи и сигналы»

Описание товара

исполнение настольное, ручная версия

Лабораторный стенд «Радиотехнические цепи и сигналы» является учебным и предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Базовые эксперименты (лабораторные работы)

1. Характеристики диода.
2. Характеристики стабилитрона.
3. Характеристики светодиода.
4. Характеристики варикапа.
5. Биполярные транзисторы.
5.1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
5.2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
5.3. Характеристики транзистора.
5.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
5.5. Усилители на биполярных транзисторах.
6. Униполярные (полевые) транзисторы.
6.1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
6.2. Характеристика включения затвора полевого транзистора.
6.3. Управляющий эффект затвора полевого транзистора n-типа.
6.4. Выходные характеристики полевого транзистора.
6.5. Усилители на полевых транзисторах.
7. Тиристоры.
7.1. Характеристики диодного тиристора (симистора).
7.2. Характеристики триодного тиристора.

Комплект поставки

Состав комплекта:
1. Базовый блок «Радиотехнические цепи и сигналы» - 1 шт.

Блок оснащен необходимым набором источников и измерителей для проведения лабораторно-практических работ при условии наличия комплекта сменных модулей.

1.1 Модуль «Питание» – 1 шт.

Модуль «Питание» предназначен для подключения стенда к однофазному напряжению 220В промышленной частоты.

1.2 Функциональный генератор – 1 шт.

Функциональный генератор предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.

1.3 Трехфазный генератор – 1 шт.

Трехфазный генератор предназначен для формирования трехфазной синусоиды, регулируемой амплитуды с фиксированной частой.

1.4 Регулируемый источник питания - 1 шт.

Регулируемый источник питания предназначен для формирования постоянного напряжения с плавно регулировкой величины напряжения.

1.5 Измерительные приборы - 1 шт.

Измерительные приборы предназначен для измерения тока и напряжения в цепях переменного и постоянного тока.

1.6 Модуль «Измеритель импеданса» - 1 шт.

Модуль «Измеритель импеданса» предназначен для измерения комплексного сопротивления, осуществления измерения модуля, аргумента, расчет эквивалентного сопротивления емкости и индуктивности.

1.7 Микропроцессорная система – 1 шт.

Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

2. Модуль «Полупроводниковые устройства» – 1 шт.

Модуль «Полупроводниковые приборы» предназначен для проведения лабораторно-практических занятий по исследованию отдельных полупроводниковых приборов, а также функциональных узлов на полупроводниковых элементах.

3. Набор аксессуаров и документов – 1 шт.

3.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

3.2 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

3.3 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

3.4 Комплект технической документации – 1 шт.

3.4.1 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

3.4.2 Краткие теоретические сведения – 1 шт.
Набор документации, содержащий основные теоретические сведения.

3.4.3 Руководство по выполнению базовых экспериментов.
Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.

Технические характеристики

Потребляемая мощность, В·А

100

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

75

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

650

400

120

Масса, кг

10

Количество человек, которое одновременно и активно может работать на комплекте

2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида. Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
