Исполнение стендовое, компьютерная версия.
Назначение.
Лабораторный стенд «Датчики давления» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков при изучении способов измерения давления.
Особенности исполнения
1. Комплект представляет собой пневматическую систему, позволяющую осуществлять измерение давления различными приборами;
2. Комплект лабораторного оборудования состоит из системы подачи воздуха и системы измерения давления различными приборами;
3. Исследуемые устройства и приборы установлены на стенде таким образом, что имеется возможность сравнивать между собой показания измерительных приборов различного типа при измерении одного и того же параметра.
4. В качестве исследуемых устройств и приборов используются различные приборы для измерения давления.

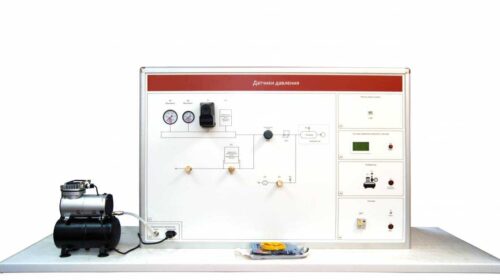

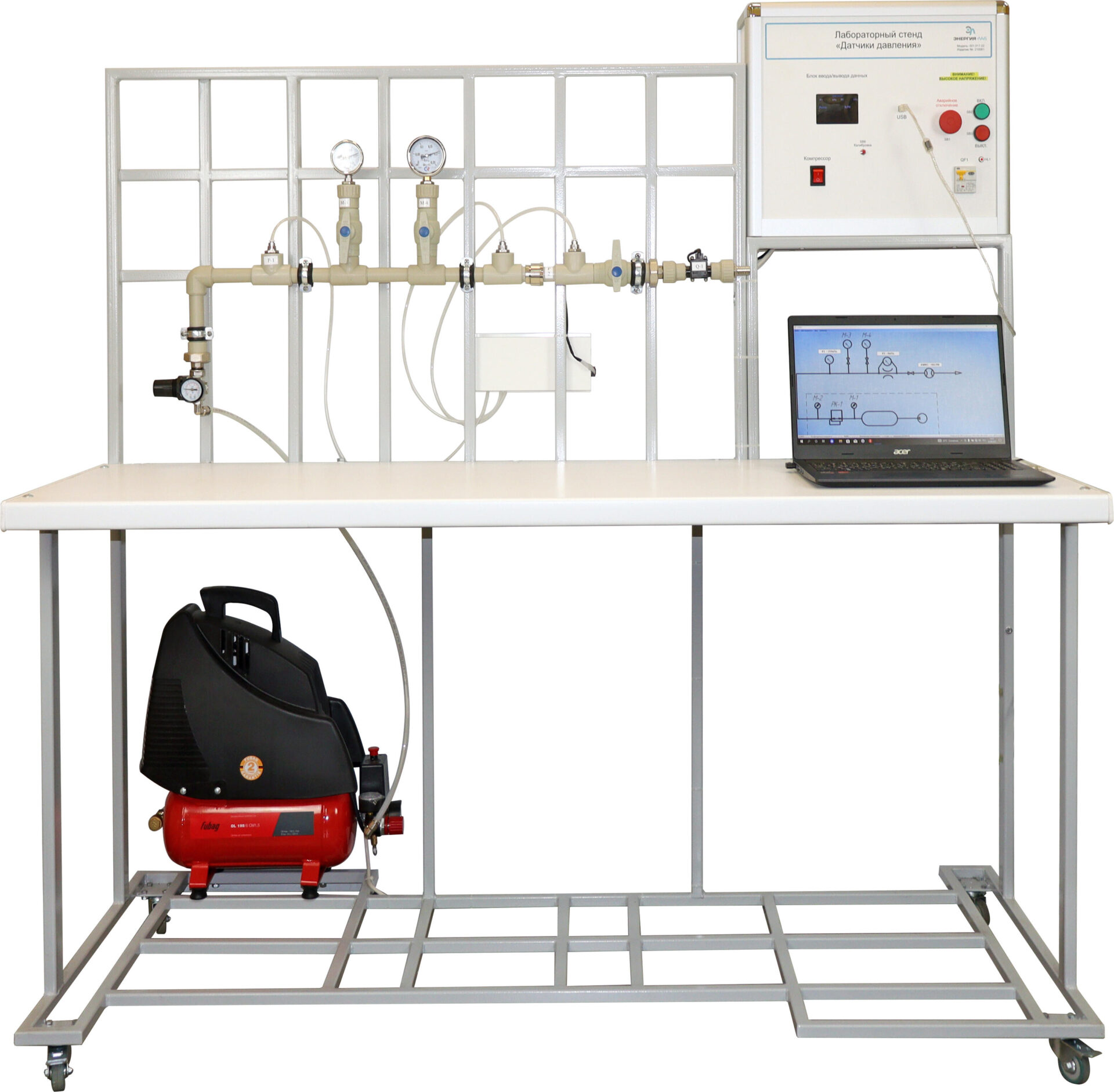

Лабораторный стенд «Датчики давления»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Ноутбук – 1 шт.
Ноутбук предназначен для отображения результатов измерений приборами и датчиками.
2. Лабораторный стенд «Датчики давления» - 1 шт.
Лабораторный стенд «Датчики давления» предназначен для изучения способов измерения давления.
2.1 Компрессор – 1 шт.
Компрессор применяется для нагнетания сжатого воздуха. Данная модель вырабатывает весьма чистый воздух, что позволяет использовать агрегат для питания чувствительного оборудования. Низкий уровень шума обеспечивает комфортные условия для работы. Небольшой вес и габариты обеспечивает простоту и легкость транспортировки компрессора.
2.2 Редукционный клапан – 1 шт.
Редукционный клапан давления предназначен для поддержания в некоторой части системы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.
2.3 Мембранный деформационный датчик избыточного давления – 1 шт.
2.4 Мембранный деформационный датчик дифференциального давления – 1 шт.
2.5 Стрелочный деформационный манометр – 1 шт.
2.6 Стрелочный деформационный манометр – 1 шт.
2.7 Реле давления – 1 шт.
2.8. Моноблок «Датчики давления» - 1 шт.
Моноблок «Датчики давления» предназначен для проведения лабораторно-практических работ.
В состав моноблока входит микропроцессорная система.
Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Базовая платформа оснащена:
- разъем питания SIL156, ±12 В.
- разъем типа IDC-10 для подключения дополнительных кросс-панелей, 2 шт.
- разъем для подключения дополнительного питания SIL156, +5 В.
- разъем для подключения дополнительных устройств по интерфейсу RS485.
- слоты SL-62 для подключения субмодулей.
Основание базовой платформы выполнено из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;
– Модуль ввода-вывода – 1 шт.
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
3. Набор аксессуаров и документов – 1 шт.
3.1 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
3.2 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
3.3 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
3.4 Программный комплекс ELAB – 1 шт.
Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
3.5 Руководство по выполнению базовых экспериментов.
Руководство должно включать краткие теоретические сведения, а также подробный порядок выполнения лабораторных работ.
Ноутбук предназначен для отображения результатов измерений приборами и датчиками.
2. Лабораторный стенд «Датчики давления» - 1 шт.
Лабораторный стенд «Датчики давления» предназначен для изучения способов измерения давления.
2.1 Компрессор – 1 шт.
Компрессор применяется для нагнетания сжатого воздуха. Данная модель вырабатывает весьма чистый воздух, что позволяет использовать агрегат для питания чувствительного оборудования. Низкий уровень шума обеспечивает комфортные условия для работы. Небольшой вес и габариты обеспечивает простоту и легкость транспортировки компрессора.
2.2 Редукционный клапан – 1 шт.
Редукционный клапан давления предназначен для поддержания в некоторой части системы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.
2.3 Мембранный деформационный датчик избыточного давления – 1 шт.
2.4 Мембранный деформационный датчик дифференциального давления – 1 шт.
2.5 Стрелочный деформационный манометр – 1 шт.
2.6 Стрелочный деформационный манометр – 1 шт.
2.7 Реле давления – 1 шт.
2.8. Моноблок «Датчики давления» - 1 шт.
Моноблок «Датчики давления» предназначен для проведения лабораторно-практических работ.
В состав моноблока входит микропроцессорная система.
Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Базовая платформа оснащена:
- разъем питания SIL156, ±12 В.
- разъем типа IDC-10 для подключения дополнительных кросс-панелей, 2 шт.
- разъем для подключения дополнительного питания SIL156, +5 В.
- разъем для подключения дополнительных устройств по интерфейсу RS485.
- слоты SL-62 для подключения субмодулей.
Основание базовой платформы выполнено из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;
– Модуль ввода-вывода – 1 шт.
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
3. Набор аксессуаров и документов – 1 шт.
3.1 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
3.2 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
3.3 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
3.4 Программный комплекс ELAB – 1 шт.
Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
3.5 Руководство по выполнению базовых экспериментов.
Руководство должно включать краткие теоретические сведения, а также подробный порядок выполнения лабораторных работ.
1. Изучение стрелочного деформационного манометра, принципа его действия, определение относительной погрешности измерения при различных уровнях давления.
2. Изучение мембранного деформационного датчика дифференциального давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
3. Изучение мембранного деформационного датчика избыточного давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
4. Изучение устройства редукционного клапана, применяемого для регулирования давления воздуха в системе измерений.
5. Изучение устройства компрессора, создающего давление воздуха в ресивере.
2. Изучение мембранного деформационного датчика дифференциального давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
3. Изучение мембранного деформационного датчика избыточного давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
4. Изучение устройства редукционного клапана, применяемого для регулирования давления воздуха в системе измерений.
5. Изучение устройства компрессора, создающего давление воздуха в ресивере.
|
Потребляемая мощность, Вт, не более |
1200 |
|
Электропитание: |
|
|
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В |
220 |
|
частота, Гц |
50 |
|
Класс защиты от поражения электрическим током |
I |
|
Габаритные размеры, мм, не более |
|
|
длина (по фронту) |
1200 |
|
ширина (ортогонально фронту) |
600 |
|
высота |
1600 |
|
Масса, кг, не более |
40 |
|
Давление в пневматической системе, бар: номинальное максимальное |
2,0 8 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Лабораторный стенд «Датчики давления» от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» доставит Лабораторный стенд «Датчики давления», произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.
Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
