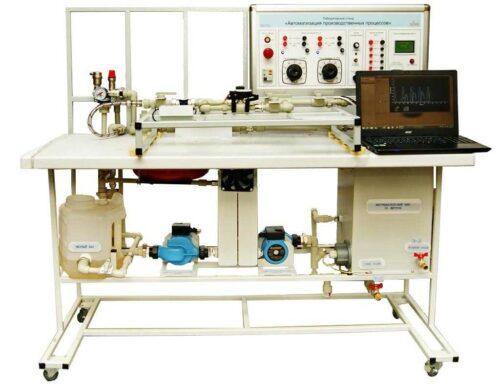

Учебный лабораторный стенд «Автоматизация производственных процессов» (исполнение компьютеризированное)

Заглушка видео

Описание товара

Учебный стенд позволяет проводить 8 лабораторных работ.

Имеет сменные устройства для проведения различных лабораторных работ:

Измерители температуры.

Сменное устройство выполнено на универсальной съемной раме. Представляет собой цилиндр с испытуемыми и поверочным датчиками температуры. Установка имеет разъем для подключения к системе измерения и быстроразъемные шланги для подключения к магистрали воды.

Регуляторы, исполнительные механизмы позиционного и непрерывного действия.

Сменное устройство выполнено на универсальной съемной раме, на которой установлен участок магистрали в системе водоснабжения с регуляторами расхода (двухпозиционный и пропорциональный) с быстроразъемными соединениями к основной магистрали водоснабжения в установке и разъемом для подключения к системе измерения.

Система энергоснабжения.

Представляет собой тепловычислитель, установленный на съемную раму, с быстроразъемными соединениями для подачи воды. Устройство имеет разъем для подключения к системе измерения и управления.

Расходомеры.

Сменное устройство выполнено на съемной раме и представляет собой участок магистрали с измерителями расхода двух типов. Имеет быстроразъемные соединения для подключения к основной магистрали подачи воды и разъем для подключения к системе измерения.

Преобразователи давления и перепада давления.

Сменное устройство выполнено на съемной раме. Представляет собой участок магистрали водоснабжения с установленными электронными датчиками (абсолютного давления и перепада давления). Имеет быстроразъемное соединение с базисной установкой к системе воды и к системе измерения.

Базовые эксперименты (лабораторные работы)

1. Поверка вторичного прибора измерителя температуры (с магазином сопротивления)
2. Изучение двухпозиционного регулятора (с имитатором объекта)
3. Изучение ПИД регулятора (с имитатором объекта)
4. Получение и обработка кривой разгона (с виртуальным самописцем)
5. Системы энергоснабжения. Изучение тепловычислителя (с имитацией сигналов)
6. Изучение расходомеров (имитация расходов, без поверки)
7. Изучение исполнительных механизмов позиционного и непрерывного действия
8. Изучение преобразователей давления и перепада давления (возможно с поверкой)

Комплект поставки

– универсальный экспериментальный базис;
– сменные устройства;
– стеллаж для сменных устройств;
– ноутбук;
– программное обеспечение;
– комплект технической документации и методических указаний по выполнению лабораторных работ;
– паспорт.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
