Учебный лабораторный стенд «Программируемый контроллер»

Учебный лабораторный стенд «Программируемый контроллер»
Модель: ЭЛБ-020.004.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

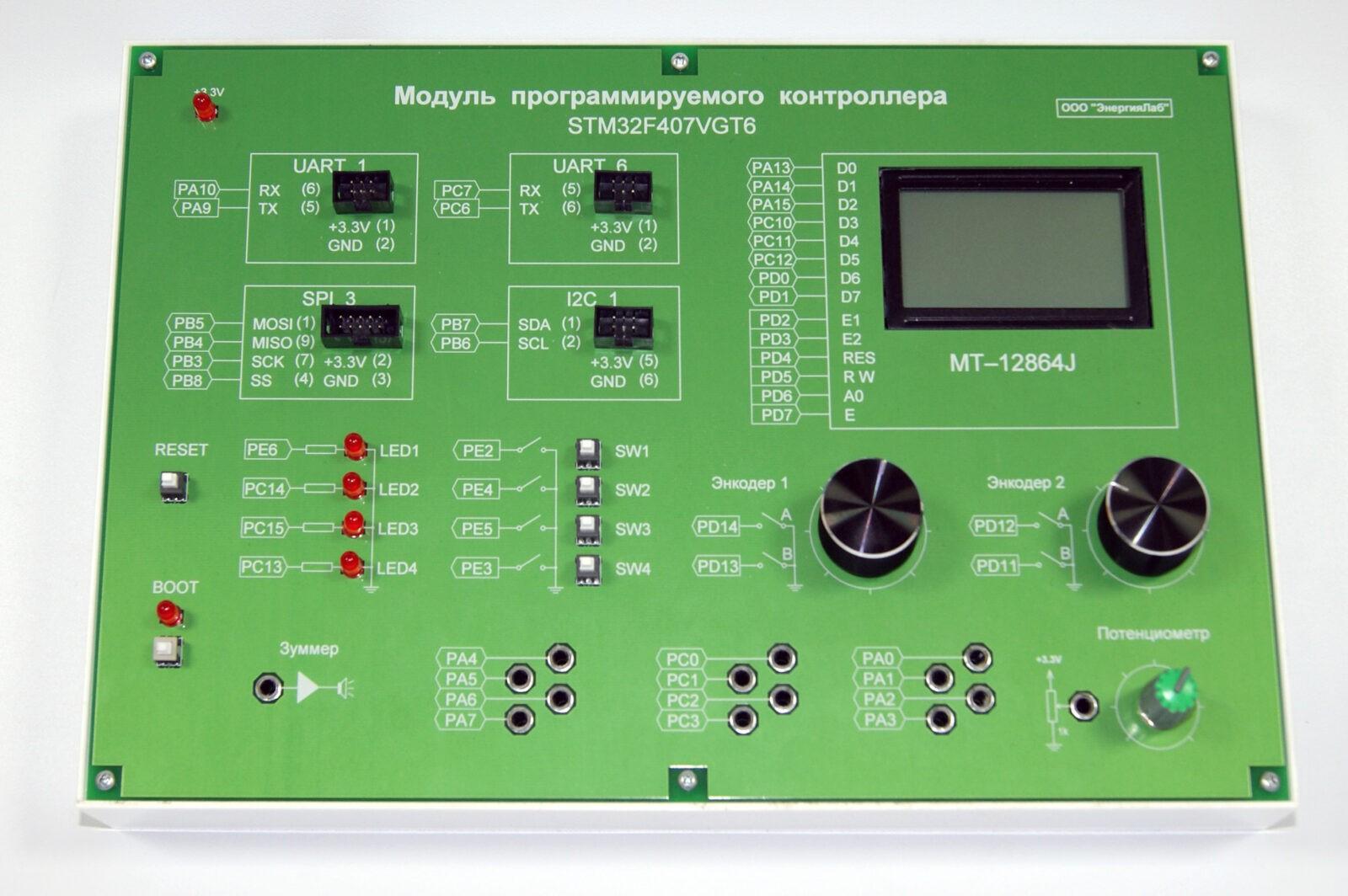

Модуль программируемого микроконтроллера (ARM Cortex-M4)

Корпус учебного оборудования состоит из диэлектрического пластика, внешняя панель выполнена из фольгированного стеклотекстолита с нанесением надписей и схем методом шелкографии.

На передней части панели расположены:
- кнопка BOOT
- кнопка Reset
- четыре кнопки пользователя
- четыре светодиода
- потенциометр
- зуммер
- 2 (два) энкодера типа EVE
- схема контроллера с контактными гнездами
- ЖК дисплей
- IDC разъемы: UART - 2шт, SPI - 1 шт, I2C - 1шт

На боковых частях панели расположены разъемы:
- питания
- USB

Программирование микроконтроллера происходит через встроенный Bootloader.

Учебный модуль комплектуется датчиком температуры с интерфейсом 1-Wire, дополнительным переходником USB – UART (для внутрисхемного программирования).

Примечание: дополнительно может комплектоваться радиомодулем для беспроводной передачи USB - UART.
Краткий перечень лабораторных работ:
- стандартные библиотеки - интерфейс прикладного программирования (API);
- базовые настройки;
- порты ввода вывода;
- таймеры-счетчики;
- прерывания;
- способы отсчета временных интервалов;
- операционная система реального времени FreeRTOS;
- использование графического ЖК дисплея;
- использование АЦП;
- использование ЦАП;
- прямой доступ к памяти (DMA);
- принципы последовательной передачи данных с помощью интерфейсов UART, SPI, I2C, 1-WIRE;
- организация обмена с компьютером по интерфейсу USB (HID и CDC устройства).
Габаритные размеры учебного оборудования, мм - 300x200

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
