Учебный лабораторный стенд «Автоматика на основе программируемого контроллера»

Описание товара

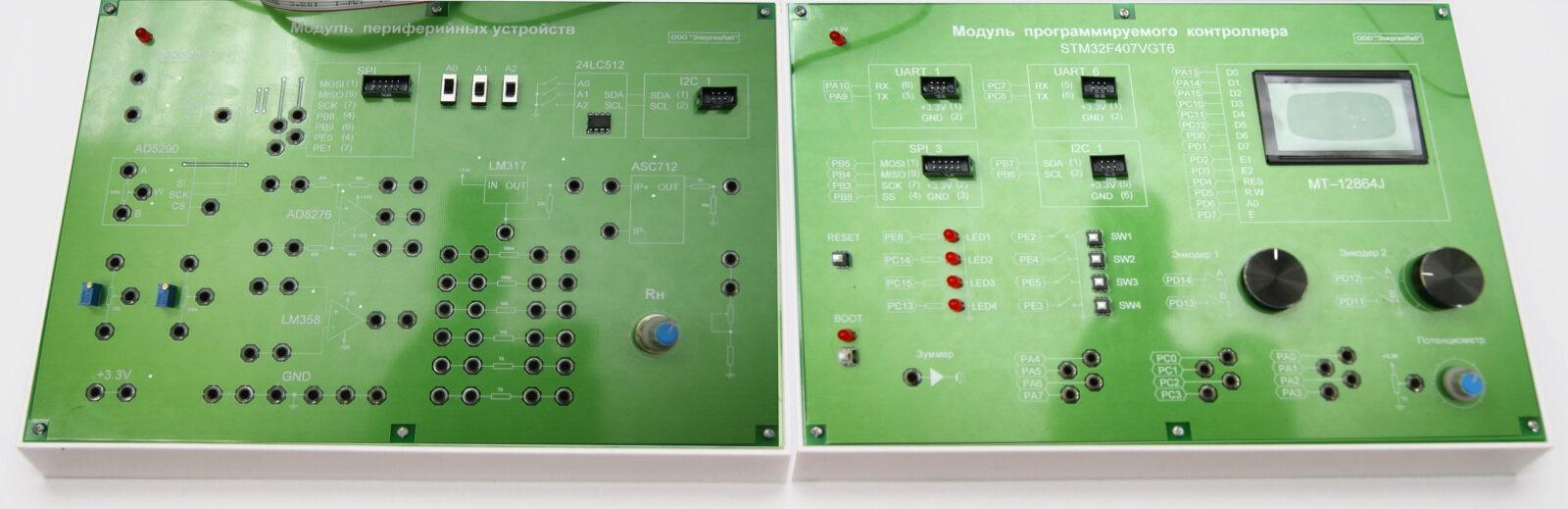

Учебное оборудование состоит из двух модулей. Модули подключаются между собой специальным кабелей идущим в комплекте.
Корпуса учебных модулей изготовлены из диэлектрического пластика, внешние панели выполнены из фольгированного стеклотекстолита с нанесением надписей и схем методом шелкографии.

Модуль программируемого микроконтроллера (ARM Cortex-M4)
На передней части панели расположены:
- кнопка BOOT
- кнопка Reset
- четыре кнопки пользователя
- четыре светодиода
- потенциометр
- зуммер
- 2(два) энкодера типа EVE
- схема контроллера STM32F407VGT6 с контактными гнездами
- ЖК дисплей МТ-12864J-2FLG-3V
- IDC разъемы UART - 2шт, SPI - 1 шт, I2C - 1шт
На боковой панели расположены разъемы:
- питания
- USB

Программирование микроконтроллера происходит через встроенный Bootloader

Учебный модуль комплектуется датчиком температуры с интерфейсом 1-Wire, дополнительным переходником USB – UART (для внутрисхемного программирования), дополнительно модуль может комплектоваться радиомодулем для беспроводной передачи USB - UART.

Модуль периферийных устройств

На передней панели расположены:
- микросхема памяти 24LC512(или аналогичная) со схемой подключения
- микросхема цифрового потенциометра AD5160(или аналогичная) со схемой подключения
- микросхемы операционных усилителей со схемой подключения
- микросхема регулируемого стабилизатора напряжения со схемой подключения
- микросхема MAX3185 со схемой подключения
- нагрузочное сопротивление

Модуль комплектуется термопарой

Базовые эксперименты (лабораторные работы)

Краткий перечень лабораторных работ:
- стандартные библиотеки - интерфейс прикладного программирования (API)
- базовые настройки
- порты ввода вывода
- таймеры-счетчики
- прерывания
- способы отсчета временных интервалов
- операционная система реального времени FreeRTOS
- использование графического ЖК дисплея
- использование АЦП
- использование ЦАП
- прямой доступ к памяти (DMA)
- принципы последовательной передачи данных с помощью интерфейсов UART, SPI, I2C, 1-WIRE;
- организация обмена с компьютером по интерфейсу USB (HID и CDC устройства).
- работа с памятью, управляемой по I2C
- построение программно-управляемых усилителей
- построение измерительных систем на базе микроконтроллера
- входные устройства АЦП
- построение программно-управляемого источника питания
- построение программно-управляемого генератора
- измерение постоянного тока, напряжения и мощности
- измерение переменного тока, напряжения и мощности
- измерение температуры с помощью термопары

Технические характеристики

Габаритные размеры каждого модуля, мм 300x200

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
