Исполнение настольное, компьютерная версия.
Учебный лабораторный комплекс «Теория электрической связи» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Учебная лабораторная установка формирует одно рабочее место для двух-трех студентов и обеспечивает проведение серии экспериментов учебного лабораторного практикума дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» и смежных дисциплин.
Учебная лабораторная установка конструктивно выполнена в виде модульной конструкции представляющей собой базовый модуль и комплект сменных блоков.

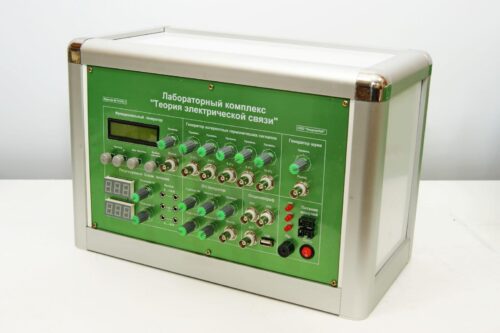

Учебный лабораторный комплекс «Теория электрической связи»
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Ноутбук – 1 шт.
2. Базовый моноблок «Теория электрической связи» - 1 шт.
2.1 Функциональный генератор – 1 шт.
2.2 Генератор когерентных гармонических сигналов – 1 шт.
2.3 Генератор шума – 1 шт.
2.4 Регулируемые блоки питания – 1 шт.
2.5 ВЧ генератор – 1 шт.
2.6 Осциллограф – 1 шт.
2.7 Питание модулей – 1 шт.
2.8 Микропроцессорная система – 1 шт.
3. Комплект сменных модулей – 1 шт.
3.1 Сменный блок «Дискретизация сигналов» - 1 шт.
3.2. Сменный блок «Модулятор-демодулятор» - 1 шт.
3.3. Сменный блок «Помехоустойчивое кодирование» - 1 шт.
3.4 Сменный блок «Преобразование сигналов в нелинейных цепях» - 1 шт.
3.5 Сменный блок «Частотный модем» - 1 шт.
3.6 Сменный блок «Исследование LC и RC автогенераторов» - 1 шт.
3.7 Сменный блок «Линейные и нелинейные звенья» - 1 шт.
3.8 Сменный блок «Модуль “ЦАП и АЦП”» - 1 шт.
4. Мультиметр - 1 шт.
5. Набор аксессуаров и документов – 1 шт.
5.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
5.2 Паспорт – 1 шт.
5.3 Техническое описание оборудование – 1 шт.
5.4 Мультимедийная методика – 1 шт.
5.5 Программное обеспечение для работы с цифровым осциллографом – 1 шт.
5.6 Краткие теоретические сведения
5.7 Руководство по выполнению базовых экспериментов.
2. Базовый моноблок «Теория электрической связи» - 1 шт.
2.1 Функциональный генератор – 1 шт.
2.2 Генератор когерентных гармонических сигналов – 1 шт.
2.3 Генератор шума – 1 шт.
2.4 Регулируемые блоки питания – 1 шт.
2.5 ВЧ генератор – 1 шт.
2.6 Осциллограф – 1 шт.
2.7 Питание модулей – 1 шт.
2.8 Микропроцессорная система – 1 шт.
3. Комплект сменных модулей – 1 шт.
3.1 Сменный блок «Дискретизация сигналов» - 1 шт.
3.2. Сменный блок «Модулятор-демодулятор» - 1 шт.
3.3. Сменный блок «Помехоустойчивое кодирование» - 1 шт.
3.4 Сменный блок «Преобразование сигналов в нелинейных цепях» - 1 шт.
3.5 Сменный блок «Частотный модем» - 1 шт.
3.6 Сменный блок «Исследование LC и RC автогенераторов» - 1 шт.
3.7 Сменный блок «Линейные и нелинейные звенья» - 1 шт.
3.8 Сменный блок «Модуль “ЦАП и АЦП”» - 1 шт.
4. Мультиметр - 1 шт.
5. Набор аксессуаров и документов – 1 шт.
5.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
5.2 Паспорт – 1 шт.
5.3 Техническое описание оборудование – 1 шт.
5.4 Мультимедийная методика – 1 шт.
5.5 Программное обеспечение для работы с цифровым осциллографом – 1 шт.
5.6 Краткие теоретические сведения
5.7 Руководство по выполнению базовых экспериментов.
1. Исследование спектрального состава гармонических и импульсных сигналов;
2. Исследование процессов дискретизации и восстановления непрерывных сигналов;
3. Исследование амплитудного модулятора;
4. Исследование частотного модулятора;
5.Исследование помехоустойчивости систем связи с амплитудной и частотной модуляцией;
6. Исследование преобразования формы и спектра сигналов нелинейными цепями;
7. Исследование работы смесителя на двухзатворном полевом транзисторе и амплитудного детектора;
8. Исследование принципов работы частотного модема;
9. Исследование LC автогенератора;
10. Исследование RC- автогенератора c мостом Вина;
11. Исследование линейных избирательных цепей;
12. Исследование нелинейных цепей;
13. Исследование аналого-цифрового преобразования;
14. Исследование цифро-аналогового преобразования;
15. Исследование принципов работы кодера и декодера циклического кода;
16.Исследование помехоустойчивости циклического кода.
2. Исследование процессов дискретизации и восстановления непрерывных сигналов;
3. Исследование амплитудного модулятора;
4. Исследование частотного модулятора;
5.Исследование помехоустойчивости систем связи с амплитудной и частотной модуляцией;
6. Исследование преобразования формы и спектра сигналов нелинейными цепями;
7. Исследование работы смесителя на двухзатворном полевом транзисторе и амплитудного детектора;
8. Исследование принципов работы частотного модема;
9. Исследование LC автогенератора;
10. Исследование RC- автогенератора c мостом Вина;
11. Исследование линейных избирательных цепей;
12. Исследование нелинейных цепей;
13. Исследование аналого-цифрового преобразования;
14. Исследование цифро-аналогового преобразования;
15. Исследование принципов работы кодера и декодера циклического кода;
16.Исследование помехоустойчивости циклического кода.
|
Потребляемая мощность, В·А, не более |
50 |
|
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В частота, Гц |
220 50 |
|
Класс защиты от поражения электрическим током |
I |
|
Диапазон рабочих температур, ˚С |
+10…+35 |
|
Влажность, % |
до 80 |
|
Габаритные размеры базового моноблока, мм, не более длина (по фронту) ширина (ортогонально фронту) высота |
375 275 260 |
|
Габаритные размеры сменного модуля, мм, не более длина (по фронту) ширина (ортогонально фронту) высота |
305 205 50 |
|
Масса, кг, не более |
7 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Учебный лабораторный комплекс «Теория электрической связи» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» изготовит Учебный лабораторный комплекс «Теория электрической связи» , произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.
Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
