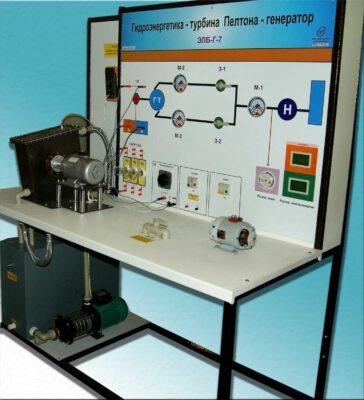

Учебный лабораторный комплекс «Гидроэнергетика - турбина Пелтона-генератор»

Описание товара

Комплекс предназначен для изучения процесса преобразования энергии воды в электрическую энергию. Обеспечивает проведение лабораторных работ группой из 2-3 человек.

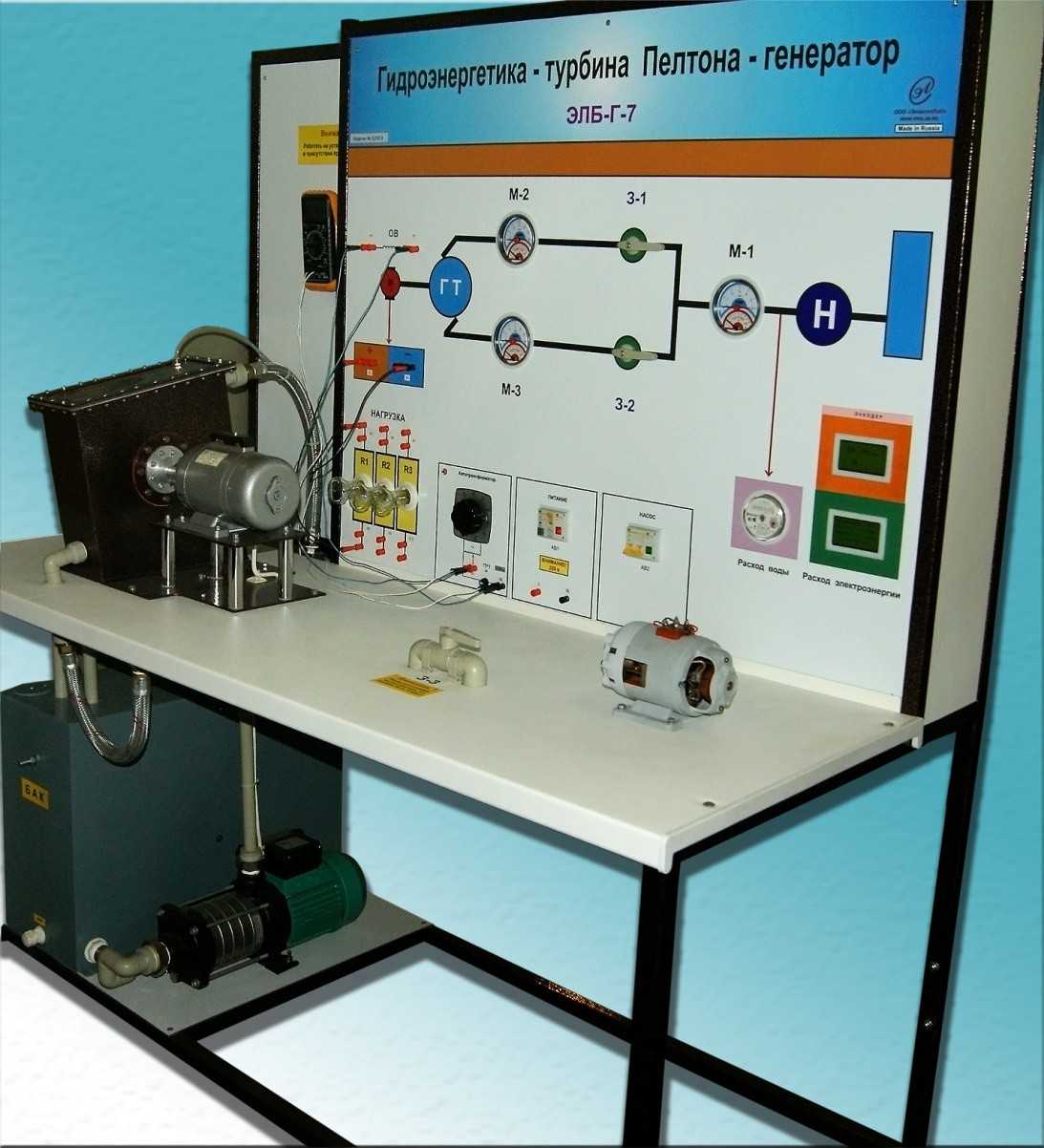

Выполнен в виде настольной конструкции, состоящей из основания, на котором размещены бак водяной, насосный агрегат подачи воды в систему турбина Пелтона-генератор, панели управления и измерения, кальной стойки, выполненной из металла с порошковым покрытием. Модуль создания нагрузки на генератор предусматривает различные схемы соединения нагрузки: параллельное, последовательное и смешанное. На панели управления турбиной установлены приборы, показывающие расход потока воды, поступающий в турбину и напор потока на входе в турбину.

Лабораторные работы

  1. Изучение конструкции турбины Пелтона
  2. Изучение конструкции генератора
  3. Испытание системы турбина Пелтона – генератор – нагрузка
  4. Исследование характеристик системы турбина Пелтона – генератор – нагрузка при работе с одним сопловым аппаратом и двумя
  5. Изучение способов коммутации нагрузки и исследование процесса изменения потребляемой мощности при различных схемах включения нагрузки
  6. Изучение способов включения генераторов

Комплект поставки

  1. Лабораторная установка по изучению системы турбина Пелтона-генератор
  2. Руководство по эксплуатации
  3. Методические указания по выполнению лабораторных работ
  4. Гарантийный талон
  5. Паспорт
  6. Мультимедийная методика

Технические характеристики

Максимальная мощность комплекса 1,5 кВт.
Напряжение питания - 220 В, 50Гц переменного тока.
Напряжение на выходе генераторов 24 В.
Габаритные размеры, (длина х глубина х высота), мм - 1700х1000х1900
Емкость бака для хранения воды и питания системы не более 80 л.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
