Описание товара

Лабораторная установка предназначена для проведения лабораторной работы в высших и средних учебных заведениях для определения теплоемкости воздуха.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

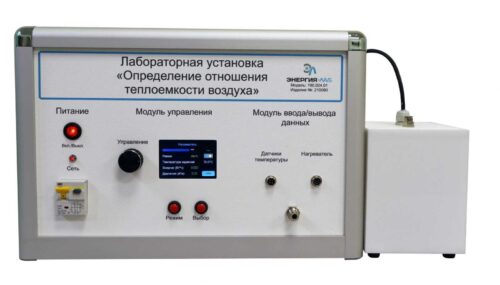

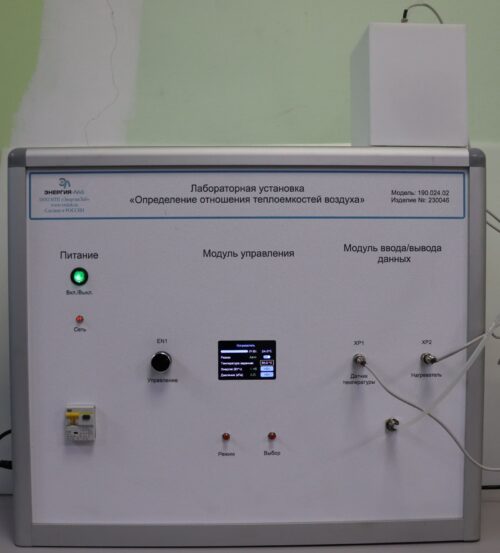

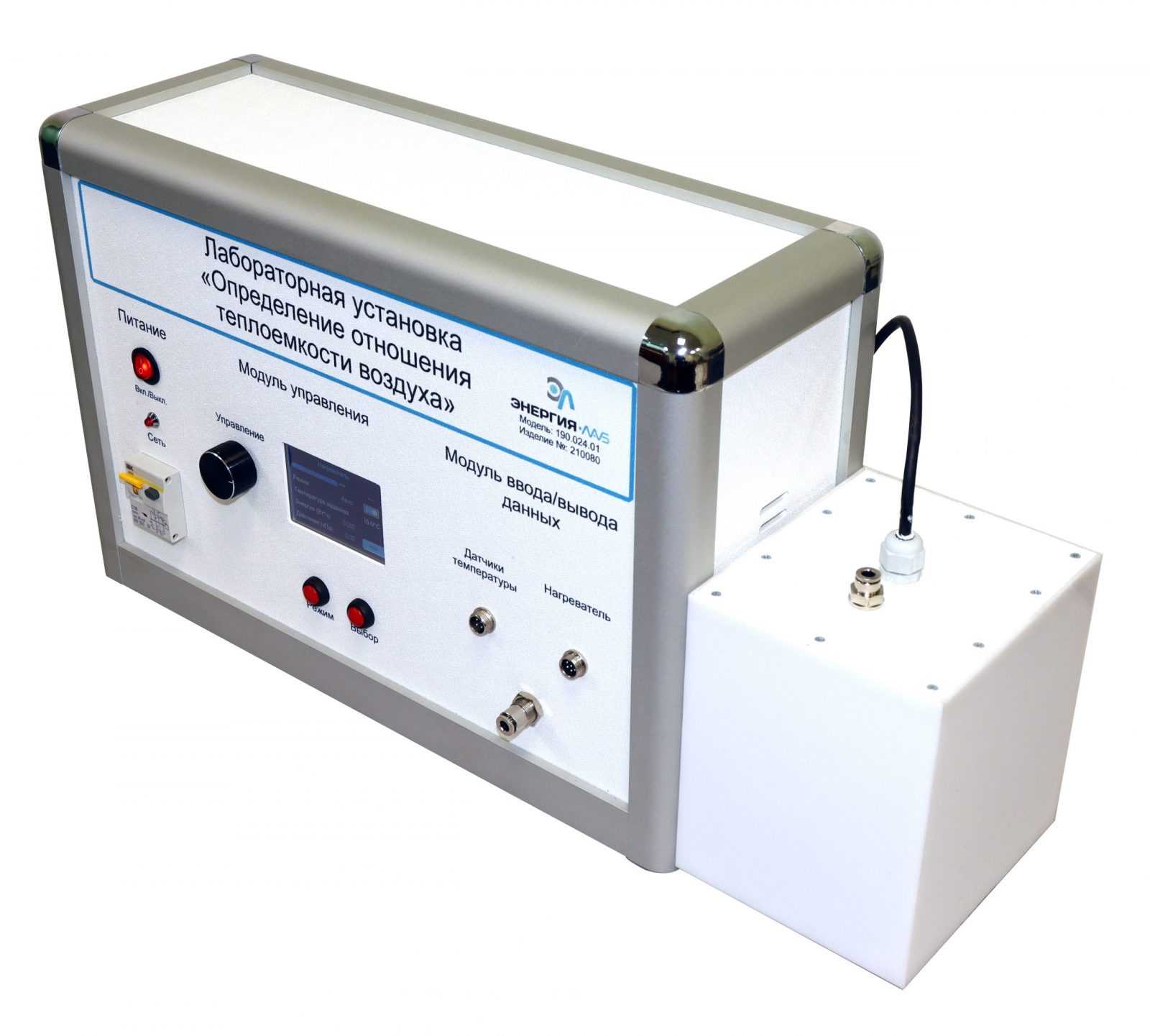

Лабораторная установка выполнена в настольном исполнении и состоит из исследуемого модуля и блока управления.

Лабораторный модуль представляет собой герметичный калориметр объемом 3 литра, выполненный из белого акрила. Для изменения температуры воздуха на дне калориметра расположен нагреватель. Температура измеряется при помощи датчика температуры. Для интенсивного рассеивания тепла, применяются радиаторы, установленные непосредственно на нагреватели.

Мощность нагревателя задается при помощи энкодера, расположенного на блоке управления. На дисплее блока отображаются следующие данные: температура в калориметре, температура заданная, давление в калориметре, потребленная энергия.

Блок управления выполнен из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой типа «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Блок управления включает в себя:

  1. Модуль «Питание»:
    • автоматический выключатель «Сеть» - для подачи питания стенда;
    • индикатор светодиодный - для индикации наличия напряжения;
    • кнопка «Вкл./Выкл» – для подачи/отключения питания.
  2. «Модуль управления»:
    • ЖК-дисплей – для отображения информации о состоянии датчиков и органов управления;
    • кнопка «Режим» – для переключения режима работы нагревателя;
    • кнопка «Выбор» – для переключения пунктов меню;
    • энкодер «Управление» для управления выбранным органом управления.
  3. Блок ввода/вывода данных:
    • разъем «Датчики температуры»;
    • разъем «Нагреватель».

Микропроцессорная система предназначена для управления модулями стенда, а также для сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой типа ARM.

Базовые эксперименты (лабораторные работы)

  1. Определение отношения теплоемкостей воздуха

Технические характеристики

Электропитание от однофазной сети переменного тока напряжением, В 220, частотой, Гц 50
Наибольшая потребляемая мощность, Вт 25
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры блока управления, мм:
- длина 450
- ширина 170
- высота 300
Масса, кг, не более 10
Количество человек, которое одновременно и активно может работать на установке 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
