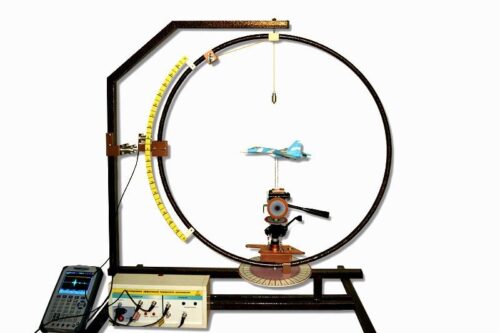

Учебная лабораторная установка «Исследование эффективной поверхности рассеяния целей»

Описание товара

Лабораторная установка предназначена для исследования эффективной поверхности (площади) рассеяния различных целей и измерения статических характеристик их рассеяния. Метод исследования базируется на аналогии между звуковыми и электромагнитными волнами и принцип масштабного моделирования.

Технические особенности лабораторной установки:

1. Не слышимый ультразвуковой диапазон зондирующих акустических импульсов.
2. Возможность плавной регулировки несущей частоты зондирующих импульсов, их периода и скважности.
3. Возможность плавной регулировки мощности зондирующих импульсов.
4. Устойчивость к мешающим акустическим шумам (с уровнем до 60 дБ) звукового диапазона в помещении лаборатории.
5. Метод обработки сигнала – квазиоптимальная фильтрация (по Тихонову).
6. Минимальная разрешающая способность по дальности - 50 мм.
7. Максимальная дальность обнаружения – 2 м.
8. Возможность варьирования азимута измерительной секции – плавная (0-3600).
9. Возможность варьирования угла места измерительной секции - дискретная (0-1700).
10. Возможность варьирования угла крена и тангажа цели (0-450).
11. Виды цели:
    1. Плоская прямоугольная пластина
    2. Уголковый отражатель
    3. Четырехгранная призма
    4. Шар
    5. Двухточечная цель (для оценки разрешающей способности локатора).
    6. Сложная цель (макет самолета).
    7. Масштабное моделирование работы наземного моноимпульсного радиолокатора обнаружения воздушных целей.
