«Лаборатория 3d моделирования и прототипирования» на 20 обучающих мест

Модель: Лаборатория-37

Описание товара

Есть упрощенная версия лаборатории, для уточнения параметров и цены свяжитесь с менеджерами компании "ЭнергияЛаб", по контактам указаных на странице "Контакты".

Лаборатория 3d моделирования и прототипирования полностью обеспечивает лабораторно-практическую и научно-исследовательскую часть обучения, а также проектную деятельность по следующим техническим направлениям:

    • использование трехмерного (3D) моделирования для решения задач прототипирования;
    • аддитивные технологии;
    • метрология и технические измерения.

Ключевые особенности лаборатории:

  • может использоваться для организации процесса непрерывного образования (абитуриент, бакалавр, магистр, аспирант);
  • дает возможность быстрой адаптации под открытие новых специальностей и учебных курсов;
  • создает условия для научно-исследовательской и проектной деятельности студентов в рамках учебного процесса;
  • 20 полноценных учебных мест для студентов (обучающихся).

Технические особенности и технологии лаборатории:

  • отсутствие специальных требований к помещению;
  • минимальные требования к необходимым площадям (компактность);
  • промышленные средства разработки;

Лаборатория технически выполнена и методически обеспечена на уровне лучших отечественных и зарубежных аналогичных комплексов.

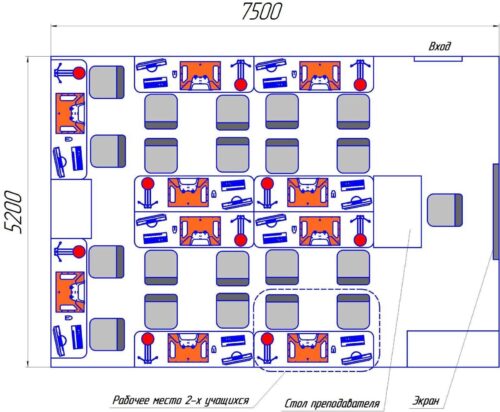

Концепция и требования к помещению лаборатории 3d моделирования и прототипирования

Каждый комплект поставляется с готовым программным обеспечением и комплектом учебно-методических материалов.

Данная концепция позволяет организовать лабораторию 3d моделирования и прототипирования в рамках одного помещения (компьютерного класса, аудитории), в которой будет оснащение:

  • 3D-принтер "Квадро" (собственная разработка "ЭнергияЛаб"), в составе которого все необходимые вспомогательные инструменты и расходные материалы;
  • 3D-сканер;
  • контрольно-измерительный инструмент;
  • проектор;
  • экран для проектора;
  • лабораторные практикумы по техническому, физическому и информационному направлениям и пространство для проектной деятельности учащихся;
  • программное обеспечение.

Все это позволяет наиболее эффективно использовать площади помещений учебного заведения и грамотно выстроить процесс проведения лабораторных практикумов, концентрируя внимание учащихся именно на предмете изучения (отсутствие необходимости каждый раз проводить вводное занятие по правилам пользования оборудованием для студентов).

Помещение для лаборатории должно быть оборудовано искусственной вытяжной системой вентиляции малой мощности.

Розетки, предназначенные для подключения оборудования лаборатории должны иметь «заземляющий» контур.

Комплект поставки

1. 3D-принтер.

Основой лаборатории является 3D-принтер «Квадро». Особенностью данной модели принтера является возможность печати 4-мя цветами пластика (попеременно), используя при этом одно сопло (в базовой комплектации сопла диаметром 0,3 мм и 0,5 мм).

Комплект поставки 3D принтера включает:
1.1. 3D-принтер «Квадро».
1.2. Катушка ABS пластика 1,75мм, 1 кг - 4 шт.
1.3. Комплект запчастей, аксессуаров, инструмента: сопло 0,3 мм, лопатка для снятия модели, отвертка крестовая PH 2 укороченная, кусачки-бокорезы, карта памяти SD, шнур USB-A – USB B, шнур питания
1.4. Комплект документации, поставляемой с изделием.
1.4.1. Паспорт
1.4.2. Гарантийный талон
1.4.3. Диск с методическими указаниями
1.4.4. Диск с мультимедийной методикой
1.4.5. Диск с программным обеспечением

2. 3D-сканер;
2.1. 3D-сканер
2.2. Спрей для сканирования 0,4 л
2.3. Программное обеспечение

3. Контрольно-измерительный инструмент:
3.1. Штангенциркуль
3.2. Линейка металлическая
3.3. Транспортир
3.4. Металлический угольник

4. САПР T-FLEX CAD;
5. Персональный компьютер (ноутбук);
6. Проектор:
6.1. Проектор
6.2. Экран для проектора

7. Учебно-лабораторный стенд по 3Д прототипированию:
7.1. Теория:
• Метод послойного наплавления нити
• Основные конструкции принтеров.
7.2. Изучение конструкции принтера
• Корпус
• Система перемещения
• Устройство «головы»
• Устройство экструдера
• Стол
• Меню управления
7.3. Основные параметры, влияющие на качество (возможность) печати
• Точность перемещений (ослабить ремень)
• Температура экструзии (понизить, повысить температуру)
• Наличие обдува детали (вкл., выкл. обдув)
• Влияние температуры нагрева стола на адгезию первого слоя печати (повысить, понизить температуру стола)
• Влияние зазора между соплом и столом на печать первого слоя
• Влияние скорости подачи пластика (меняем коэффициент подачи в слайсере)
• Система поддержания равномерной температуры по объему камеры (вкл., выкл. венитилятор смешивания, открыть дверцу)
• Определение и поиск причин отсутствия подачи пластика:
- закончилась нить
- забилось сопло: искусственно закрыть канал сопла
- обломился пластик в одном из 4-х каналов сепаратора – искусственно закрыть канал сепаратора
- неподходящая к данному типу пластика температура сопла
- неправильная работа экструдера (отказ ШД, ослабло крепление подающей шестерни, заклинило прижимной подшипник и т.п.)

Дополнительно учебная лаборатория может комплектоваться учебными столами и учебными стульями в нужном количестве.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
