Комплект учебного оборудования «Теплоснабжение и отопительные приборы»

Описание товара

Исполнение стендовое, компьютерное

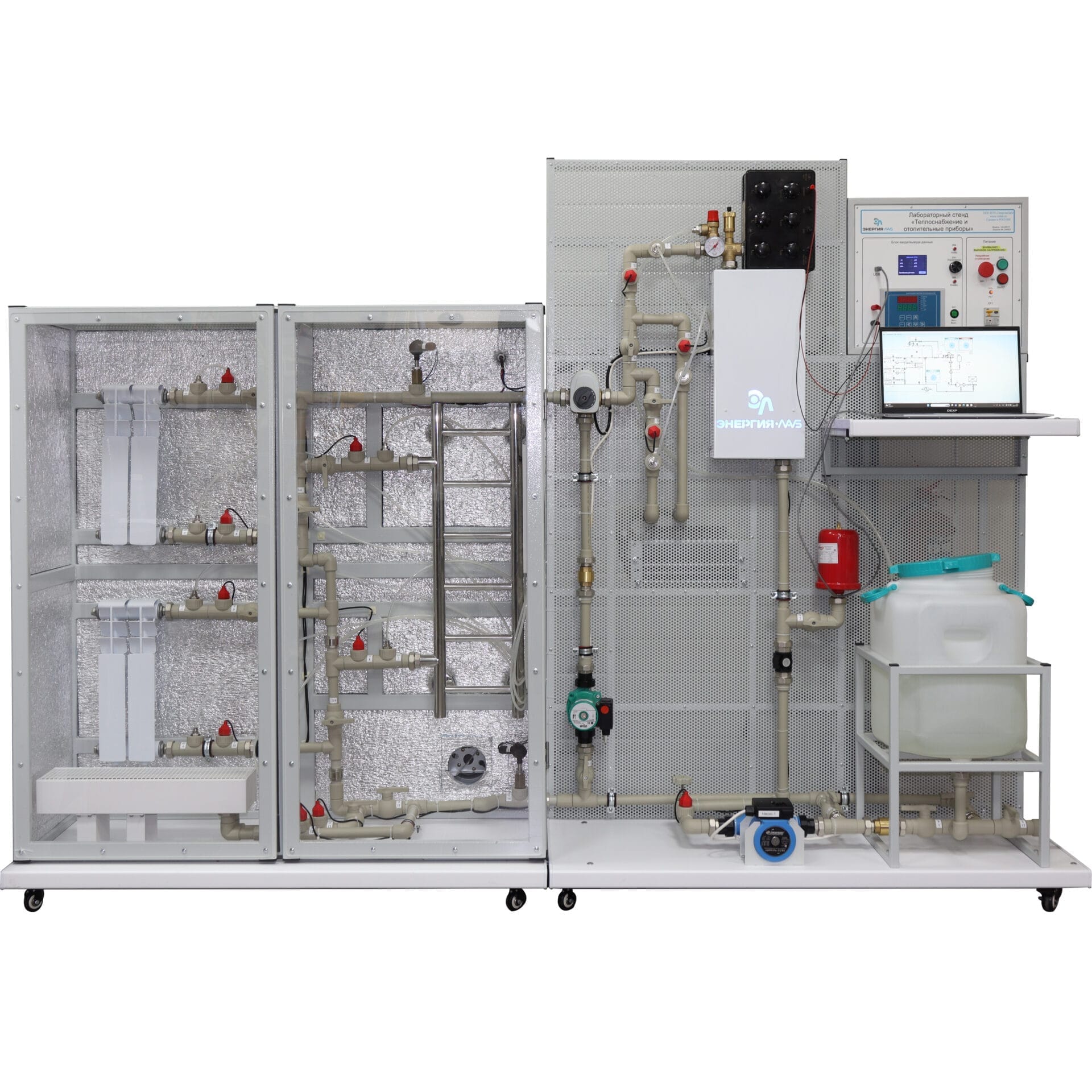

Лабораторный стенд «Теплоснабжение и отопительные приборы» (далее стенд) может применяться для проведения лабораторных работ в средних специальных и высших учебных заведениях.

Стенд позволяет изучить конструкцию и характеристики некоторых отопительных приборов, особенности построения и настройку системы теплоснабжения.

Стенд представляет собой конструкцию, собранную из отдельных объемных рамных оснований, выполненных из стального профиля. Рамные основания покрыты порошковой краской. На рамных основаниях смонтированы основные элементы стенда.

Базовые эксперименты (лабораторные работы)

1. Определение потерь тепловой энергии при ее транспортировании.
2. Определение гидравлической характеристики приборного узла.
3. Повышение эффективности и работы системы отопления путем настройки и контроля температуры теплоносителя, поступающего в отопительный прибор из обратной линии путем смешения ее с теплоносителем, поступающим из котла.
4. Определение теплоотдачи отопительных приборов: радиатор, конвектор, змеевик.
5. Определение гидравлического сопротивления отопительных приборов.
6. Изучение устройства и основных характеристик отопительных приборов.
7. Изучение измерительной микропроцессорной системы.
8.Экспериментальное исследование автоматизированной системы управления теплоснабжением: с использованием прибора фирмы «ОВЕН»:
9. Исследование автоматизированной системы управления теплоснабжением: с применением компьютерного управления:
10. Экспериментальные исследования эффективности работы электрического теплового котла.
11. Экспериментальные исследования эффективности системы теплоснабжения.
12. Определение коэффициентов затекания в прибор при осевом замыкающем участке.
13. Определение коэффициентов затекания в прибор при смещенном замыкающем участке.

Комплект поставки

1. Лабораторный стенд «Теплоснабжение и отопительные приборы» – 1 шт.
2. Руководство по эксплуатации – 1 шт.
3. Диск с учебным видеороликом – 1 шт.
4. Ноутбук с мышью – 1 шт.
5. Диск с методическими материалами – 1 шт.
6. Диск с программным обеспечением – 1 шт.
7. Гарантийный талон.
8. Паспорт.

Технические характеристики

• Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220 , 50 Гц.
• Наибольшая потребляемая мощность: 4,0 кВт
• Габаритные размеры: (ДхШхВ) 2500х700х1800 мм
• Масса (без воды): 150 кг.
