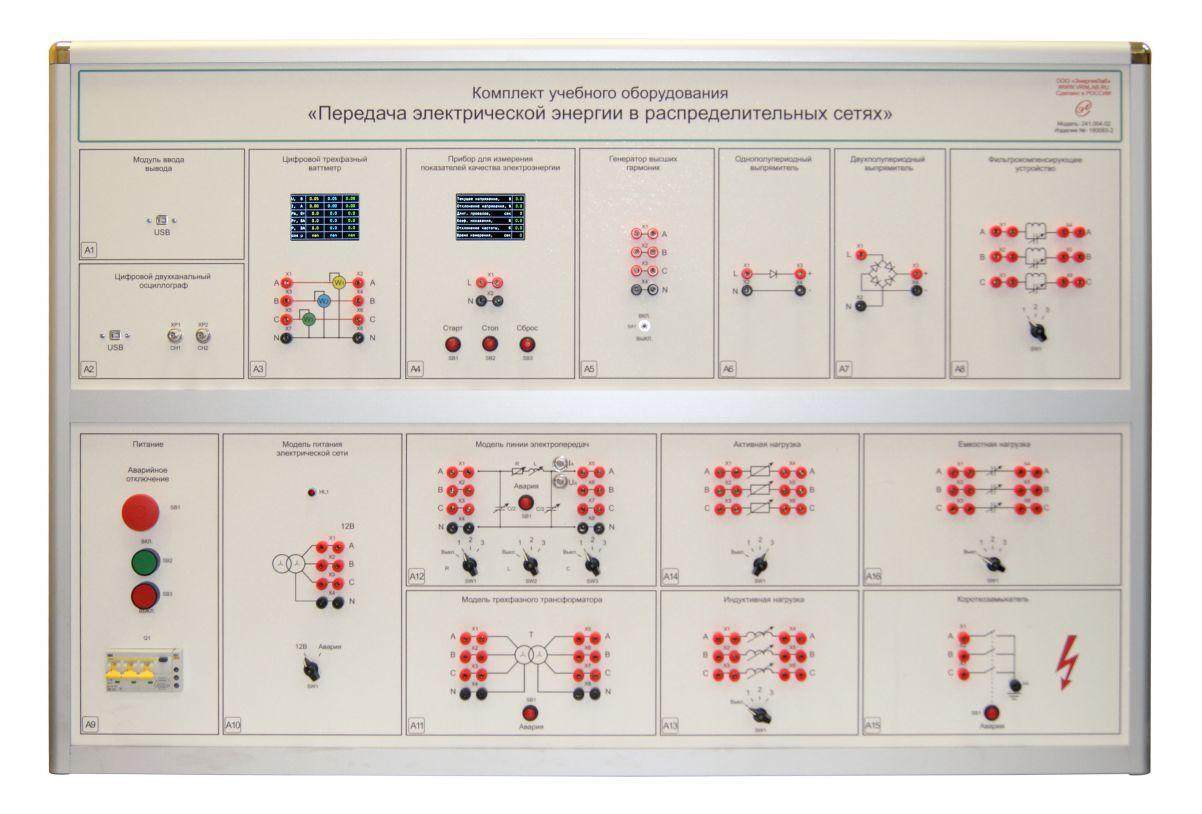

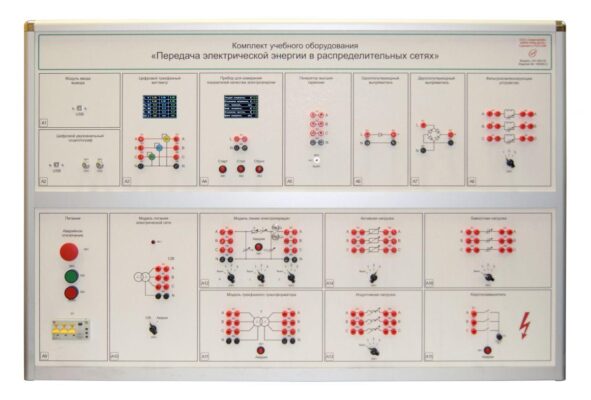

Комплект учебного оборудования «Передача электрической энергии в распределительных сетях»

Описание товара

Исполнение настольное.

Конструкция тематического моноблока обеспечивает подключение внешних модулей и измерительных приборов.

Базовые эксперименты (лабораторные работы)

Руководство по выполнению базовых экспериментов включающее краткие теоретические сведения, а также подробный порядок выполнения следующих лабораторных работ:

Раздел «Исследование параметров установившегося режима электрической сети»
1. Измерение параметров установившегося режима электрической сети с односторонним питанием.
2. Измерение параметров установившегося режима электрической сети с двусторонним питанием.
3. Потери электрической энергии в распределительных сетях.

Раздел «Регулирование напряжения в распределительной сети»
4. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
5. Регулирование напряжения путем продольной компенсации реактивной мощности с помощью конденсаторной батареи.

Раздел «Исследование характеристик электрической нагрузки»
6. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
7. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
8. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.

Раздел «Качество электрической энергии в системах электроснабжения»
9. Измерение показателей качества электрической энергии.
10. Снижение уровня генерации высших гармоник путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
11. Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства

Комплект поставки

В состав комплекта учебного оборудования входит:
Моноблок «Передача и качество электрической энергии в системах электроснабжения».
Модуль «Питание».
Модель питания электрической сети.
Модель трехфазного трансформатора.
Модель линии электропередач.
Модуль Активная нагрузка.
Модуль Индуктивная нагрузка.
Модуль Емкостная нагрузка.
Модуль Короткозамыкатель.
Цифровой трехфазный ваттметр.
Цифровой двухканальный осциллограф.
Устройство измерения показателей качества электрической энергии.
Фильтрокомпенсирующее устройство.
Двухполупериодный выпрямитель.
Однополупериодный выпрямитель.
Микропроцессорная система.
Модуль ввода-вывода.
Комплект соединительных проводов и сетевых шнуров.
Мультимедийная методика.
Комплект программного обеспечения.
Руководство по выполнению базовых экспериментов.

Технические характеристики

Потребляемая мощность, В•А 500
Напряжение питания, В 380
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Длина моноблока, мм 1200
Ширина моноблока, мм 300
Высота моноблока, мм 800
Масса комплекта, кг 50
Возможность одновременной работы на стенде двух учащихся
