Описание товара

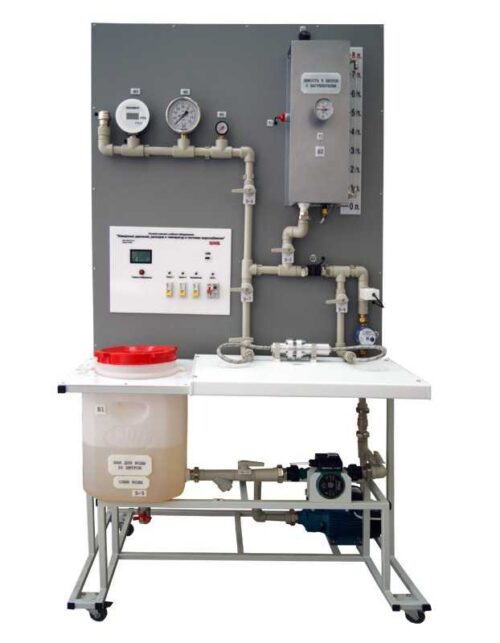

Учебный стенд предназначен для изучения приборов измерения давления, расхода и температуры воды в системах водоснабжения.

Стенд представляет собой гидравлическую систему, позволяющую осуществлять измерение расхода, давления и температуры жидкости различными приборами. Состоит из системы подачи жидкости, системы подогрева жидкости, системы измерения количества подаваемой жидкости.

Исследуемые устройства и приборы установлены на стенде таким образом, что имеется возможность сравнивать между собой показания измерительных приборов различного типа при измерении одного и того же параметра.

В качестве исследуемых устройств и приборов используются манометры и датчики давления различного типа, расходомеры и счетчики количества, датчики температуры и термометры.

Лабораторные работы

1. Приборы для измерения температуры.
2. Статические и динамические характеристики терморезистивного преобразователя.
3. Приборы измерения давления. Стрелочный деформационный манометр.
4. Приборы измерения давления. Датчик давления деформационного мембранного типа.
5. Изучение объемного способа измерения расхода воды.
6. Изучение способа измерения расхода воды по показаниям счетчика количества воды.
7. Изучение способа измерения расхода воды по величине падения давления на мерной диафрагме.
8. Снятие характеристики насоса.

Комплект поставки

Состав:
– сварная рамная конструкция из металлического профиля 20*20*2мм в виде стола на колесах, покрытая порошковой краской;
– бак для воды, закрепленный под столешницей, объемом 40 л;
– приборная панель из пластика АВС с цветной печатью – 1 шт.;
– цифровые датчики избыточного давления, наибольшее измеряемое давление 200кПа;
– цифровые датчики температуры диапазон измеряемых температур, °C, -55 +125;
– расходомер турбинного типа, диапазон измеряемого расхода 60 л/мин;
– измерительная диафрагма, материал Д16, присоединение фланцевое;
– манометры 3 шт. с классом точности 0,5; 1; 2,5;
– цифровая микропроцессорная система сбора данных, вывод данных на ЖК дисплей.

Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Технические требования
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели EL-01-05, рассчитанную на установку 5 субмодулей.

Базовая платформа оснащена:
- разъем питания SIL156, 12 В.
- разъем IDC-10 для подключения дополнительных кросс-панелей, 2 шт.
- разъем для подключения дополнительного питания SIL156, +5 В.
- разъем для подключения дополнительных устройств по интерфейсу RS485.
- слоты SL-62 для подключения субмодулей.

Основание базовой платформы выполнено из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.

Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
производить измерения физических величин (ток, напряжение);
обрабатывать и передавать измеренные величины;

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы, с помощью внешних контактов в количестве 62 шт.
Субмодуль выполнен из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.
Субмодули связаны по интерфейсу RS485.

Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод, тактовая частота I2С 100 кГц.

– цифровой однофазный ваттметр;

Назначение
Цифровой однофазный ваттметр предназначен для измерения напряжения, тока и активной мощности в однофазной цепи.

Технические требования
Наличие графического ЖК дисплея для цифровой индикации среднеквадратичных значений напряжения и тока, а также значения потребляемой активной мощности и коэффициента мощности.
Ваттметр позволяет измерять как переменное, так и постоянное напряжение, и ток.

– циркуляционный насос для подачи воды в устройства измерения расходов, давления и температуры, Ду 25мм, напор 4м, 1 шт.;
– цветной ЖК дисплей;
– емкость с нагревателем – 8 л.;
– бак пластиковый – 30 л.
