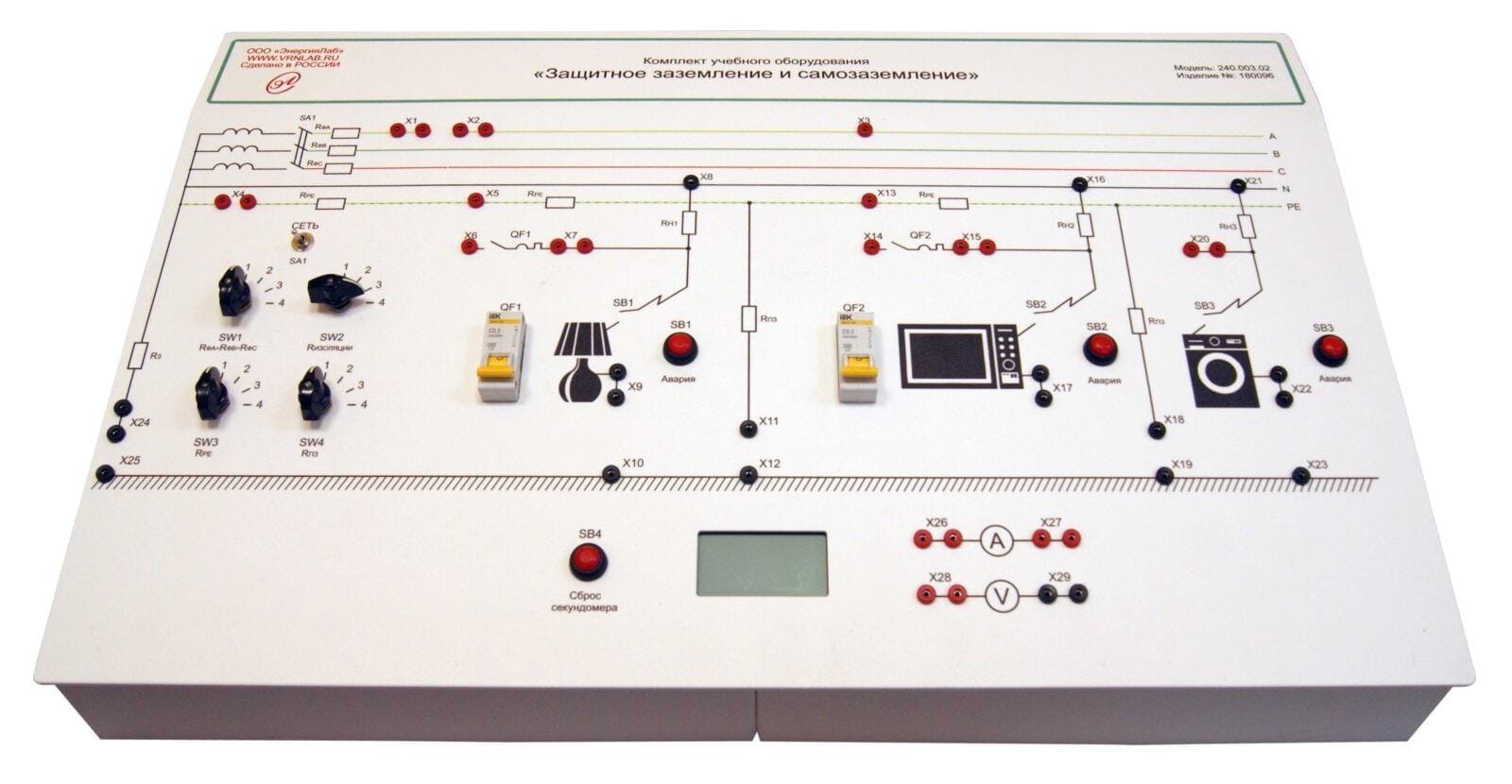

Учебный комплект лабораторного оборудования «Защитное заземление и зануление» исполнение настольное, ручная версия

Описание товара

Комплект учебного лабораторного оборудования «Защитное заземление и зануление» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях при изучении курса "Безопасность жизнедеятельности".

Учебный комплект позволяет исследовать методы и устройства защитного заземления и зануления оборудования в электрических сетях напряжением до 1000 В с изолированной и заземленной нейтралью, определять эффективность средств заземления и зануления при защите от поражения электрическим током.

Особенности исполнения учебного стенда:
- действующая модель трехфазной сети, выполнена на безопасном для учащегося напряжении;
- позволяет изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей;
- модели 3-х электропотребителей, два из которых подключены через автоматические выключатели с защитой от сверхтоков;
- цифровой вольтметр измеряет фазовое напряжение сети и напряжение на корпусах электропотребителей;
- цифровой амперметр измеряет токи замыкания в различных точках сети;
- производится измерение времени срабатывания токовой защиты при различных значениях токов замыкания;
- показания приборов соответствуют значениям параметров в реальной сети.

Базовые эксперименты (лабораторные работы)

Лабораторная работа № 1.
«Исследование методов и устройства защитного заземления в электрических сетях, напряжением до 1000 В с изолированной нейтралью»
Лабораторная работа № 2.
«Исследование методов и устройства защитного заземления в электрических сетях напряжением до 1000 В с заземлённой нейтралью»
Лабораторная работа № 3.
«Исследование методов и устройства защитного зануления в электрических сетях напряжением до 1000 В»
Лабораторная работа № 4.
«Метод повторного заземления в TN-сетях напряжением до 1000 В»
Лабораторная работа № 5.
«Изучение защиты в ТТ-сетях напряжением до 1000 В»
Лабораторная работа № 6.
«Изучение защиты в IT-сетях напряжением до 1000 В»

Комплект поставки

Моноблок «Защитное заземление и зануление»:
1. Модуль «Питание» 1 шт.
2. Модель трехфазной сети 1 шт.
3. Модель потребителя 3 шт.
4. Модуль «АВАРИЯ» 1 шт.
5. Цифровой вольтметр 1 шт.
6. Цифровой амперметр 1 шт.
7. Цифровой секундомер 1 шт.
8. Микропроцессорная система 1 шт.

Набор аксессуаров и документов:
9. Комплект соединительных проводов и сетевых шнуров 2 шт.
10. Паспорт 1 шт.
11. Техническое описание оборудования 1 шт.
12. Мультимедийная методика 1 шт.
13. Методические указания по выполнению базовых экспериментов 1 шт.

Технические характеристики

Потребляемая мощность - 50 ВА
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением - 220 В
частота - 50 Гц
Класс защиты от поражения электрическим током - I
Диапазон рабочих температур - +10˚С…+35˚С
Влажность - до 80%
Габаритные размеры:
длина (по фронту) - 650 мм
ширина (ортогонально фронту) - 450 мм
высота - 315 мм
Масса, не более - 20 кг
Количество человек, которое одновременно и активно может работать на комплекте - 2
