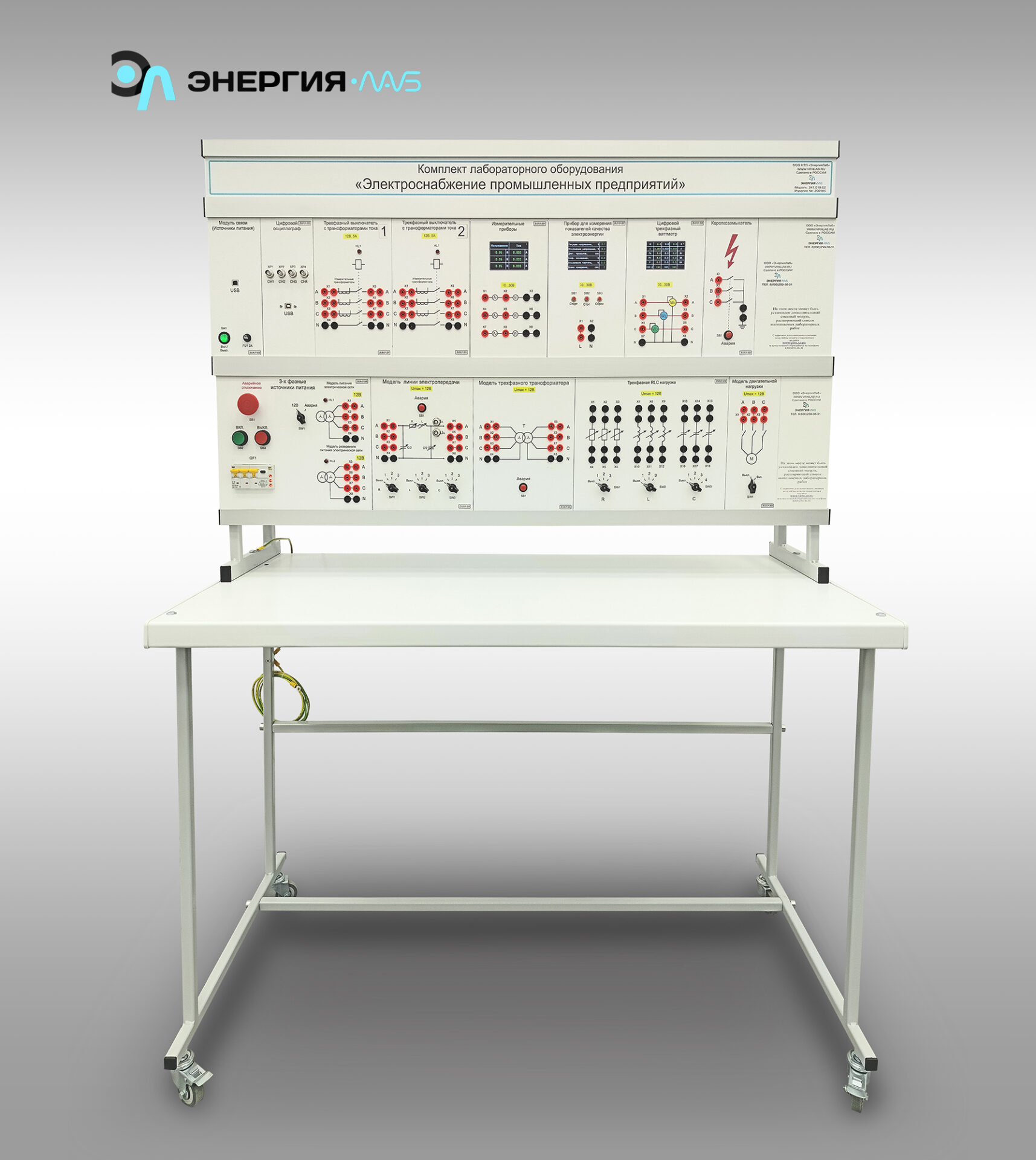

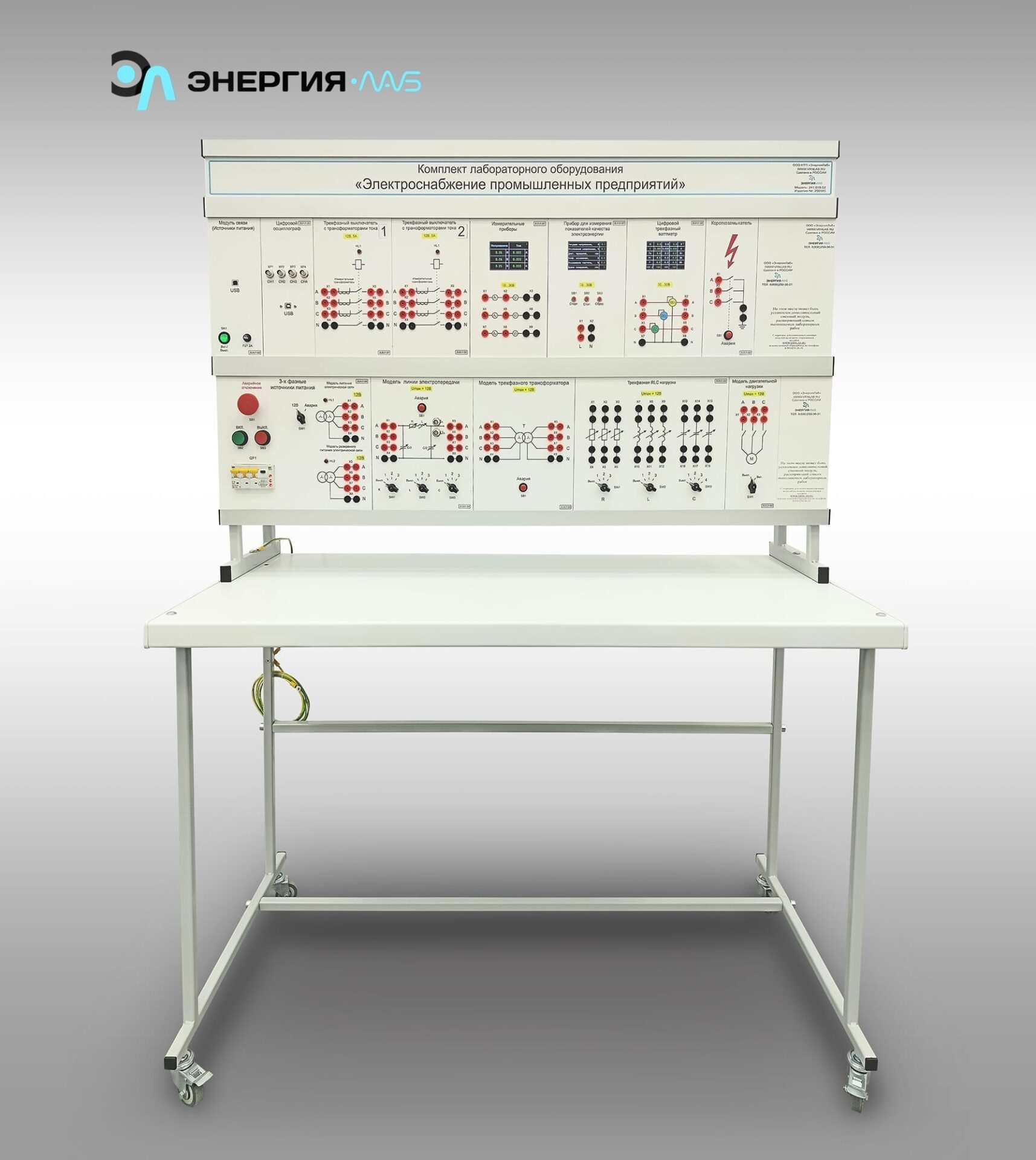

Комплект лабораторного оборудования «Электроснабжение промышленных предприятий»

Описание товара

Исполнение стендовое, стойка со сменными модулями расположена на лабораторном столе.

Базовые эксперименты (лабораторные работы)

Электрические измерения

  1. Измерение переменного тока и напряжения при непосредственном включении в цепь питания электрической нагрузки;
  2. Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра;
  3. Измерение активной, реактивной мощности, коэффициента мощности с помощью непосредственно включенных ваттметра, вольтметра и амперметра.

Установившиеся режимы работы электрооборудования

  1. Исследование режимов работы электрооборудования при симметричной нагрузке;
  2. Исследование режимов работы электрооборудования при несимметричной нагрузке;
  3. Исследование процессов при прямом пуске двигательной нагрузки;
  4. Исследование влияния нагрузки на потери электрической энергии в системе электроснабжения;
  5. Исследование влияния характера нагрузки на режим работы электрооборудования;
  6. Исследование режима компенсации реактивной мощности с помощью конденсаторной батареи;
  7. Исследование влияния параметров и схемы включения конденсаторной батареи на режим работы электрооборудования.
  8. Исследование влияния длины линии электропередачи на величину потерь электрической энергии в распределительной сети;

Переходные процессы

  1. Электромагнитные переходные процессы при симметричных коротких замыканиях в системе электроснабжения;
  2. Электромагнитные переходные процессы при несимметричных коротких замыканиях в системе электроснабжения;
  3. Исследование факторов, влияющих на величины токов короткого замыкания в системе электроснабжения.

Комплект поставки

  1. Лабораторный стол
  2. Стойка для установки модулей
  3. Комплект модулей:

Модуль «Трехфазные источники питания» - 1 шт
Трехфазные источники питания предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи...

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...

Модуль «Модель трехфазного трансформатора» - 1 шт
Назначение Модуль предназначен для исследования трехфазных трансформаторов. Технические требования Модуль состоит из трансформаторной группы, состоящей из трех маломощных однофазных трансформаторов....

Модуль «Модель линии электропередач» - 1 шт
Назначение Модель линии электропередач представляет собой модель реальной линии электропередач. Технические требования Модель линии электропередач реализована П-образной схемой замещения, включающая...

Модуль «Трехфазная RLC нагрузка» - 1 шт
Назначение Трехфазная RLC нагрузка 12 В предназначена для реализации различного вида нагрузки.  Технические требования Модуль состоит из трехфазной группы переменных...

Модуль «Короткозамыкатель» - 1 шт
Назначение Модуль Короткозамыкатель представляет собой устройство для моделирования режима КЗ с кнопочным управлением.

Модуль «Трехфазный выключатель с трансформаторами тока» - 1 шт
Назначение Выключатель предназначен для подключения/отключения потребителей от источников электроэнергии. Технические требования Режим управления: автоматический. Наличие трехфазной группы трансформаторов тока и...

Модуль «Цифровой осциллограф» - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик. Технические характеристики Управление ПО на компьютере Режимы...

Модуль «Измерительные приборы» 30В - 1 шт
Модуль «Измерительные приборы» 30В - является тремя амперметрами и тремя вольтметрами, скомпонованными в пары (амперметр + вольтметр). На дисплее отображаются...

Модуль «Прибор для измерения показателей качества электроэнергии» - 1 шт
Модуль «Прибор для измерения показателей качества электроэнергии» предназначен для определения основных показателей качества электроэнергии в сетях переменного тока. Технические особенности...

Модуль «Цифровой трехфазный ваттметр» 30В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...30В) предназначен для измерения мощности, потребляемой от трехфазной сети.

Модуль «Модель двигательной нагрузки» - 1 шт
Модуль «Модель двигательной нагрузки»

  1. Набор аксессуаров и документов:
    1.  Комплект соединительных проводов и сетевых шнуров.
    2. Паспорт
    3. Комплект программного обеспечения
      1. Программный комплекс ELAB
    4. Комплект документации
      1. Техническое описание оборудование
      2. Мультимедийная методика
      3. Краткие теоретические сведения
      4. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность, В•А 500
Напряжение питания, В 380
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Длина стенда со столом, мм 1200
Ширина стенда со столом, мм 600
Высота стенда со столом, мм 1600
Масса комплекта, кг 100
Возможность одновременной работы на стенде двух учащихся

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
