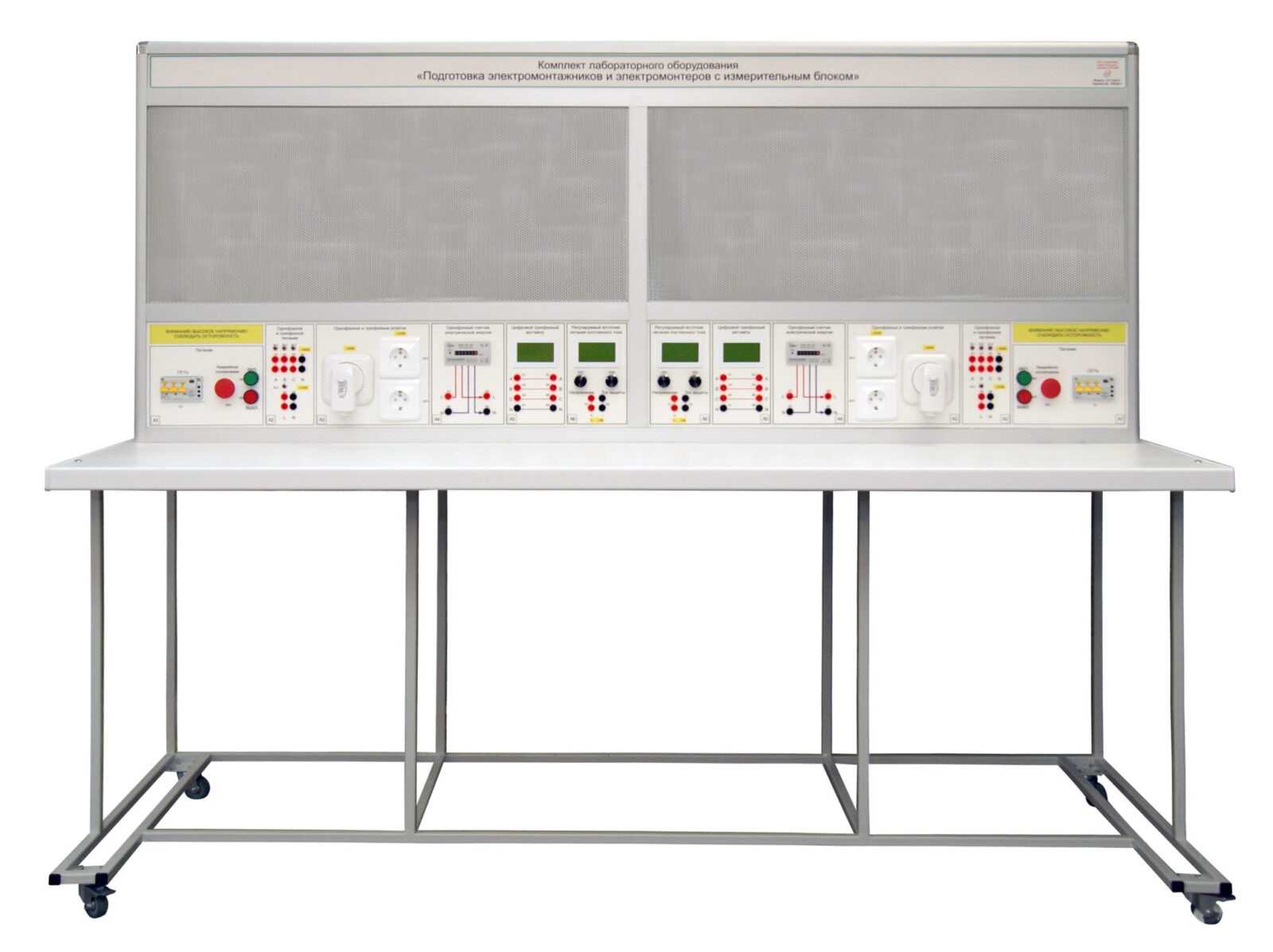

Комплект лабораторного оборудования «Подготовка электромонтажников и электромонтеров» с измерительным блоком

Описание товара

исполнение стендовое, ручная версия, монтажная панель

Комплект лабораторного оборудования для подготовки электромонтажников и электромонтеров с измерительным блоком предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков электромонтажа.

Комплект лабораторного оборудования для подготовки электромонтажников и электромонтеров с измерительным блоком представляет собой тренировочный стенд для двух электромонтажников. Рабочее место каждого электромонтажника самодостаточное и автономное (не зависит от соседнего).

Стенд укомплектован минимальным набором электроустановочных изделий.

Лабораторные работы

  1. Испытания электрооборудования.
    1. Определение коэффициента возврата электромагнитного контактора.
    2. Определение погрешности трансформатора напряжения.
    3. Поверка счетчика активной энергии однофазного электрического тока.
  2. Электромонтаж и наладка схем релейно-контакторного управления трехфазными асинхронными двигателями с короткозамкнутым ротором
    1. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска.
    2. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и реверса.
    3. Настройка и испытание схемы тепловой защиты трехфазным асинхронного двигателя, основанной на использовании электротеплового реле.
    4. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого конденсаторного пуска при питании от однофазной сети.
    5. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и повышением коэффициента мощности включением конденсаторов.
  3. Электромонтаж и наладка цепей электрического освещения
    1. Цепи включения электроосветительных приборов.
    2. Цепи управления освещением.
    3. Цепь индукционного счетчика активной энергии однофазного электрического тока.
    4. Цепь защиты осветительной сети.
    5. Цепь с устройством защитного отключения.
    6. Цепь электрического освещения квартиры.
  4. Электромонтаж и наладка схем с частотным преобразователем
    1. Электромонтаж и наладка схемы с частотным преобразователем с разомкнутой системой «преобразователь частоты – асинхронный двигатель»
    2. Электромонтаж и наладка схемы с частотным преобразователем с замкнутой системой «преобразователь частоты – асинхронный двигатель».

Комплект поставки

  1. Лабораторный стол
  2. Моноблок «Подготовка электромонтажников и электромонтеров с измерительным блоком»
  3. Минимальный набор электроустановочных изделий – 2 шт.
  4. Комплект соединительных проводов и сетевых шнуров – 2 шт.
  5. Комплект инструментов – 2 шт.
  6. Набор клипс и саморезов – 2 шт.
  7. Паспорт
  8. Техническое описание оборудование
  9. Мультимедийная методика
  10. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность, В·А, не более 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более:
длина (по фронту) 2000
ширина (ортогонально фронту) 700
высота 1600
Масса, кг, не более 50
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
