Комплект для сборки-разборки насоса консольного центробежного типа «К», включая инструмент

Комплект для сборки-разборки насоса консольного центробежного типа

Описание товара

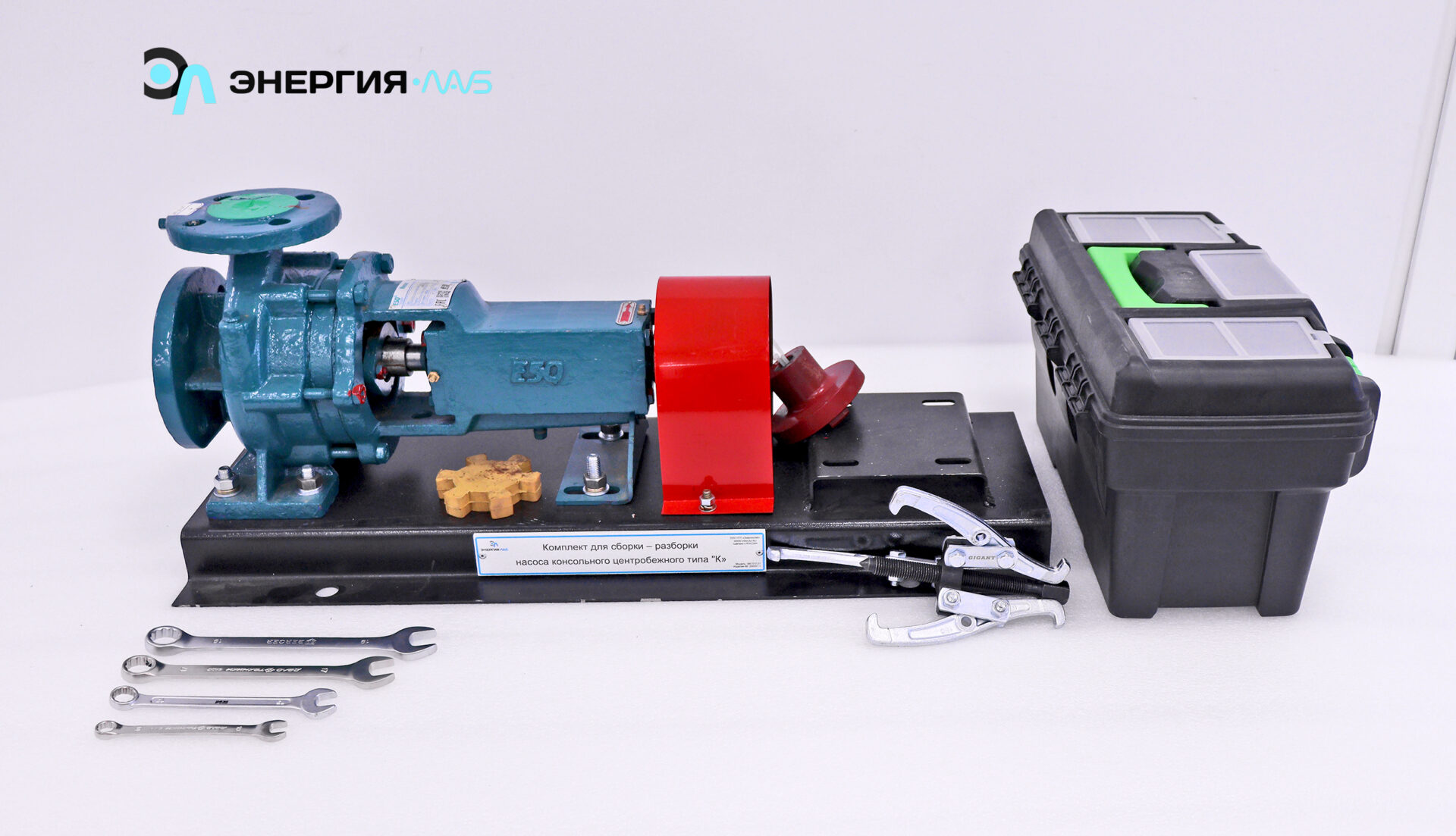

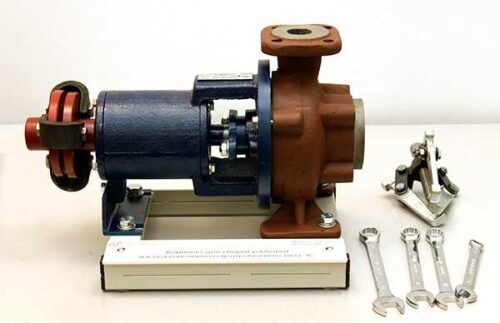

Комплект для сборки – разборки насоса консольного центробежного типа «К» ЭЛБ-090.010.01 предназначен для выполнения практических работ в высших и средних учебных заведениях. Комплект позволяет на практике изучить конструкцию консольного центробежного насоса, а так же производить сборку и разборку насоса.

Описание лабораторного оборудования.

В качестве насоса для разборки/сборки используется горизонтальный консольный с опорой на корпусе К50-32-125. Насос подготовлен для разборки – удалена консервация, проверены все резьбовые соединения и элементы сборки, требующие приложения значительных усилий (распрессовка/запрессовка).

Насос содержит все узлы рабочего насоса. Корпус насоса выполнен из чугуна, имеет входной и выходной патрубки, полученные совместной отливкой с корпусом, спирально-кольцевой отвод и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения. К корпусу насоса крепится корпус уплотнений и корпус подшипников.

Рабочее колесо центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо установлено на валу вращения, который в свою очередь содержит два, установленных на нем подшипника.

Все соединения насоса разобраны и подготовлены для многократной разборки/сборки насоса. В комплекте поставки насоса в наличии ключи гаечные в соответствии с размерами гаек и болтов, съемник для снятия рабочего колеса и подшипников, приспособления для демонтажа уплотнений.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
