Назначение

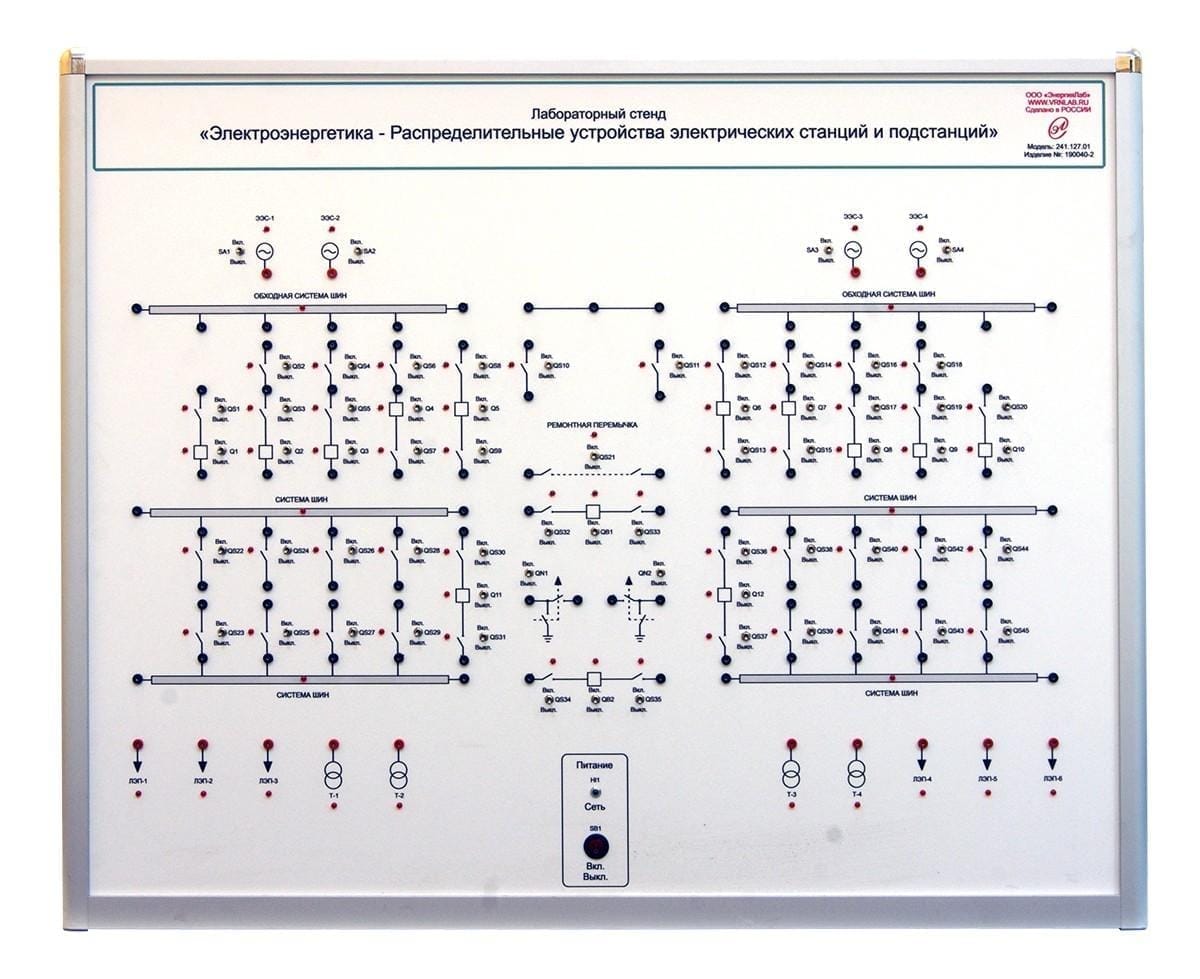

Комплект лабораторного оборудования «Распределительные устройства в электрических сетях» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях, для получения базовых и углубленных профессиональных знаний и навыков.
Комплект лабораторного оборудования «Распределительные устройства в электрических сетях» исполнение стендовое, ручная версия
Модель: ЭЛБ-241.127.01
Задать вопрос
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Электрические схемы распределительных устройств.
1.1. Сборка электрических схем распределительных устройств с одной системой сборных шин.
1.1.1. Схема распределительного устройства с одной несекционированной системой сборных шин.
1.1.2. Схема распределительного устройства с одной секционированной системой шин.
1.1.3. Схема распределительного устройства с одной секционированной выключателем и обходной системами сборных шин.
1.2. Сборка электрических схем распределительных устройств с двумя системами сборных шин.
1.2.1. Схема распределительного устройства с двумя системами сборных шин с шиносоединительным выключателем.
1.2.2. Схема распределительного устройства с двумя секционированными системами сборных шин с двумя шиносоединительными (Q1,Q2) и двумя секционными (Q3, Q4) выключателями.
1.2.3. Схема распределительного устройства с двумя системами шин и обходной с шиносоединительным и обходным выключателями.
1.2.4. Схема распределительного устройства с двумя системами шин и обходной с двумя шиносоединительными и двумя обходными выключателями.
1.3. Сборка электрических схем распределительных устройств кольцевого типа.
1.3.1. Схема распределительного устройства «треугольник».
1.3.2. Схема распределительного устройства «четырехугольник».
1.3.3. Схема распределительного устройства «шестиугольник».
1.3.4. Схема распределительного устройства «трансформатор-шины с полуторным присоединением линий».
1.3.5. Схема распределительного устройства «полуторная» («три вторых»).
1.4. Сборка упрощенных схем распределительных устройств.
1.4.1. Схема распределительного устройства «блок линия-трансформатор».
1.4.2. Схема распределительного устройства «мостик с выключателем в перемычке и отделителями в цепях трансформаторов».
1.4.3. Схема распределительного устройства «мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий».
1.4.4. Схема распределительного устройства «мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов».
1.4.5. Схема распределительного устройства «заход - выход».
2. Оперативные переключения в распределительных устройствах.
2.1. Переключения при включении и отключении присоединений.
2.1.1. Включение и отключение линии электропередачи.
2.2. Переключения при переводе присоединений с одной системы шин на другую.
2.2.1. Перевод всех присоединений с рабочей системы шин на резервную с помощью шиносоединительного выключателя.
2.2.2. Перевод всех присоединений с рабочей системы шин на резервную при отсутствии шиносоединительного выключателя.
2.2.3. Перевод всех присоединений с одной системы шин на другую с помощью шиносоединительного выключателя при фиксированном распределении присоединений по системам.
2.3. Переключения при выводе оборудования в ремонт и при вводе его в работу после ремонта.
2.3.1. Вывод в ремонт системы шин, находящейся в состоянии резерва, при отключенном шиносоединительном выключателе и ввод ее в работу после ремонта.
2.4. Переключения при выводе в ремонт выключателя и при вводе его в работу после ремонта.
2.4.1. Вывод в ремонт выключателя присоединения путем замены его обходным выключателем и ввод его в работу после ремонта.
1.1. Сборка электрических схем распределительных устройств с одной системой сборных шин.
1.1.1. Схема распределительного устройства с одной несекционированной системой сборных шин.
1.1.2. Схема распределительного устройства с одной секционированной системой шин.
1.1.3. Схема распределительного устройства с одной секционированной выключателем и обходной системами сборных шин.
1.2. Сборка электрических схем распределительных устройств с двумя системами сборных шин.
1.2.1. Схема распределительного устройства с двумя системами сборных шин с шиносоединительным выключателем.
1.2.2. Схема распределительного устройства с двумя секционированными системами сборных шин с двумя шиносоединительными (Q1,Q2) и двумя секционными (Q3, Q4) выключателями.
1.2.3. Схема распределительного устройства с двумя системами шин и обходной с шиносоединительным и обходным выключателями.
1.2.4. Схема распределительного устройства с двумя системами шин и обходной с двумя шиносоединительными и двумя обходными выключателями.
1.3. Сборка электрических схем распределительных устройств кольцевого типа.
1.3.1. Схема распределительного устройства «треугольник».
1.3.2. Схема распределительного устройства «четырехугольник».
1.3.3. Схема распределительного устройства «шестиугольник».
1.3.4. Схема распределительного устройства «трансформатор-шины с полуторным присоединением линий».
1.3.5. Схема распределительного устройства «полуторная» («три вторых»).
1.4. Сборка упрощенных схем распределительных устройств.
1.4.1. Схема распределительного устройства «блок линия-трансформатор».
1.4.2. Схема распределительного устройства «мостик с выключателем в перемычке и отделителями в цепях трансформаторов».
1.4.3. Схема распределительного устройства «мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий».
1.4.4. Схема распределительного устройства «мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов».
1.4.5. Схема распределительного устройства «заход - выход».
2. Оперативные переключения в распределительных устройствах.
2.1. Переключения при включении и отключении присоединений.
2.1.1. Включение и отключение линии электропередачи.
2.2. Переключения при переводе присоединений с одной системы шин на другую.
2.2.1. Перевод всех присоединений с рабочей системы шин на резервную с помощью шиносоединительного выключателя.
2.2.2. Перевод всех присоединений с рабочей системы шин на резервную при отсутствии шиносоединительного выключателя.
2.2.3. Перевод всех присоединений с одной системы шин на другую с помощью шиносоединительного выключателя при фиксированном распределении присоединений по системам.
2.3. Переключения при выводе оборудования в ремонт и при вводе его в работу после ремонта.
2.3.1. Вывод в ремонт системы шин, находящейся в состоянии резерва, при отключенном шиносоединительном выключателе и ввод ее в работу после ремонта.
2.4. Переключения при выводе в ремонт выключателя и при вводе его в работу после ремонта.
2.4.1. Вывод в ремонт выключателя присоединения путем замены его обходным выключателем и ввод его в работу после ремонта.
|
Потребляемая мощность, В·А |
100 |
|
Электропитание: от однофазной сети переменного тока с защитным проводниками, напряжением, В частота, Гц |
220 50 |
|
Класс защиты от поражения электрическим током |
I |
|
Диапазон рабочих температур, ˚С |
+10…+35 |
|
Влажность, % |
до 80 |
|
Габаритные размеры, мм длина (по фронту) ширина (ортогонально фронту) высота |
1000 250 800 |
|
Масса, кг |
80 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Комплект лабораторного оборудования «Распределительные устройства в электрических сетях» исполнение стендовое, ручная версия производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» изготовит Комплект лабораторного оборудования «Распределительные устройства в электрических сетях» исполнение стендовое, ручная версия, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.
Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
