исполнение стендовое, ручная версия
Назначение
Комплект лабораторного оборудования «Релейно-контакторные схемы управления асинхронного двигателя» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях, для получения базовых и углубленных профессиональных знаний и навыков.
Комплект лабораторного оборудования «Релейно-контакторные схемы управления асинхронного двигателя» выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.

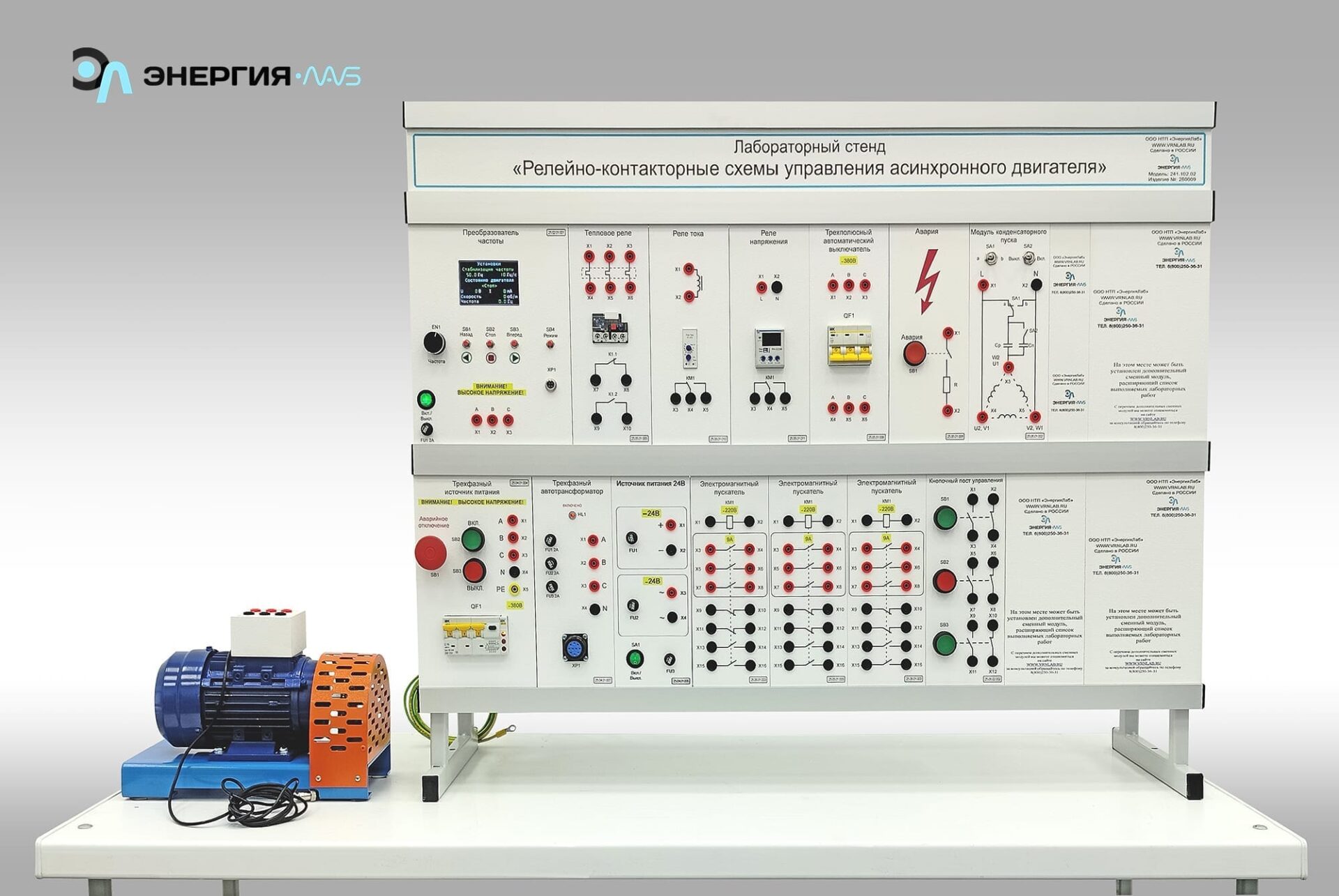

Комплект лабораторного оборудования «Релейно-контакторные схемы управления асинхронного двигателя»
Модель: ЭЛБ-241.102.02
Задать вопрос
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Лабораторный стол.
Назначение
Лабораторный стол предназначен для установки стойки с модулями, асинхронных двигателей и другого необходимого оборудования.
2. Стойка для установки модулей.
Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.
3. Асинхронный двигатель – 1 шт.
Назначение
Асинхронный двигатель предназначен для выполнения лабораторно-практических работ, связанных с асинхронными двигателями.
4. Комплект модулей – 1 шт.
Назначение
Модули предназначены для выполнения лабораторно-практических работ.
4.1 Модуль «Трехфазный источник питания» – 1 шт.
Назначение
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
4.2 Модуль «Трехфазный автотрансформатор» – 1 шт.
Назначение
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением.
4.3 Модуль «Преобразователь частоты» – 1 шт.
Назначение
Модуль «Преобразователь частоты» предназначен для высокоэффективного управления скоростью вращения трехфазного асинхронного двигателя переменного тока.
4.4 Модуль «Источник питания 24В» - 1 шт.
Назначение
Модуль «Источник питания 24В» предназначен для формирования постоянного и переменного напряжения с амплитудой 24В.
4.5 Модуль «Электромагнитный пускатель» – 3 шт.
Назначение
Модуль «Электромагнитный пускатель» предназначен для изучения принципов работы и схем включения электромагнитного пускателя.
4.6 Модуль «Кнопочный пост управления» – 1 шт.
Назначение
Модуль «Кнопочный пост управления» предназначен для управления элементами стенда.
4.7 Модуль «Тепловое реле» – 1 шт.
Назначение
Модуль «Тепловое реле» предназначен для изучения принципов работы и схемы подключения теплового реле.
4.8 Модуль «Реле тока» – 1 шт.
Назначение
Реле тока предназначено для обеспечения максимальной токовой защиты нагрузки в аварийных режимов.
4.9 Модуль «Реле напряжения» – 1 шт.
Назначение
Реле напряжения предназначено для защиты двигателей от пониженного напряжения, позволяет формировать блокировку по напряжению.
4.10 Модуль «Трехполюсный автоматический выключатель» – 1 шт.
Назначение
Модуль «Трехполюсный автоматический выключатель» предназначен для изучения принципов работы и схемы подключения трехполюсного автоматического выключателя.
4.11 Модуль «Авария» - 1 шт.
Назначение
Модуль «Авария» представляет собой устройство для моделирования аварийного режима с кнопочным управлением.
4.12 Модуль конденсаторного пуска
Назначение
Модуль конденсаторного пуска представляет собой устройство для включения трехфазного асинхронного двигателя от однофазной сети переменного тока, с возможностью реверса.
4.13 Модуль «Модуль связи (Источники питания)» - 1 шт.
Назначение
Модуль «Источники питания» предназначен для низковольтного питания микропроцессорных систем управления, а также является устройством сбора данных (режимных параметров модулей) для дальнейшей передачи их на компьютер по каналу USB.
Модуль оснащаются микропроцессорной системой.
5. Набор аксессуаров и документов – 1 шт.
5.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
5.2 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
5.3 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
5.4 Комплект технической документации – 1 шт.
5.4.1 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
5.4.2 Руководство по выполнению базовых экспериментов.
Назначение
Лабораторный стол предназначен для установки стойки с модулями, асинхронных двигателей и другого необходимого оборудования.
2. Стойка для установки модулей.
Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.
3. Асинхронный двигатель – 1 шт.
Назначение
Асинхронный двигатель предназначен для выполнения лабораторно-практических работ, связанных с асинхронными двигателями.
4. Комплект модулей – 1 шт.
Назначение
Модули предназначены для выполнения лабораторно-практических работ.
4.1 Модуль «Трехфазный источник питания» – 1 шт.
Назначение
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
4.2 Модуль «Трехфазный автотрансформатор» – 1 шт.
Назначение
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением.
4.3 Модуль «Преобразователь частоты» – 1 шт.
Назначение
Модуль «Преобразователь частоты» предназначен для высокоэффективного управления скоростью вращения трехфазного асинхронного двигателя переменного тока.
4.4 Модуль «Источник питания 24В» - 1 шт.
Назначение
Модуль «Источник питания 24В» предназначен для формирования постоянного и переменного напряжения с амплитудой 24В.
4.5 Модуль «Электромагнитный пускатель» – 3 шт.
Назначение
Модуль «Электромагнитный пускатель» предназначен для изучения принципов работы и схем включения электромагнитного пускателя.
4.6 Модуль «Кнопочный пост управления» – 1 шт.
Назначение
Модуль «Кнопочный пост управления» предназначен для управления элементами стенда.
4.7 Модуль «Тепловое реле» – 1 шт.
Назначение
Модуль «Тепловое реле» предназначен для изучения принципов работы и схемы подключения теплового реле.
4.8 Модуль «Реле тока» – 1 шт.
Назначение
Реле тока предназначено для обеспечения максимальной токовой защиты нагрузки в аварийных режимов.
4.9 Модуль «Реле напряжения» – 1 шт.
Назначение
Реле напряжения предназначено для защиты двигателей от пониженного напряжения, позволяет формировать блокировку по напряжению.
4.10 Модуль «Трехполюсный автоматический выключатель» – 1 шт.
Назначение
Модуль «Трехполюсный автоматический выключатель» предназначен для изучения принципов работы и схемы подключения трехполюсного автоматического выключателя.
4.11 Модуль «Авария» - 1 шт.
Назначение
Модуль «Авария» представляет собой устройство для моделирования аварийного режима с кнопочным управлением.
4.12 Модуль конденсаторного пуска
Назначение
Модуль конденсаторного пуска представляет собой устройство для включения трехфазного асинхронного двигателя от однофазной сети переменного тока, с возможностью реверса.
4.13 Модуль «Модуль связи (Источники питания)» - 1 шт.
Назначение
Модуль «Источники питания» предназначен для низковольтного питания микропроцессорных систем управления, а также является устройством сбора данных (режимных параметров модулей) для дальнейшей передачи их на компьютер по каналу USB.
Модуль оснащаются микропроцессорной системой.
5. Набор аксессуаров и документов – 1 шт.
5.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
5.2 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
5.3 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
5.4 Комплект технической документации – 1 шт.
5.4.1 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
5.4.2 Руководство по выполнению базовых экспериментов.
1. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска.
2. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора.
3. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с переключением обмотки статора со звезды на треугольник.
4. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и динамического торможения.
5. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса.
6. Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле.
7. Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании реле максимального тока.
8. Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя с блокировкой по напряжению, основанной на использовании реле максимального тока и реле минимального напряжения.
9. Сборка, настройка и проверка схемы частотного управления асинхронным двигателем.
10. Сборка и проверка схемы конденсаторного пуска асинхронного двигателя.
2. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора.
3. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с переключением обмотки статора со звезды на треугольник.
4. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и динамического торможения.
5. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса.
6. Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле.
7. Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании реле максимального тока.
8. Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя с блокировкой по напряжению, основанной на использовании реле максимального тока и реле минимального напряжения.
9. Сборка, настройка и проверка схемы частотного управления асинхронным двигателем.
10. Сборка и проверка схемы конденсаторного пуска асинхронного двигателя.
|
Потребляемая мощность, В·А |
1000 |
|
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В частота, Гц |
380 50 |
|
Класс защиты от поражения электрическим током |
I |
|
Диапазон рабочих температур, ˚С |
+10…+35 |
|
Влажность, % |
до 80 |
|
Габаритные размеры, мм длина (по фронту) ширина (ортогонально фронту) высота |
1000 600 1600 |
|
Масса, кг |
80 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Комплект лабораторного оборудования «Релейно-контакторные схемы управления асинхронного двигателя» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» изготовит Комплект лабораторного оборудования «Релейно-контакторные схемы управления асинхронного двигателя», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.
Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
