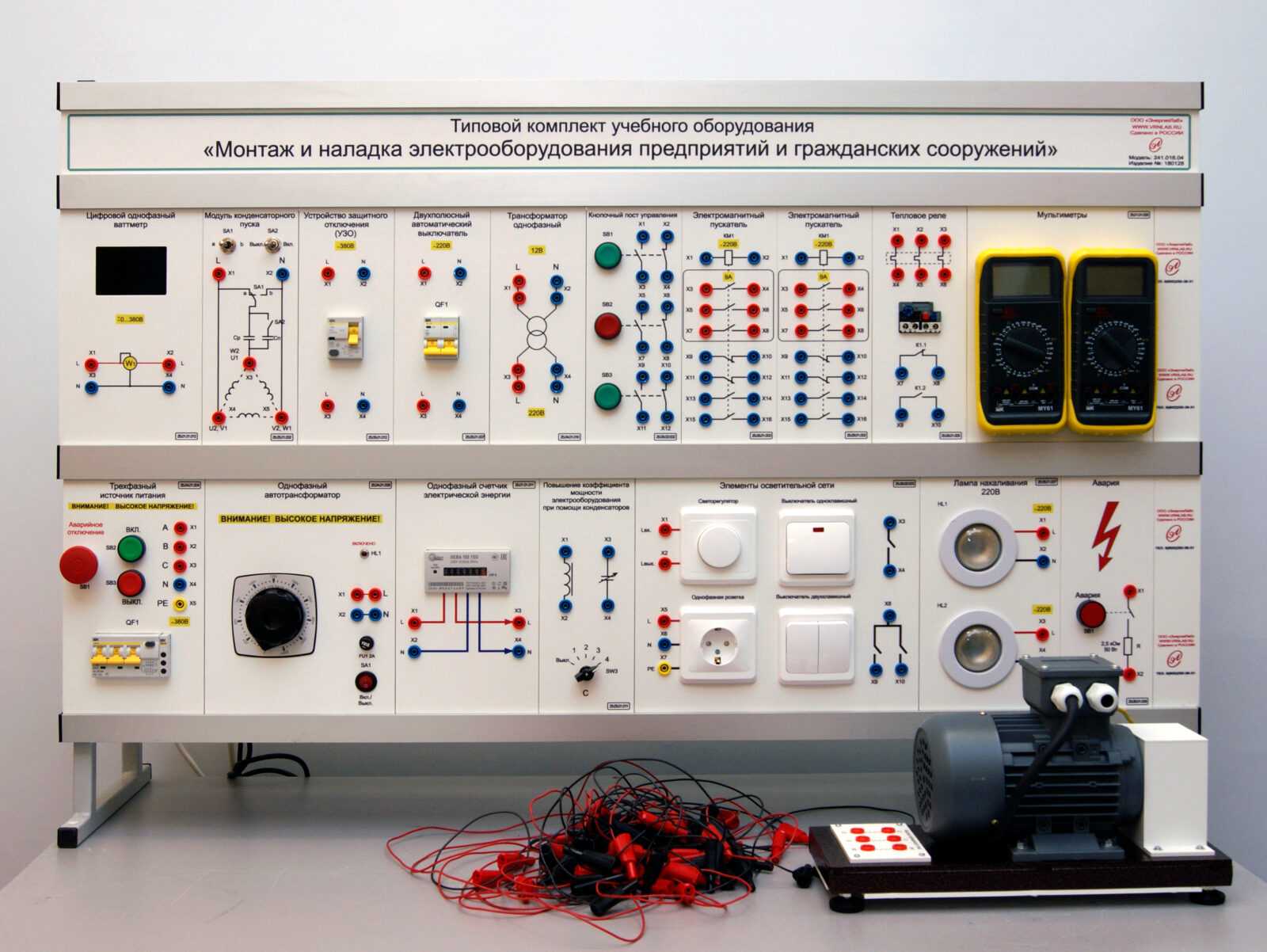

Типовой комплект учебного оборудования «Монтаж и наладка электрооборудования предприятий и гражданских сооружений»

Описание товара

  • Исполнение: Модульное, Настольное
  • Лабораторных работ: 13
  • Версия: Ручная

Комплект лабораторного оборудования «Монтаж и наладка электрооборудования предприятий и гражданских сооружений» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Лабораторные работы

  1. Изучение правил монтажа электроосвещения квартиры.
  2. Изучение различных схем соединения электроосветительных приборов.
  3. Изучение защиты осветительной сети.
  4. Проверка трансформаторов напряжения.
  5. Изучение схемы включения однофазного счетчика активной энергии.
  6. Поверка однофазного счетчика активной энергии.
  7. Повышение коэффициента мощности электрооборудования при помощи конденсаторов.
  8. Изучение работы устройства защитного отключения (УЗО).
  9. Изучение контакторов переменного тока.
  10. Тепловая защита асинхронного электродвигателя переменного тока.
  11. Изучение схемы конденсаторного пуска трехфазного асинхронного электродвигателя переменного тока.
  12. Изучение схемы нереверсивного магнитного пускателя.
  13. Изучение схемы реверсивного магнитного пускателя.

Комплект поставки

  1. Стойка для установки модулей.
  2. Асинхронный двигатель.
  3. Комплект соединительных проводов и сетевых шнуров.
  4. Паспорт.
  5. Мультимедийная методика.
  6. Техническое описание оборудование.
  7. Руководство по выполнению базовых экспериментов.
  8. Комплект модулей:

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также...

Модуль «Однофазный автотрансформатор» - 1 шт
Однофазный автотрансформатор предназначен для плавного регулирования однофазного напряжения переменного тока.

Модуль «Однофазный счетчик электрической энергии» - 1 шт
Однофазный счетчик электрической энергии предназначен для учета активной электроэнергии в однофазных цепях переменного тока. Электронный модуль расположен в корпусе с...

Модуль «Повышение коэффициента мощности электрооборудования при помощи конденсаторов» - 1 шт
Модуль «Повышение коэффициента мощности электрооборудования при помощи конденсаторов» предназначен для проведения одноименных лабораторных работ. Технические требования Модуль содержит реактивную нагрузку,...

Модуль «Элементы осветительной сети» - 1 шт
Модуль «Элементы осветительной сети» предназначен для проведения лабораторных работ. Технические требования Модуль содержит светорегулятор, однофазную розетку, выключатель одноклавишный, выключатель двухклавишный.

Модуль «Лампа накаливания 220В» - 1 шт
Модуль «Лампа накаливания 220В» предназначен для проведения лабораторных работ. Технические требования Модуль содержит две лампы накаливания.

Модуль «Цифровой однофазный ваттметр 380В» - 1 шт
Модуль «Цифровой однофазный ваттметр 380В» предназначен для измерения мощности, потребляемой от однофазной сети.   На дисплее отображаются действующие значения тока и...

Модуль «Модуль конденсаторного пуска» - 1 шт
Модуль конденсаторного пуска предназначен для конденсаторного пуска асинхронного двигателя от однофазной сети.

Модуль «Двухполюсный автоматический выключатель» - 1 шт
Двухполюсный автоматический выключатель предназначен для коммутации и защиты электрических цепей. Корпус модуля выполнен из ABS пластика, белого цвета, что снижает...

Модуль «Устройство защитного отключения» - 1 шт
Устройство защитного отключения предназначен для коммутации и защиты электрических цепей.

Модуль «Трансформатор однофазный» - 1 шт
Модуль «Трансформатор однофазный» предназначен для исследования однофазного трансформатора. Технические характеристики Номинальное напряжение, В 220/12 Номинальная мощность, ВА 30 Габариты (Д×В),...

Модуль «Кнопочный пост управления» - 1 шт
Кнопочный пост управления предназначен для проведения лабораторных работ. Технические требования Кнопочный пост управления содержит три кнопки без фиксации.

Модуль «Электромагнитный пускатель» - 2 шт
Электромагнитный пускатель предназначен для проведения лабораторных работ.

Модуль «Тепловое реле» - 1 шт
Тепловое реле предназначено для тепловой защиты асинхронных двигателей.

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления. Технические характеристики Габариты (Д×В), мм 200×260 Технические особенности Корпус модуля выполнен...

Модуль «Авария» - 1 шт
Сменный модуль «Авария» предназначен для моделирования аварийного режима - тока утечки. Технические особенности Корпус модуля выполнен из ABS пластика, толщиной...

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
