Типовой комплект учебного оборудования «Изучение антенн УКВ и СВЧ»

Модель: ЭЛБ-150.030.01

Задать вопрос

Спецификация

Запросить цену

Скидки

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Назначение
Комплект лабораторного оборудования «Изучение антенн УКВ и СВЧ» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

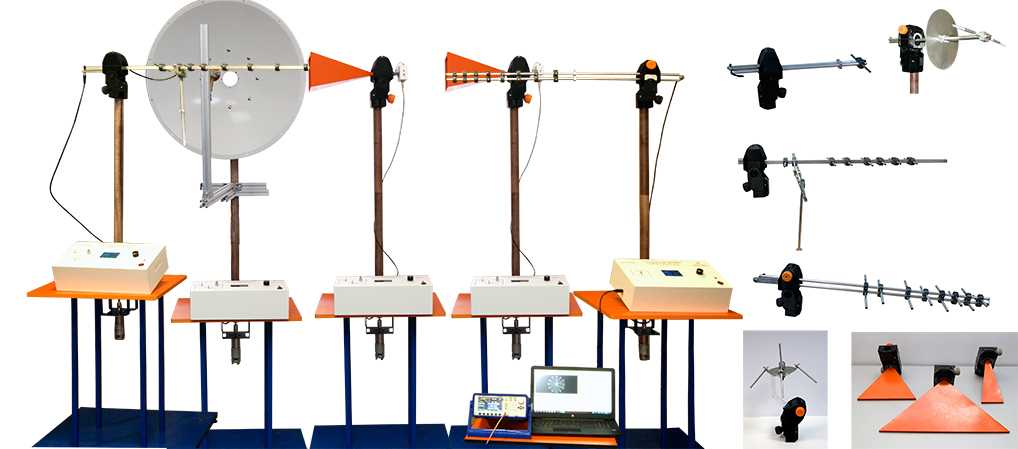

Конструктивно объект исследования (антенна) выполнена следующим образом:
на сварной стойке расположен подшипниковый узел с опорным подшипником. В подшипниковом узле вращается диэлектрическая штанга. На конце штанги размещен узел установки антенны. Узел обеспечивает изменение ориентации антенны относительно штанги (вращение вокруг оси антенны и поворот в вертикальной плоскости).

Привод штанги осуществляется от электродвигателя. Для обеспечения обратной связи по положению и скорости используется оптический энкодер с полым валом.
Стойка имеет размеры 700*700мм. Высота стойки и штанги выбрана таким образом, чтобы обеспечить расположение оси антенны на высоте 1800мм. Стойка имеет регулировочные ножки и полку для размещения приборов и вспомогательного оборудования.

Антенны УКВ
Исследуется УКВ антенны дециметрового диапазона: симметричный вибратор, антенна «Волновой канал», логопериодическая антенна, антенна подвижной специальной связи «Ground Plane».
Установка позволяет:
— исследовать диаграммы направленности симметричных вибраторов;
— получить экспериментальную оценку влияния контррефлектора на характеристики направленности;
— получить экспериментальную оценку влияния симметрирующего устройства на характеристики направленности.
— исследовать характеристики вибраторных антенн: логопериодической и антенны волновой канал;
— получить оценку по результатам эксперимента диапазонных свойств указанных типов антенн;
— получить экспериментальную оценку влияния элементов АВК антенны на форму её диаграммы направленности;
— обучать навыкам настройки антенн.
— получать диаграмму направленности антенны «Ground Plane».

Для оценки влияния на диаграмму направленности антенны «Волновой канал» предусмотрена возможность:
— оперативного изменения числа директоров, составляющих антенну;
— оперативного изменения длины плеч директоров, рефлектора и активного вибратора;
— оперативного изменения расстояния между элементами антенны.

Для оценки влияния на диаграмму направленности логопериодической антенны предусмотрена возможность:
— оперативного изменения длины плеч симметричных вибраторов, составляющих антенну;
— оперативного изменения расстояния между элементами антенны.

Передающая и приемные антенны установлены на поворотных устройствах, с возможностью электронного управления. Управление обоими поворотными устройствами осуществляется от одного персонального компьютера.

Поворотные устройства обеспечивают вращение антенн вокруг вертикальной оси.

Антенны крепится на поворотных устройствах с помощью диэлектрических штанг.

Генераторная секция обеспечивает питание передающей антенны в диапазоне частот от 500 МГц до 900 МГц. В наличии графический ЖК дисплей для цифровой индикации текущего значения частоты и амплитуды, а также форма сигнала. Регулируемый аттенюатор, диапазон регулирования 30 дБ c шагом 0,5 дБ. Выходная частота и уровень мощности регулируется при помощи энкодеров.

Генераторная секция обеспечивает возможность импульсной модуляции выходного сигнала внешним источником.

Антенны СВЧ
Установка позволяет:
- проводить исследования направленных свойств рупорных антенн;
- исследовать влияние геометрических параметров рупора на характеристики излучения;
- изучить конструкцию зеркальной параболической антенны;
- исследовать характеристики направленности и оценить влияния на них конструктивных параметров;

Для оценки влияния геометрических параметров на характеристики направленности рупорных антенн предусмотрено исследование 3 H-секториальных рупорных антенны с одинаковой длиной и разными углами раскрыва (меньше оптимального, равного оптимальному, больше оптимального) и 3 Е-секториальных рупорных антенны. Секториальные рупоры используются в установке в качестве приемных антенн.
При угле раскрыва секториального рупора больше оптимального проявляется наличие двух максимумов в характеристике направленности.

В качестве передающей антенны используется пирамидальный рупор с геометрическими размерами, близкими к оптимальным.

Для оценки влияния геометрических параметров на характеристики направленности зеркальной параболической антенны выбирается зеркало диаметром 0.7 м. Зеркало представляет собой вырезку из параболоида вращения, смещенную от оси. Фокусное расстояние параболоида – 0.3 м.

В качестве облучателя зеркальной параболической антенны используется конический рупор, состыкованный с волноводом круглого сечения. Крепление облучателя обеспечивает возможность:

- смещения облучателя из фокуса параболоида в продольном и поперечном направлении на расстояние 30 мм. При смещении облучателя из фокуса наблюдается изменение ширины главного лепестка и изменение его ориентации;
- поворота облучателя вокруг продольной оси для изменения поляризации принимаемой волны;
Генераторная секция обеспечивает выходную мощность СВЧ – 5 мВт. Питание генераторной секции обеспечивается от отдельного электронного блока, в котором предусмотрена:
- индикация тока с помощью цифрового индикатора;
- индикация наличия СВЧ мощности на выходе генераторной секции;
- возможность оперативного выключения мощности на выходе генераторной секции;

Комплектность

a:2:{s:4:"TYPE";s:4:"HTML";s:4:"TEXT";s:9697:"<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
 <td>

 № пп

 </td>
 <td>

 Наименование оборудования

 </td>
 <td>

 Характеристики оборудования

 </td>
 <td>

 Кол-во, шт.

 </td>
</tr>
<tr>
 <td>

 1

 </td>
 <td>

 Штатив лабораторный с поворотным устройством

 </td>
 <td>

 Точность установки угла: ±1 градус


 Точность измерения угла 0,1 градус


 Возможность дистанционного управления поворотным устройством с использованием персонального компьютера.

 </td>
 <td>

 5

 </td>
</tr>
<tr>
 <td>

 2

 </td>
 <td>

 Параболическая антенна

 </td>
 <td>

 Прямофокусная зеркальная параболическая антенна

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 3

 </td>
 <td>

 Комплект рупоров

 </td>
 <td>

 - пирамидальный рупор (2 шт)


 - Е рупор с углом раскрыва близким к оптимальному,


 - Е рупор с углом раскрыва меньше оптимального,


 - Е рупор с углом раскрыва больше оптимального,


 - Н рупор с углом раскрыва близким к оптимальному,


 - Н рупор с углом раскрыва меньше оптимального,


 - Н рупор с углом раскрыва больше оптимального,

 </td>
 <td>

 1 комплект

 </td>
</tr>
<tr>
 <td>

 4

 </td>
 <td>

 Детекторная секция

 </td>
 <td>

 на основе прямоугольного волновода сечением 23х10 мм.

 </td>
 <td>

 6

 </td>
</tr>
<tr>
 <td>

 5

 </td>
 <td>

 Генератор СВЧ

 </td>
 <td>

 Генерация на частоте 9 ГГц с выходной мощностью 5 мВт. Возможность изменения выходной частоты в пределах 10%.


 Выходной разъем: SMA

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 6

 </td>
 <td>

 Передающая антенна ЛПА

 </td>
 <td>

 ЛПА, число элементов -7, диапазон частот 500-900 МГц

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 7

 </td>
 <td>

 Приемная антенна «Волновой канал»

 </td>
 <td>

 число элементов -7, из них директоров-5, рефлектор -1, активный петлевой вибратор -1, диапазон частот 500-900 МГц

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 8

 </td>
 <td>

 Приемная антенна «Волновой канал»

 </td>
 <td>

 Длина вибратора: λ/4, :3λ/4,


 центральная частота 650 МГц;


 диапазон перестройки 10%.

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 9

 </td>
 <td>

 Генератор АКИП-3417/1

 </td>
 <td>

 Канал А (синус): 1 мкГц…1000 МГц


 Канал B: 1 мкГц…10 МГц


 Макс. разрешение 1 мкГц


 Канал A (система ФАПЧ): синус, прямоугольник


 Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)


 Вых. уровень (кан А/ В): -127 дБм… + 13 дБм/1 мВпик...10 Впик (50 Ом)


 Внутренний опорный генератор: ±1х10-6


 Виды модуляции (кан A): АМ, ЧМ, ЧМн, ФМн


 Функции (кан A): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы


 Графический ЖК-дисплей с диагональю 11 см

 </td>
 <td>

 1




 </td>
</tr>
<tr>
 <td>

 10

 </td>
 <td>

 Электронный регистратор

 </td>
 <td>

 Питание 220v/50Hz.


 Цифровая индикация.


 Потребляемая мощность 20 Вт


 Индикация уровня принимаемого сигнала

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 11

 </td>
 <td>

 Антенна «Симметричный вибратор»

 </td>
 <td>

 центральная частота 650 МГц;

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 12

 </td>
 <td>

 Рабочая станция

 </td>
 <td>

 Ноутбук с параметрами:


 15,6", RAM 4Gb, HDD 500Gb, Intel Core i3, DVD±RW, LAN, WiFi, Bluetooth,

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 13

 </td>
 <td>

 Программное обеспечение

 </td>
 <td>

 Программное обеспечение для управления поворотным устройством реализовывает следующие функции:


 возможность управления двумя поворотными устройствами одновременно без дополнительной коммутации;


 возможность управления поворотным устройством в горизонтальной плоскости (угол поворота 360 градусов);


 точность установки угла поворота ±1 градус;


 точность установки угла поворота ±0,1 градус;


 автоматизация обработки результатов, полученных в процессе измерений;


 построение диаграмм направленности антенн по результатам измерений;


 возможность наложения, полученных диаграмм направленности друг на друга, с выделением с помощью цвета;


 возможность вывода изображений на проектор;


 сохранение данных (таблиц, диаграмм направленности) в распространенных (общепринятых) форматах;


 возможность изменения названия таблиц с указанием типа антенны, сектора, шага;


 Возможность построения поляризационных характеристик, наложения их друг на друга с различными цветами, представления данных о ПХ и их изображений в общепринятых форматах.

 </td>
 <td>

 1

 </td>
</tr>
<tr>
 <td>

 14

 </td>
 <td>

 Комплект документации, включающий методические рекомендации.

 </td>
 <td>

 Руководство по эксплуатации (содержит инструкции по монтажу, подключению и настройке).


 Методические рекомендации по проведению лабораторных работ.




 </td>
 <td>

 1

 </td>
</tr>
</tbody>
</table>";}

Технические характеристики

Потребляемая мощность, В·А, не более	200
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В частота, Гц	220 50
Класс защиты от поражения электрическим током	I
Диапазон рабочих температур, ˚С	+10…+35
Влажность, %	80
Количество человек, которое одновременно и активно может работать на комплекте	2

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
