Лабораторный комплекс «Анализ и синтез радиотехнических цепей и сигналов»

Описание товара

Лабораторный комплекс представляет собой рабочее место для бригады студентов из двух человек и содержит ряд функциональных узлов для анализа и синтеза телекоммуникационных цепей и сигналов.

Лабораторный комплекс предназначен для проведения лабораторно-практических занятий

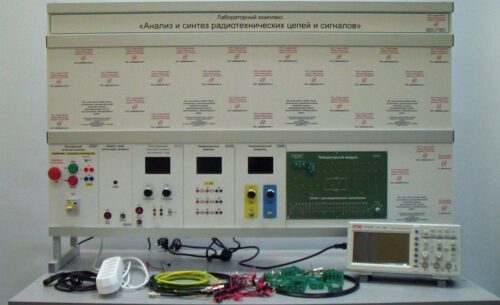

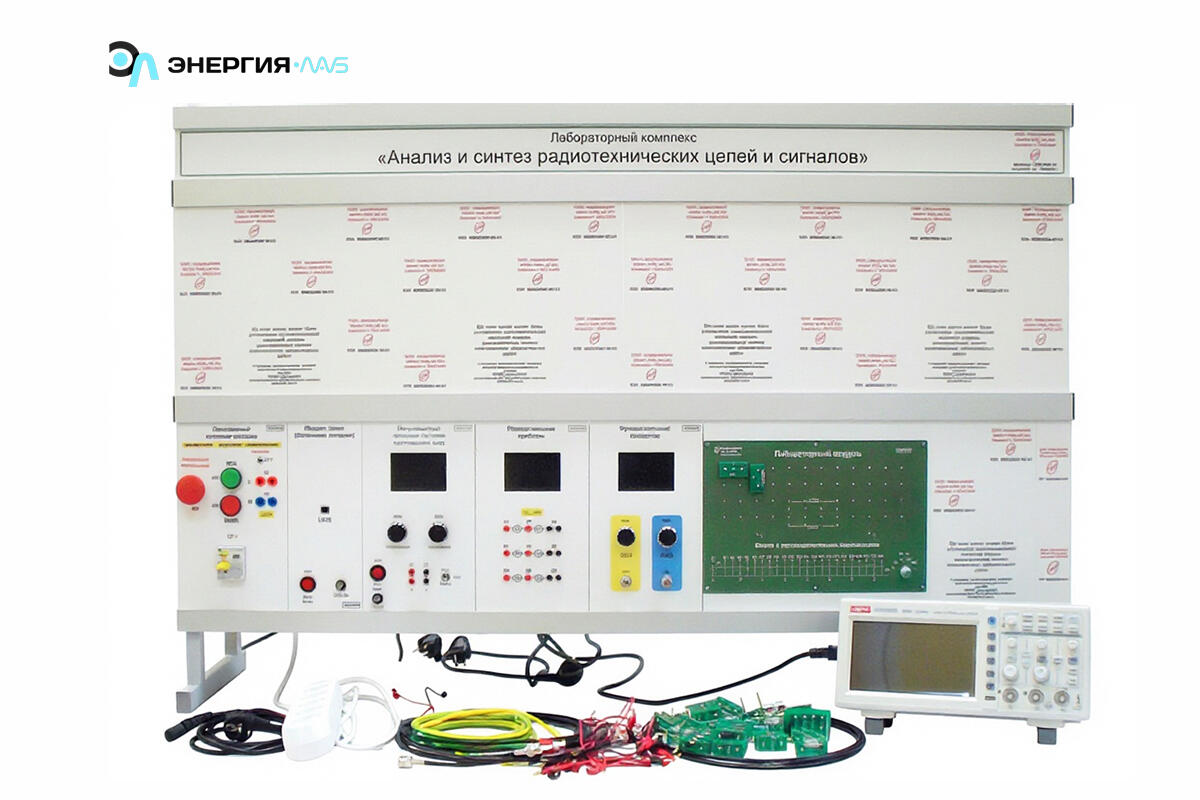

Конструктивно лабораторный комплекс выполнен в напольном исполнении. На лабораторной стойке установлены модули – лабораторный модуль и измерительно-генераторные модули. Цифровой двухканальный осциллограф располагается на лабораторном столе.
Основное измерительное оборудование, включая органы управления и индикации, расположено в модулях. Лабораторный модуль позволяет собирать электрические схемы для проведения лабораторных исследований.

Конструктивно измерительные-генераторные модули выполнены из ABS пластика, толщиной 4 мм, белого цвета (RAL 9003, теснение Z01), что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи, обозначения и предупреждающие знаки выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.

Конструктивно лабораторный модуль выполнен из ABS пластика, толщиной 4 мм, белого цвета (RAL 9003, теснение Z01), что снижает вероятность поражения электрическим током, при пробое на корпус. Лицевая панель выполнена из стеклотекстолита зеленого цвета.

Лабораторный модуль, содержит коммутационное поле, набор резисторов, набор конденсаторов, набор катушек индуктивности, операционные усилители, линию с распределёнными параметрами.

Измерительно-генераторные модули включают в себя двухканальный функциональный генератор, измерительные приборы, блок подключения к персональному компьютеру.

Осциллограф цифровой 1 шт.

Лабораторный стол состоит из основания и столешницы. Основание стола представляет собой сварную конструкцию, выполненную из металлического профиля 20×20×2, покрытого порошковой краской RAL 7035. Основание укомплектовывается упорами «Колесо» с установочной площадкой 60×60 мм и диаметром колеса 50 мм. На основании лабораторного стола жестко закреплена столешница, которая выполнена из диэлектрического материала.

Комплект соединительных проводов 1 шт.

Комплект документации на русском языке 1 шт.
1 Техническое описание (паспорт) лабораторного комплекса
2 Методические рекомендации для проведения лабораторных работ.
3 Количество двухчасовых лабораторных работ 16 шт.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
