Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

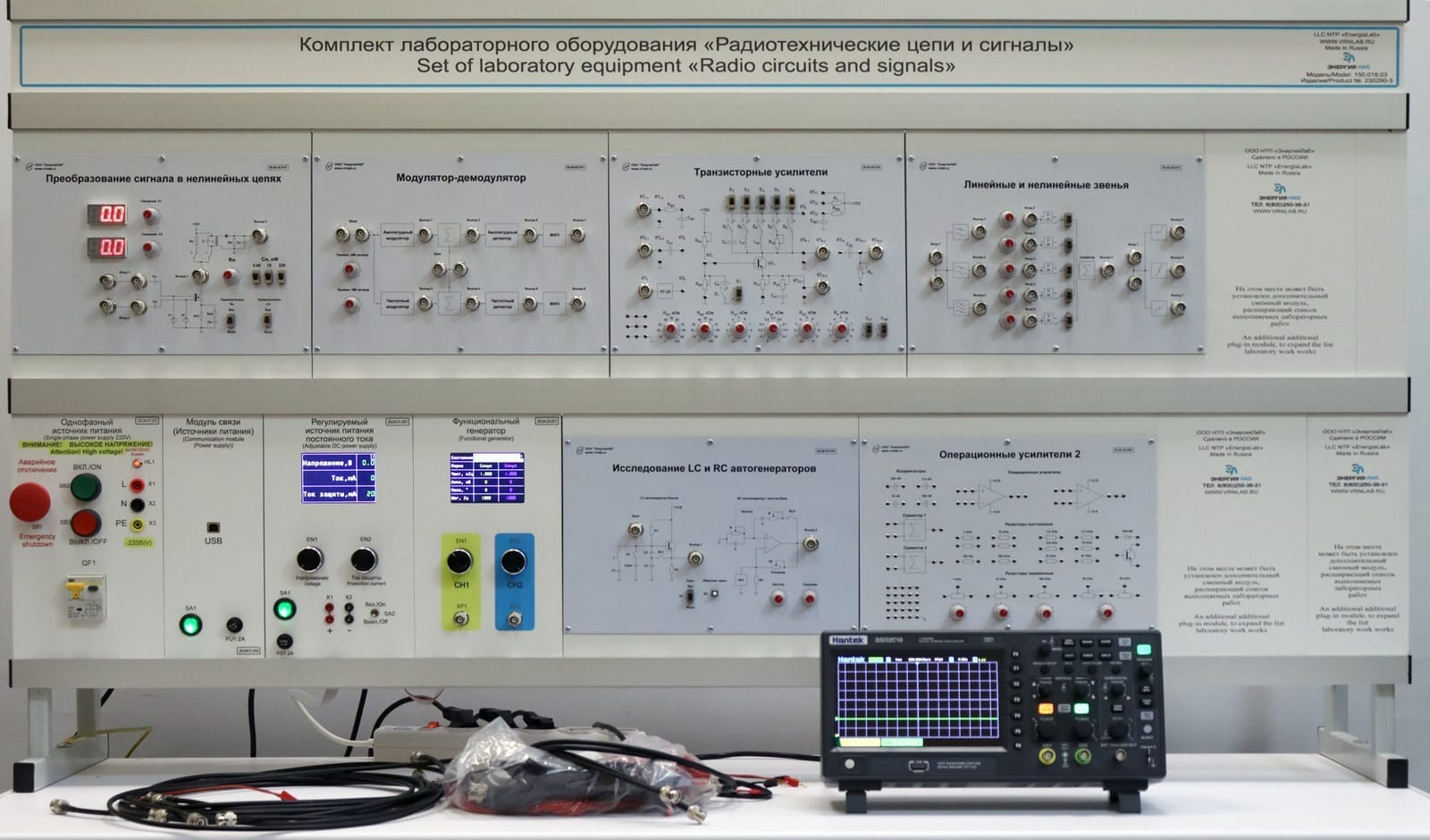

Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» выполнен в настольном исполнении: стойка с модулями установленная на лабораторном столе заказчика.

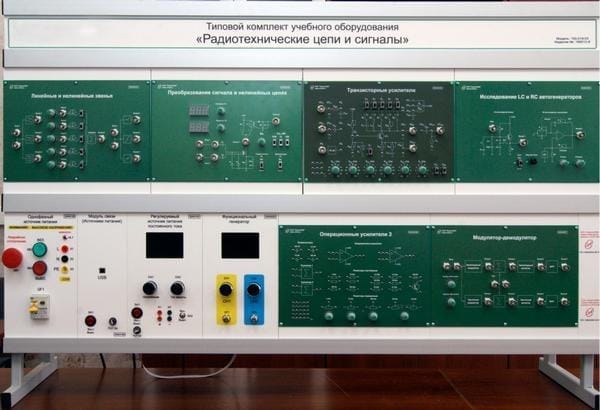

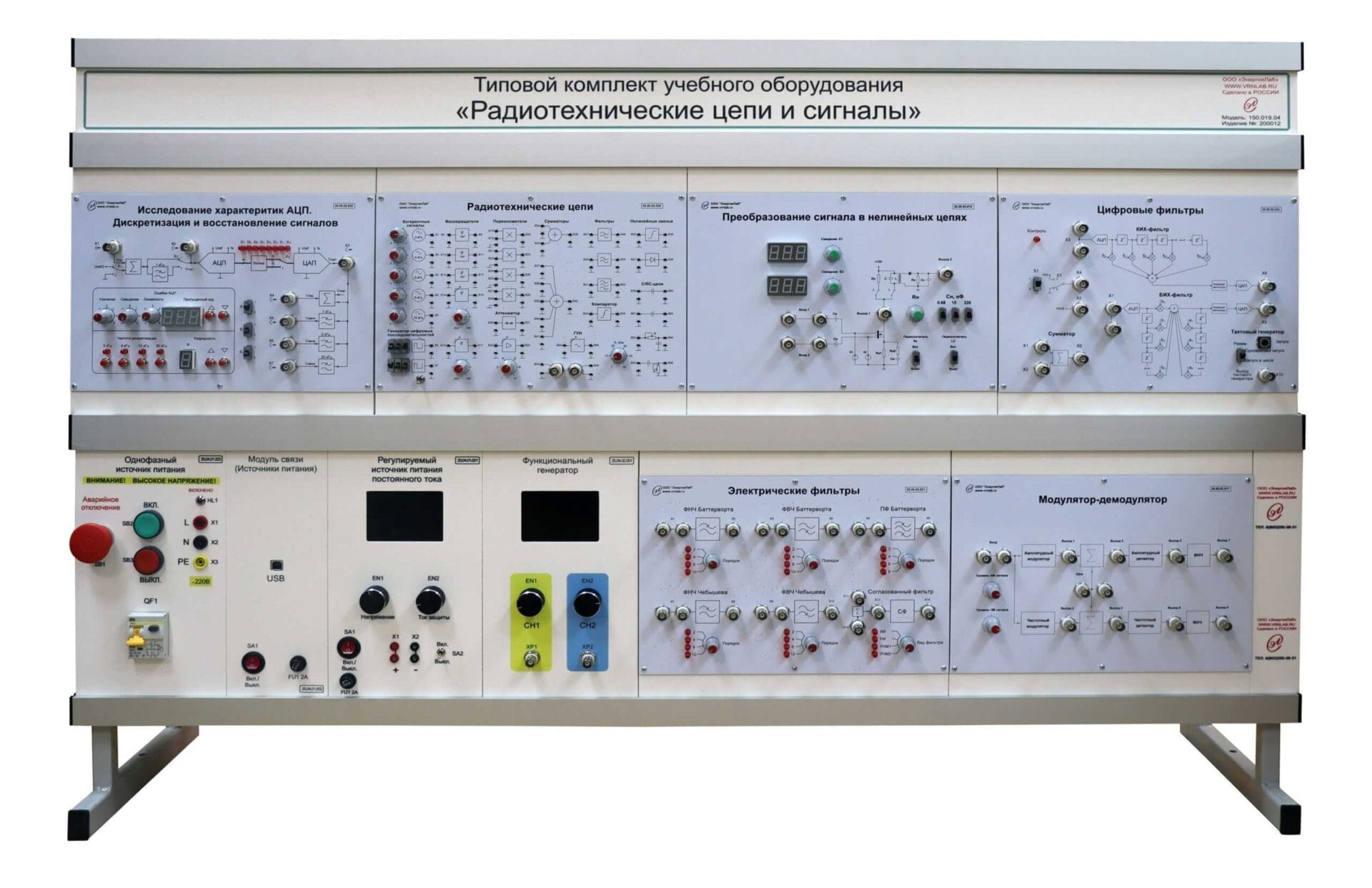

Типовой комплект учебного оборудования «Радиотехнические цепи и сигналы»
Модель: ЭЛБ-150.019.03
Задать вопрос
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Стойка для установки модулей - 1 шт.
Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.
2. Комплект модулей – 1 шт.
Назначение
Модули предназначены для выполнения лабораторно-практических работ.
2.1 Модуль «Однофазный источник питания» – 1 шт.
Назначение
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
2.2 Модуль «Функциональный генератор» – 1 шт.
Назначение
Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
2.3 Модуль «Регулируемый источник питания постоянного тока» - 1 шт.
Назначение
Модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения.
2.4 Модуль «Модуль связи (источник питания)» - 1 шт.
Назначение
Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.
2.5 Модуль «Линейные и нелинейные звенья» - 1 шт.
Назначение
Модуль «Линейные и нелинейные звенья» содержит линейные цепи (ФНЧ с частотами среза 3 и 6 кГц; ПФ с центральной частотой 6 кГц и полосой пропускания 0.5 кГц), нелинейные безынерционные цепи, а также сумматор c 5-ю входами для исследования синтеза сигналов методом сложения гармоник. Сигналы, подаваемые на входы сумматоров инвертируются.
2.6 Модуль «Преобразование сигналов в нелинейных цепях» - 1 шт.
Назначение
Модуль «Преобразование сигналов в нелинейных цепях» позволяет подробно изучать такие преобразования в радиотехнике, как изменение формы и спектра сигналов нелинейной безынерционной цепью, нелинейное резонансное усиление, умножение частоты, преобразование частоты, амплитудную модуляцию и детектирование АМ сигналов. Блок содержит усилитель на двухзатворном полевом транзисторе. Имеется возможность регулировки напряжения смещения, значение которого выводится на семисегментые индикаторы. Усилитель конфигурируется как резонансный и апериодический. Нагрузкой усилителя служит диодный детектор с плавно изменяемым активным и дискретно изменяемым реактивным сопротивлением.
2.7 Модуль «Транзисторные усилители» - 1 шт.
Назначение
Модуль содержит собранный транзисторный усилитель с возможностью конфигурирования в качестве схемы с общим эмиттером и общим коллектором, резонансной и резистивной нагрузкой.
2.8 Модуль «Исследование LC и RC автогенераторов» - 1 шт.
Назначение
Модуль блок «Исследование LC и RC автогенераторов» содержит LC-автогенератор Клаппа и RC-автогенератор с мостом Вина на операционном усилителе. Частота и петлевое усиление RC-автогенератора регулируется. Имеется возможность замыкать и размыкать цепи обратной связи автогенераторов.
2.9 Модуль «Операционные усилители» - 1 шт.
Назначение
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучению различных схем работы операционных усилителей.
2.5 Модуль «Модулятор-демодулятор» - 1 шт.
Модуль «Модулятор-демодулятор» обеспечивает возможность получения и детектирования сигналов с амплитудной и угловой модуляцией и манипуляцией, оценивать помехоустойчивость разных видов модуляции. Блок содержит амплитудный и частотный модуляторы, сумматоры, амплитудный и частотный детекторы, фильтры нижних частот. Для контроля сигналов на выходе каждого блока предусмотрены разъемы BNC.
3. Набор аксессуаров и документов – 1 шт.
3.1 Осциллограф – 1 шт.
3.2 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
3.3 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
3.4 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
3.5 Комплект программного обеспечения – 1 шт.
Назначение
Комплект программного обеспечения предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
3.5.1 Программный комплекс ELAB – 1 шт.
Назначение
Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
3.6 Комплект технической документации – 1 шт.
3.6.1 Техническое описание оборудования – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
3.6.2 Краткие теоретические сведения – 1 шт.
Набор документации, содержащий основные теоретические сведения.
3.6.3 Руководство по выполнению базовых экспериментов – 1 шт.
Руководство включает цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ:
Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.
2. Комплект модулей – 1 шт.
Назначение
Модули предназначены для выполнения лабораторно-практических работ.
2.1 Модуль «Однофазный источник питания» – 1 шт.
Назначение
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
2.2 Модуль «Функциональный генератор» – 1 шт.
Назначение
Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
2.3 Модуль «Регулируемый источник питания постоянного тока» - 1 шт.
Назначение
Модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения.
2.4 Модуль «Модуль связи (источник питания)» - 1 шт.
Назначение
Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.
2.5 Модуль «Линейные и нелинейные звенья» - 1 шт.
Назначение
Модуль «Линейные и нелинейные звенья» содержит линейные цепи (ФНЧ с частотами среза 3 и 6 кГц; ПФ с центральной частотой 6 кГц и полосой пропускания 0.5 кГц), нелинейные безынерционные цепи, а также сумматор c 5-ю входами для исследования синтеза сигналов методом сложения гармоник. Сигналы, подаваемые на входы сумматоров инвертируются.
2.6 Модуль «Преобразование сигналов в нелинейных цепях» - 1 шт.
Назначение
Модуль «Преобразование сигналов в нелинейных цепях» позволяет подробно изучать такие преобразования в радиотехнике, как изменение формы и спектра сигналов нелинейной безынерционной цепью, нелинейное резонансное усиление, умножение частоты, преобразование частоты, амплитудную модуляцию и детектирование АМ сигналов. Блок содержит усилитель на двухзатворном полевом транзисторе. Имеется возможность регулировки напряжения смещения, значение которого выводится на семисегментые индикаторы. Усилитель конфигурируется как резонансный и апериодический. Нагрузкой усилителя служит диодный детектор с плавно изменяемым активным и дискретно изменяемым реактивным сопротивлением.
2.7 Модуль «Транзисторные усилители» - 1 шт.
Назначение
Модуль содержит собранный транзисторный усилитель с возможностью конфигурирования в качестве схемы с общим эмиттером и общим коллектором, резонансной и резистивной нагрузкой.
2.8 Модуль «Исследование LC и RC автогенераторов» - 1 шт.
Назначение
Модуль блок «Исследование LC и RC автогенераторов» содержит LC-автогенератор Клаппа и RC-автогенератор с мостом Вина на операционном усилителе. Частота и петлевое усиление RC-автогенератора регулируется. Имеется возможность замыкать и размыкать цепи обратной связи автогенераторов.
2.9 Модуль «Операционные усилители» - 1 шт.
Назначение
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучению различных схем работы операционных усилителей.
2.5 Модуль «Модулятор-демодулятор» - 1 шт.
Модуль «Модулятор-демодулятор» обеспечивает возможность получения и детектирования сигналов с амплитудной и угловой модуляцией и манипуляцией, оценивать помехоустойчивость разных видов модуляции. Блок содержит амплитудный и частотный модуляторы, сумматоры, амплитудный и частотный детекторы, фильтры нижних частот. Для контроля сигналов на выходе каждого блока предусмотрены разъемы BNC.
3. Набор аксессуаров и документов – 1 шт.
3.1 Осциллограф – 1 шт.
3.2 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
3.3 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
3.4 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
3.5 Комплект программного обеспечения – 1 шт.
Назначение
Комплект программного обеспечения предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
3.5.1 Программный комплекс ELAB – 1 шт.
Назначение
Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
3.6 Комплект технической документации – 1 шт.
3.6.1 Техническое описание оборудования – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
3.6.2 Краткие теоретические сведения – 1 шт.
Набор документации, содержащий основные теоретические сведения.
3.6.3 Руководство по выполнению базовых экспериментов – 1 шт.
Руководство включает цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ:
1. Спектральный анализ детерминированных сигналов.
2. Исследование модулированных радиосигналов.
3. Исследование линейных стационарных цепей во временной области.
4. Исследование прохождения детерминированных сигналов через нелинейные цепи.
5. Исследование нелинейного резонансного усиления и умножения частоты.
6. Исследование амплитудного модулятора.
7. Исследование транзисторного однокаскадного усилителя.
8. Исследование усилителей с обратной связью.
9. Исследование LC автогенератора гармонических колебаний.
10. Исследование RC автогенератора гармонических колебаний.
2. Исследование модулированных радиосигналов.
3. Исследование линейных стационарных цепей во временной области.
4. Исследование прохождения детерминированных сигналов через нелинейные цепи.
5. Исследование нелинейного резонансного усиления и умножения частоты.
6. Исследование амплитудного модулятора.
7. Исследование транзисторного однокаскадного усилителя.
8. Исследование усилителей с обратной связью.
9. Исследование LC автогенератора гармонических колебаний.
10. Исследование RC автогенератора гармонических колебаний.
|
Потребляемая мощность, В·А |
100 |
|
Электропитание: от однофазной сети переменного тока с защитным проводниками напряжением, В частота, Гц |
220 50 |
|
Класс защиты от поражения электрическим током |
I |
|
Диапазон рабочих температур, ˚С |
+10…+35 |
|
Влажность, % |
до 80 (диапазонное значение) |
|
Габаритные размеры, мм длина (по фронту) ширина (ортогонально фронту) высота |
1200 300 800 |
|
Масса, кг |
30 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Типовой комплект учебного оборудования «Радиотехнические цепи и сигналы» от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.
Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.
ООО «ЭнергияЛаб» доставит Типовой комплект учебного оборудования «Радиотехнические цепи и сигналы», произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.
Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
