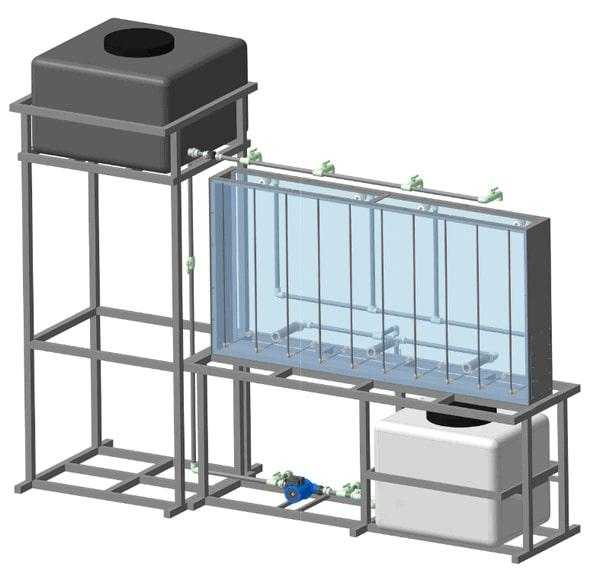

Комплект фильтрационного лотка с горизонтальным дренажем

Комплект фильтрационного лотка с горизонтальным дренажем
Модель: ЭЛБ-030.019.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Лоток предназначается для экспериментального изучения процесса фильтрации в пористых средах в лабораторных условиях. Фильтрационный лоток облегчает процесс исследования динамики жидкости и позволяет проводить наглядные лабораторные работы.
Демонстрационные возможности (функции):
• Визуализация линий фильтрационных токов;
• Построение фильтрационной сетки;
• Определение фильтрационных расходов;
• Фильтрация под шпунтовой стенкой;
• Фильтрация через земляную плотину;
• Контроль фильтрации через проницаемые грунты в дренаж в подстилающем грунте;
• Осушение водонасыщенного грунта системным дренажем;
• Визуализация инфильтрационного питания.

В комплект поставки входят все элементы и комплектующие для полноценной работы лотка с возможностью выполнять все функции.

Внешние габариты лотка см:

Д200 x В100 x Ш25

Дно лотка расположено от пола на расстоянии, см

90

В передней стенке лотка установлены 10 пьезометры на расстоянии друг от друга, см

10

Установлен кран в местах выхода дренажных труб из лотка, шт

3

Стенки лотка выполнены из прозрачного оргстекла, толщиной, мм.

10

Все стыки гидроизолированы

клеем

Диаметр дренажных труб из ПВХ, диаметром, мм

15

Дренажное полотно DELTA-GEO-DRAIN-TP, размеры, мм

250х800

Каркас металлический Ст. 5

Уголок

Тавр



50х50

50х50х50

Подставка металлическая Ст.

Труба прямоугольная, толщиной 4мм

Труба прямоугольная, толщиной 4мм



300х200х100

700х300х150

Регулирующий бак для подачи воды в лоток, мм

1000х1000х500

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
