Исполнение настольное, ручное.
Лабораторный стенд «Защита от теплового излучения» (далее – стенд) предназначен для проведения лабораторных работ в курсе безопасности жизнедеятельности и позволяет проводить измерения интенсивности теплового излучения в зависимости от расстояния до источника, определения эффективности защитных свойств экранов из различных материалов.
Стенд предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

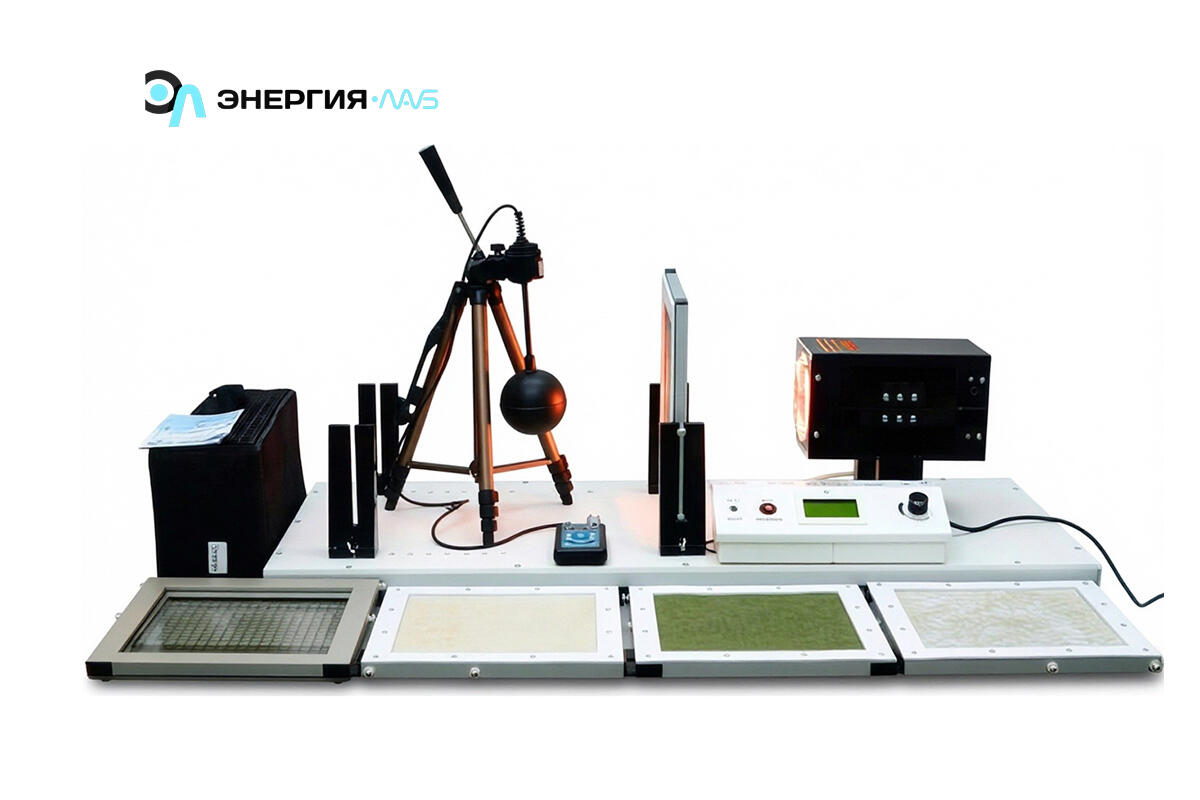

Лабораторный стенд «Защита от теплового излучения»
Модель: ЭЛБ-011.002.02
Задать вопрос
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
Лабораторный стенд выполнен в настольном исполнении и может быть размещен на любом столе с размерами столешницы не менее 1200х600 мм.
Стенд включает в свой состав:
2.1. Основание.
2.2. Источник теплового излучения.
2.3. Измеритель интенсивности теплового излучения.
2.4. Набор экранов, изготовленных из различных материалов.
В состав входит также электронный блок. Электронный блок предназначен для ввода электропитания в стенд, обеспечения защиты от перегрузки, управления мощностью источника теплового излучения.
Стенд должен содержать микропроцессорную систему с органами управления экспериментом и с выводом информации на графический ЖК дисплей.
Данные на графическом ЖК дисплее должны отображаться в построчно в формате: наименование параметра, единица измерения, значение параметра.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей. Конкретный состав субмодулей, установленных на базовую платформу определяется назначением стенда.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод; тактовая частота I2С 100 кГц.
Корпус должен быть выполнен из АБС пластика. Лицевые панели должны иметь текстуру типа Z01, для обеспечения устойчивости надписей и мнемосхем к царапинам и иным внешним повреждениям.
На задней панели должен быть расположен разъем для подключения к сети электропитания, держатель плавкого предохранителя.
На лицевой панели должен быть клавишный выключатель с подсветкой, индикатор «Сеть», графический ЖК дисплей, ручка регулятора мощности.
Комплектность
1. Стенд «Защита от теплового излучения» – 1 шт.;
2. Диск с методическим обеспечением – 1 шт.;
3. Диск с учебным видеороликом – 1 шт.;
4. Гарантийный талон – 1 шт.;
5. Паспорт – 1 шт.
Стенд включает в свой состав:
2.1. Основание.
2.2. Источник теплового излучения.
2.3. Измеритель интенсивности теплового излучения.
2.4. Набор экранов, изготовленных из различных материалов.
В состав входит также электронный блок. Электронный блок предназначен для ввода электропитания в стенд, обеспечения защиты от перегрузки, управления мощностью источника теплового излучения.
Стенд должен содержать микропроцессорную систему с органами управления экспериментом и с выводом информации на графический ЖК дисплей.
Данные на графическом ЖК дисплее должны отображаться в построчно в формате: наименование параметра, единица измерения, значение параметра.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей. Конкретный состав субмодулей, установленных на базовую платформу определяется назначением стенда.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод; тактовая частота I2С 100 кГц.
Корпус должен быть выполнен из АБС пластика. Лицевые панели должны иметь текстуру типа Z01, для обеспечения устойчивости надписей и мнемосхем к царапинам и иным внешним повреждениям.
На задней панели должен быть расположен разъем для подключения к сети электропитания, держатель плавкого предохранителя.
На лицевой панели должен быть клавишный выключатель с подсветкой, индикатор «Сеть», графический ЖК дисплей, ручка регулятора мощности.
Комплектность
1. Стенд «Защита от теплового излучения» – 1 шт.;
2. Диск с методическим обеспечением – 1 шт.;
3. Диск с учебным видеороликом – 1 шт.;
4. Гарантийный талон – 1 шт.;
5. Паспорт – 1 шт.
Основные технические характеристики
• Наибольшая потребляемая мощность, Вт – 400;
• Электропитание – однофазное с нулевым рабочим и защитным проводниками 220 В, 50 Гц;
• Габаритные размеры, мм (ДхШхВ) –1100х500х400;
• Масса, кг – не более 15.
• Наибольшая потребляемая мощность, Вт – 400;
• Электропитание – однофазное с нулевым рабочим и защитным проводниками 220 В, 50 Гц;
• Габаритные размеры, мм (ДхШхВ) –1100х500х400;
• Масса, кг – не более 15.
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
