Лабораторный стенд «Пневматическая система грузового автомобиля КАМАЗ с прицепом»

Описание товара

Исполнение напольное, ручное.

Лабораторный стенд «Пневматическая система грузового автомобиля КАМАЗ с прицепом» предназначен для изучения устройства пневматической системы грузового автомобиля, отдельных элементов пневматической системы на примере автомобиля КАМАЗ, позволяет приобрести практические навыки по сборке пневматических схем с использованием пневматических шлангов с быстроразъемными соединениями (БРС).

Стенд обеспечивает изучение отдельных элементов пневматической системы автомобиля КАМАЗ.

Стенд позволяет приобрести практические навыки по сборке пневматических схем с использованием пневматических шлангов с быстроразъемными соединениями (БРС).

Состав и конструкция:

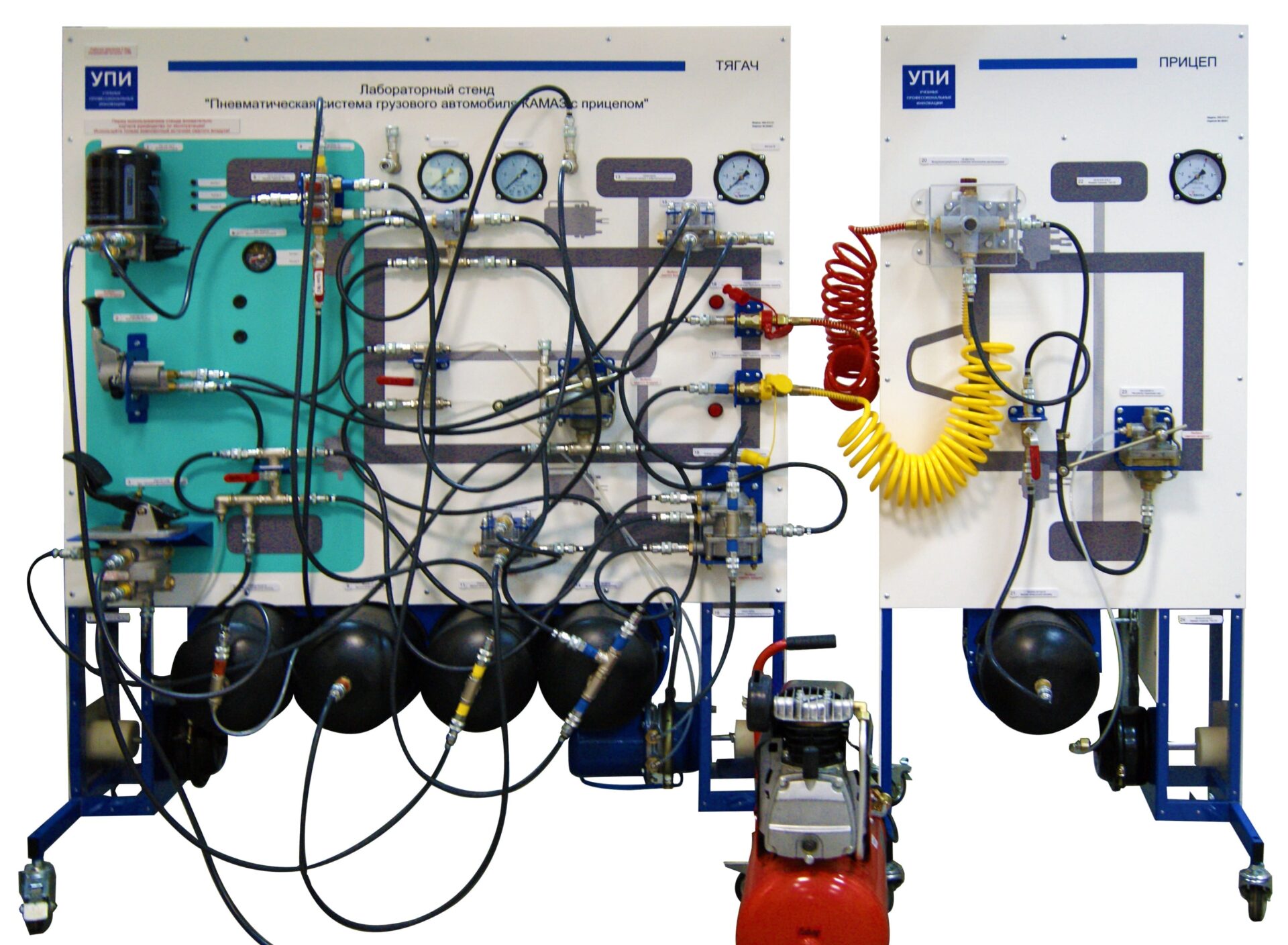

Конструктивно стенд представляет собой сварные металлические рамы, установленные на поворотных колесных опорах с тормозами. Одна рама содержит компоненты пневматической системы грузового автомобиля, вторая рама содержит компоненты пневматической системы прицепа.

Соединение компонентов в рабочую схему осуществляется с помощью пневматических шлангов с БРС.

В состав стенда входит компрессор с электроприводом.

Конструктивное оформление стенда обеспечивает наглядность для возможности идентифицировать отдельные компоненты, пневматические магистрали.

В состав стенда входят манометры для измерения давления в различных участках системы.

В конструкцию стенда внесены элементы (краны, дроссели) которые позволяют моделировать неисправности в системе, для обеспечения контроля знаний учащихся.

Базовые эксперименты (лабораторные работы)

  1. изучения принципов построения и работы пневматической тормозной системы грузового автомобиля;
  2. изучения основных компонентов пневматической системы и получения первичных навыков по диагностике подобных систем;
  3. изучение назначения основных пневмоагрегатов тормозной системы:
    1. четырехконтурный защитный воздушный клапан
    2. автоматический регулятор тормозных сил
    3. кран стояночного тормоза
    4. кран двухсекционный с педалью
    5. двухмагистральный перепускной клапан
    6. ускорительный клапан
    7. клапан управления тормозами прицепа
    8. энергоаккумулятор
    9. тормозные камеры
    10. баллон воздушный (ресивер)
    11. осушитель воздуха
    12. воздухораспределитель тормозов прицепа/полуприцепа

Программное обеспечение поставляемое в комплекте представляет собой интерактивные курсы по следующим темам:

  1. Хранение пневматической энергии,
  2. Системы защиты и безопасности пневматических систем,
  3. Изменение (преобразование) пневматической энергии (клапаны, корректор нагрузки и механизм управления прицепом),
  4. Контрольные мероприятия в пневматическом контуре с применением манометров.

Комплект поставки

1. Стенд в сборе – 1шт.
2. Комплект пневматических шлангов с БРС – 1компл.
3. Комплект ЗИП – 1компл.
4. Диск с программным обеспечением – 1шт.
5. Диск с методическими указаниями – 1шт
6. Диск с учебным видеороликом – 1шт.
7. Руководство по эксплуатации – 1шт.
8. Гарантийный талон – 1шт.
9. Паспорт – 1шт.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
