Демонстрационная модель "Зубчато-рычажный механизм"

Модель "Зубчато-рычажный механизм" предназначена для демонстрации.

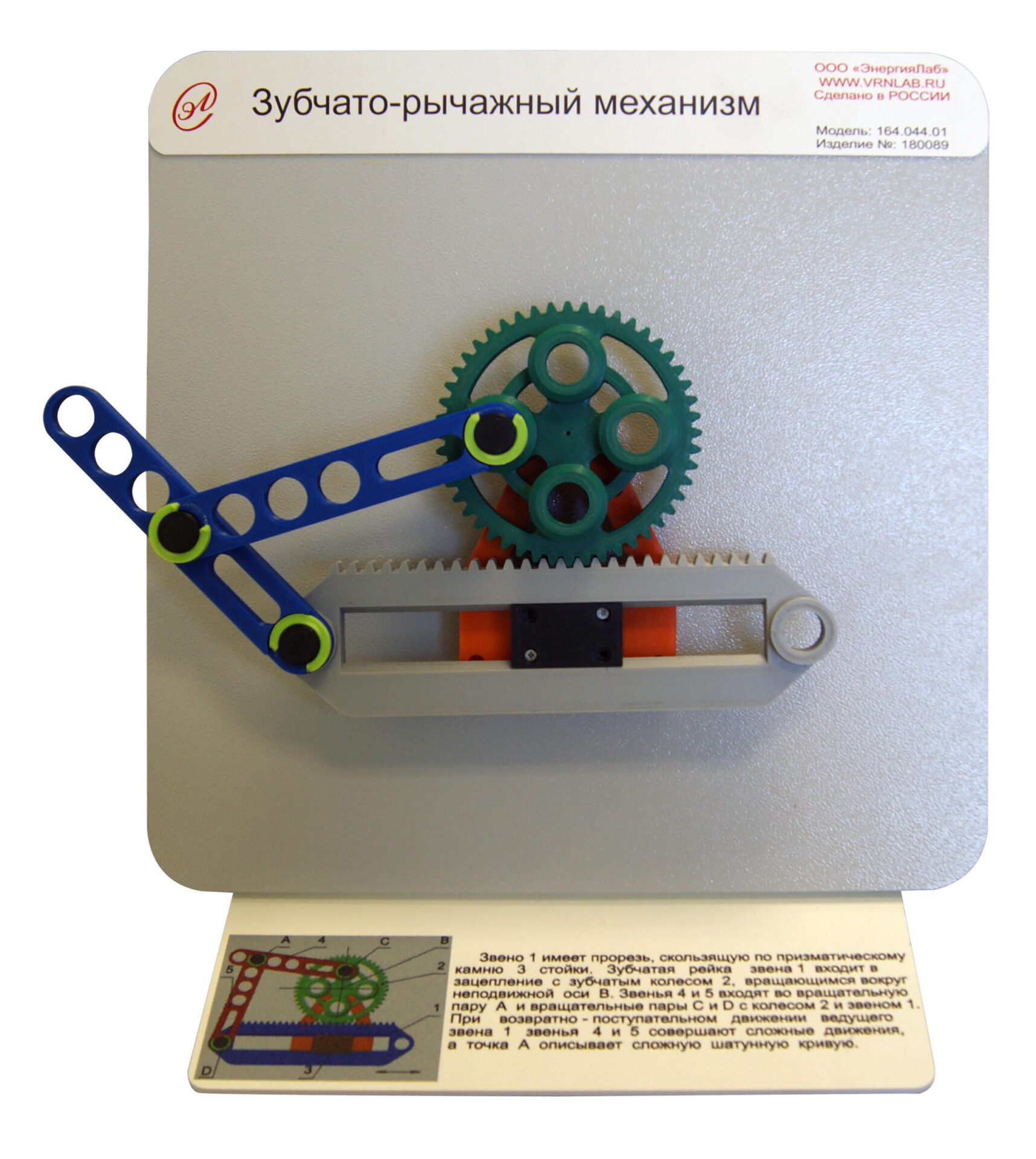

Стенд представляет собой металлическую подставку на которой размещена демонстрационная модель "Зубчато-рычажный механизм", табличка с названием и табличка с кратким описанием самой демонстрационной модели.

Движение механизма приводится вручную.

Может использоваться как наглядное пособие для обучения при чтении лекций и демонстрация зубчато-рычажного механизма.

Звено (1) имеет прорезь, скользящую по призматическому камню (3) стойки. Зубчатая рейка звена (1) входит в зацепление с зубчатым колесом (2), вращающемся вокруг неподвижной оси (В). Звенья (4) и (5) входят во вращательную пару (А) и вращательные пары (С) и (D) с колесом (2) и звеном (1). При возвратно-поступательном ведущего звена (1) звенья (4) и (5) совершают сложные движения, а точка (А) описывает сложную шатунную кривую.
