Автоматизированный учебно лабораторный комплекс «Определение резонанса валов»

Заглушка видео

Описание товара

Учебно лабораторный комплекс формирует рабочее место для бригады из 2-4 студентов и предназначен для проведения серии экспериментов лабораторного практикума по теории машин и механизмов, теории колебаний и смежных технических дисциплин.

Учебный лабораторный комплекс относится к классу информационно - измерительных систем и условно состоит из экспериментальной (механической) части и программного измерительного комплекса.

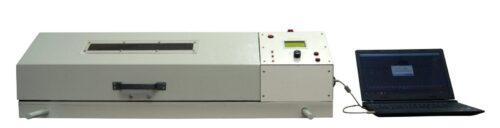

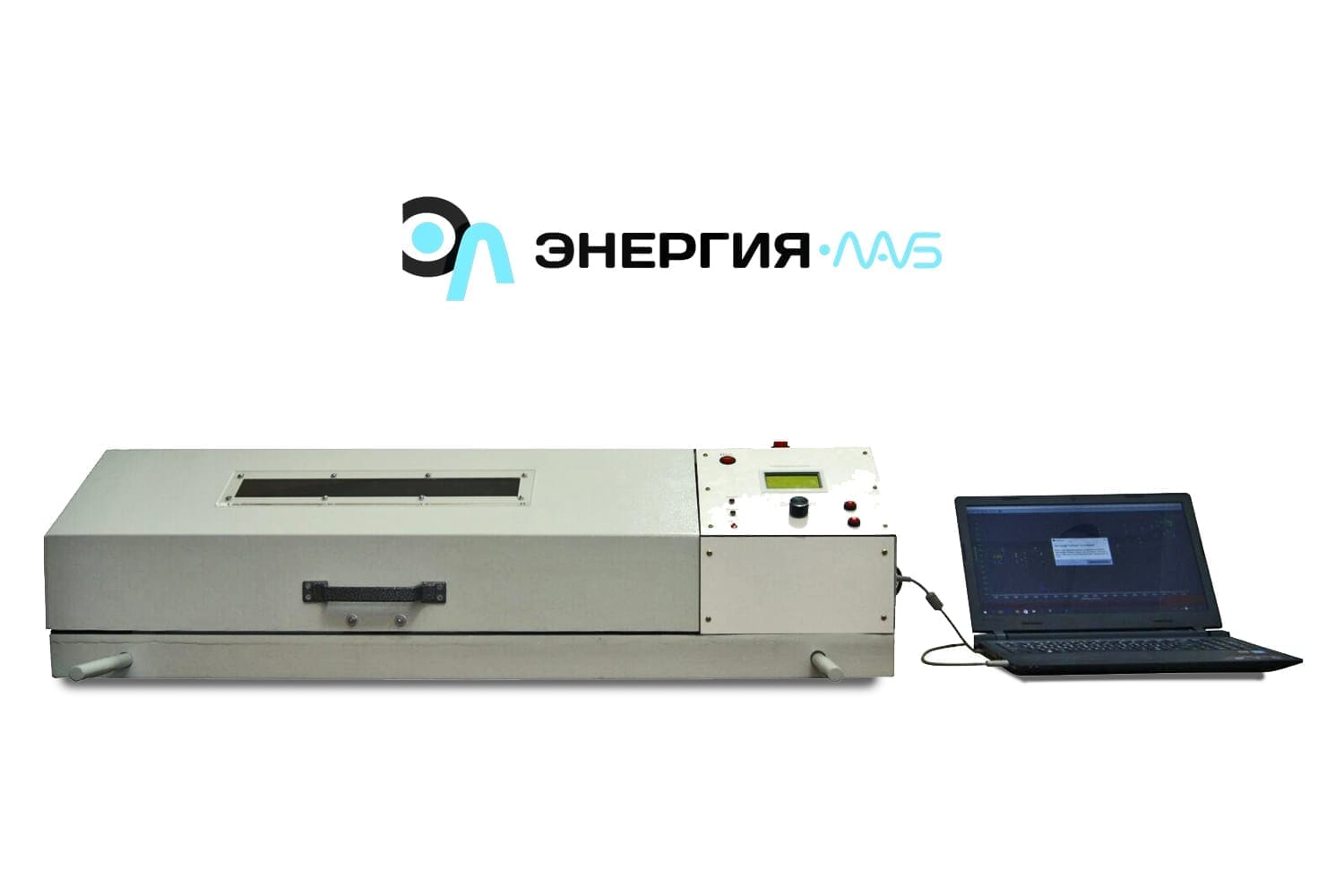

Экспериментальная часть учебного комплекса реализована в виде настольной функционально-законченной конструкции, представляющей собой массивную силовую раму с установленной на ней приводным модулем с электродвигателем, устройства управления частоты вращения двигателя, узлами установки и фиксации исследуемого вала с перемещаемыми опорами, устройства сбора информации: датчики положения и скорости вращения, вала, а также система бесконтактных датчиков поперечного перемещения (вибрации) вала.

Для снижения механических нагрузок на механическую часть приводного модуля, соединение электродвигателя с исследуемым образцом вала осуществляется с помощью гибкой муфты.

Предусмотрена возможность ручного перемещения одной из опор исследуемого вала, что позволяет исследовать валы различной длинны.

Разбаланс вала обеспечивается диском, фиксируемым на валу с помощью цанговых зажимов. В диске имеются отверстия с резьбой, для установки двух дополнительных грузов, вызывающих смещение центра масс с оси вращения вала.

Предусмотрена пассивная и активная система безопасности эксплуатации учебного комплекса. Датчиками активной системы безопасности являются концевые выключатели, исключающие возможность запуска электродвигателя с поднятым защитным кожухом. Пассивная система безопасности обеспечивается двумя кронштейнами с демпфирующими втулками, выполняющие функции ограничения максимальной амплитуды биения.

Во время проведения эксперимента, рабочие части установки закрываются прочным защитным кожухом с электромагнитным фиксатором – замком, исключающий доступ обучаемых к потенциально опасным частям учебного комплекса.

Передняя панель кожуха содержит смотровое окно с подсветкой для визуального наблюдения биения вала во время эксперимента.

На монитор ноутбука (компьютера) выводятся показатели амплитуды колебаний исследуемого вала и частоты вращения вала.

Базовые эксперименты (лабораторные работы)

  • Определения критических частот вращения вала при различной инерционной нагрузке;
  • Определения критических частот вращения вала при различном расстоянии между опорами;
  • Определение АЧХ вала при различной инерционной нагрузке;
  • Определение АЧХ вала при различном расстоянии между опорами;

Комплект поставки

Наименование

Количество, шт.

1

Учебный лабораторный стенд

1

2

Ноутбук

1

3

Мышь

1

4

Диск с программным обеспечением

1

5

Диск с мультимедийной методикой

1

6

Диск с методическими материалами по выполнению лабораторных работ

1

7

Сертификат ИСО

1

Технические характеристики

1.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания - однофазная сеть 220 В, 50 Гц
Потребляемая мощность (без ПЭВМ) - 300 Вт
Диапазон частот вращения вала, Гц 5 – 65
Габаритные размеры (Без ПЭВМ), мм - длина 1100 глубина 400 высота 300
Масса (Без ПЭВМ), кг - 100

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
