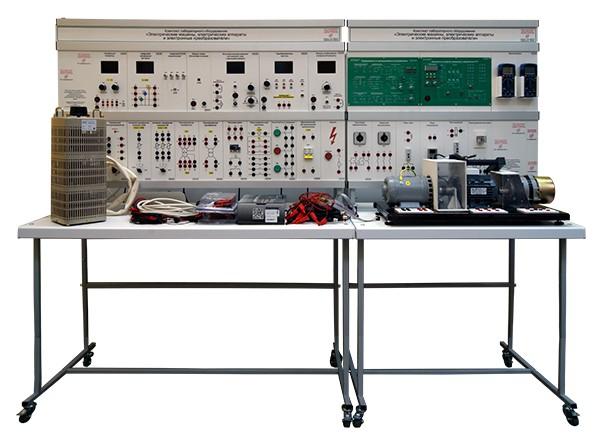

Комплект лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи»

Комплект лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи»
Модель: ЭЛБ-241.088.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Комплект лабораторного оборудования «Электрические машины, электрические аппараты и электронные преобразователи» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Электромашинный агрегат
Лабораторный стол
Стойка для установки модулей
Комплект для исследования устройства и конструкции электрических машин
Комплект модулей (установлены на стойках стенда):

Модуль "Источник питания машины постоянного тока с функцией реверса" (модель 25.02.01.002)

Назначение

Модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для питания и управления машин постоянного тока.

Модуль "Преобразователь частоты" (модель 25.02.01.001)

Назначение

Модуль «Преобразователь частоты» предназначен для высокоэффективного управления скоростью вращения трехфазного асинхронного двигателя переменного тока.

Модуль "Трехфазный генератор" (модель 25.04.02.002)

Назначение

Модуль «Трехфазный генератор» предназначен для формирования трехфазной системы рабочего напряжения с плавной регулировкой амплитуды напряжения и частоты.

Модуль "Цифровой трехфазный ваттметр 380 В" (модель 25.01.01.002)

Назначение

Модуль «Цифровой трехфазный ваттметр 30В» предназначен для измерения тока, напряжения, коэффициента мощности, активной, реактивной и полной мощностей

Модуль "Авария" (модель 25.06.01.008)
Модуль "Активная однофазная нагрузка 220В" (модель 25.03.01.001)
Модуль "Автономный инвертор напряжения и двухзвенный ПЧ" (модель 25.05.02.007)
Модуль "Активная трехфазная нагрузка 12В" (модель 25.03.01.004)
Модуль "Групповой переключатель" (модель 25.06.02.005)
Модуль "Двухполюсный автоматический выключатель" (модель 25.05.01.007)
Модуль "Кнопочный пост управления" (модель 25.06.02.002)
Модуль "Модуль возбуждения синхронной машины" (модель 25.02.01.003)
Модуль "Модуль связи (Источники питания)" (модель 25.04.01.002)
Модуль "Мультиметры" (модель 25.01.01.005)
Модуль "Пакетный выключатель" (модель 25.06.02.004)
Модуль "Реле времени" (модель 25.06.01.012)
Модуль "Реле напряжения" (модель 25.06.01.011)
Модуль "Реле тока" (модель 25.06.01.010)
Модуль "Тепловое реле" (модель 25.06.01.005)
Модуль "Трансформатор однофазный" (модель 25.04.01.010)
Модуль "Трансформатор трехфазный" (модель 25.04.01.009)
Модуль "Трехфазный автотрансформатор" (модель 25.04.01.007)
Модуль "Трехфазный источник питания" (модель 25.04.01.004)
Модуль "Управляемые и неуправляемые выпрямители" (модель 25.05.02.007)
Модуль "Цифровой осциллограф" (модель 25.01.01.003)
Модуль "Электромагнитное реле" (модель 25.06.01.004)
Модуль "Электромагнитный пускатель"  (модель 25.06.01.003)

Комплект соединительных проводов и сетевых шнуров
Диск с мультимедийной методикой
Комплект программного обеспечения
Техническое описание оборудования
Диск с руководством по выполнению базовых экспериментов
Электрические машины
1. Исследование генератора постоянного тока независимого возбуждения
2. Исследование генератора постоянного тока с параллельным возбуждением
3. Испытание синхронного генератора
4. Исследование конструкции асинхронной машины
5.  Исследование конструкции синхронной машины
6. Исследование устройства электрической машины переменного тока
7. Пуск в ход трёхфазного асинхронного двигателя с короткозамкнутым ротором
8. Исследование конструкции щёточно-коллекторного узла
9. Исследование принципа действия машин постоянного тока при различных способах соединения обмоток
10. Исследование способов пуска трехфазных асинхронных двигателей с короткозамкнутым ротором
11. Исследование силового трансформатора методом холостого хода и короткого замыкания

Электрические аппараты
1. Исследование конструкции и проверка действия пакетного выключателя
2.  Исследование конструкции и проверка действия контактора
3.  Исследование и настройка тепловых реле
4. Исследование конструкции электромагнитного контактора
5. Исследование конструкции и работы группового переключателя
6. Исследование конструкции и работы защитных реле
7. Исследование конструкции и работы промежуточного реле
8. Исследование конструкции и работы автоматического выключателя

Электронные преобразователи
1. Исследование работы неуправляемых выпрямителей
2. Исследование работы управляемых выпрямителей
3. Исследование работы широтно-импульсного регулятора
4. Исследование работы инвертора.

Потребляемая мощность, В·А

500

Электропитание:

от трехфазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

380

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

2000

600

1600

Масса, кг

60

Количество человек, которое одновременно и активно может работать на комплекте

2

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
