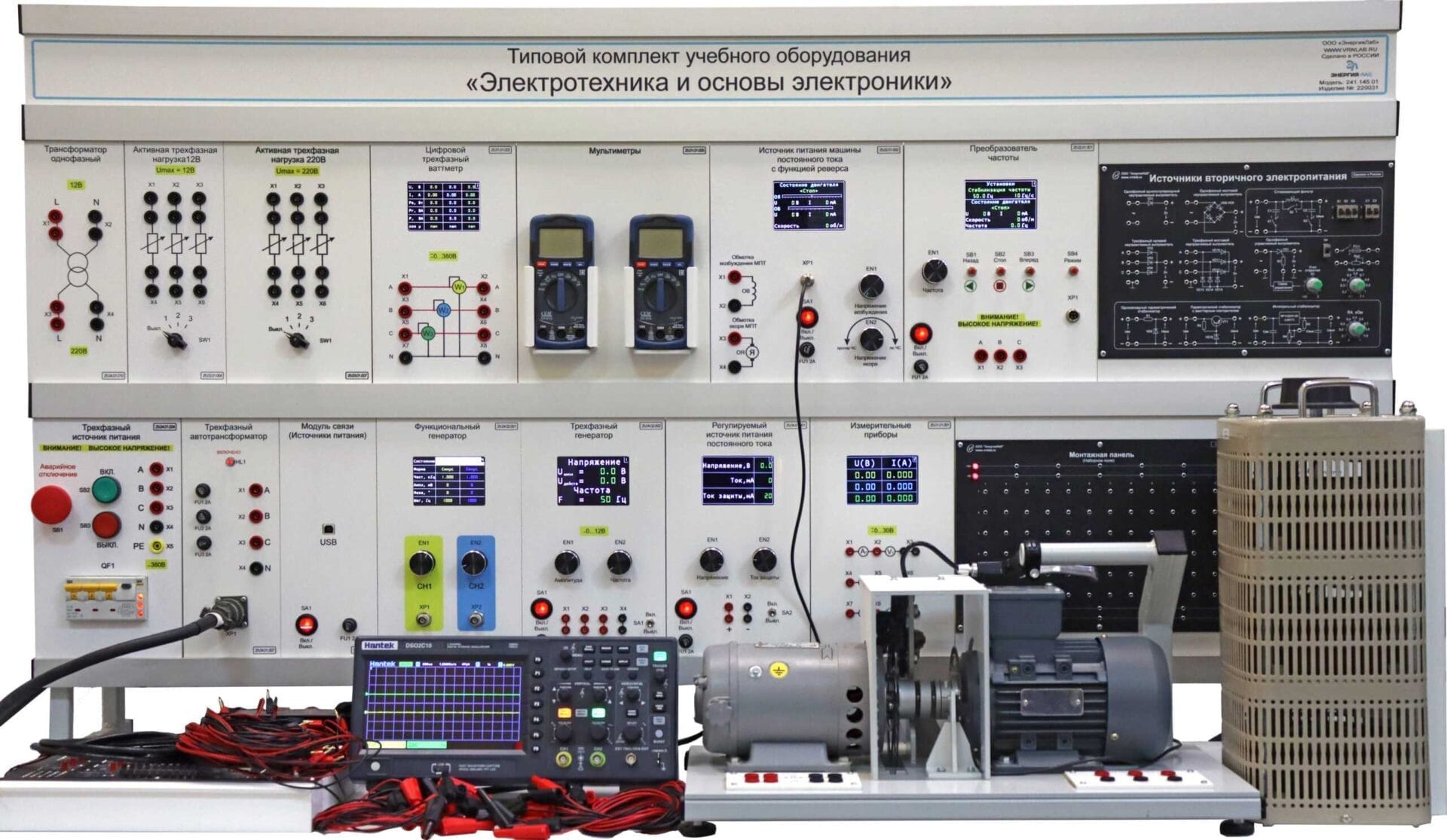

Типовой комплект учебного оборудования «Электротехника и основы электроники»

Описание товара

  • Лабораторных работ: 50
  • Исполнение: Модульное

Типовой комплект учебного оборудования «Электротехника и электроника» выполнен в настольном исполнении: стойка с модулями устанавливается на лабораторном столе заказчика.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля. На стойке направляющие. Модули устанавливаются в направляющие.

Лабораторные работы

Раздел «Электрические цепи»

  1. Электроизмерительные приборы и измерения.
  2. Простейшие линейные электрические цепи постоянного тока.
  3. Разветвленная линейная электрическая цепь постоянного тока.
  4. Электрическая цепь постоянного тока с двумя источниками электропитания.
  5. Нелинейная цепь постоянного тока с последовательным соединением элементов.
  6. Разветвленная нелинейная электрическая цепь постоянного тока.
  7. Экспериментальное определение параметров элементов цепей переменного тока.
  8. Электрическая цепь переменного тока с последовательным соединением элементов.
  9. Электрическая цепь переменного тока с параллельным соединением элементов. Повышение коэффициента мощности.
  10. Трехфазная электрическая цепь при соединении потребителей по схеме «звезда».
  11. Трехфазная электрическая цепь при соединении потребителей по схеме «треугольник».
  12. Нелинейная цепь переменного тока.
  13. Переходные процессы в R – L и R – C цепи.
  14. Разряд конденсатора С на цепь R – L.
  15. Однофазный трансформатор.

Раздел «Электромеханика»

  1. Изучение предельных режимов работы однофазного трансформатора.
  2. Исследование работы однофазного трансформатора под нагрузкой.
  3. Изучение и пробный пуск трехфазного асинхронного двигателя.
  4. Исследование работы асинхронного двигателя при номинальном напряжении.
  5. Исследование работы асинхронного двигателя при пониженном напряжении.
  6. Изучение двигателя постоянного тока с независимым возбуждением. Исследование основных характеристик двигателя постоянного тока с независимым возбуждением.
  7. Изучение двигателя постоянного тока с параллельным возбуждением. Исследование основных характеристик двигателя постоянного тока с параллельным возбуждением.
  8. Изучение принципа действия и исследование основных характеристик генератора постоянного тока с независимым возбуждением.
  9. Изучение принципа действия и основных свойств генератора постоянного тока с параллельным возбуждением.

Раздел «Основы электроники»

  1. Исследование диодов.
  2. Исследование биполярного транзистора.
  3. Исследование усилительного каскада на биполярном транзисторе.
  4. Исследование работы биполярного транзистора в ключевом режиме при различных видах нагрузки.
  5. Исследование полевого транзистора.
  6. Исследование усилительного каскада на полевом транзисторе.
  7. Исследование работы полевого транзистора в ключевом режиме при различных видах нагрузки.
  8. Исследование тиристоров.
  9. Исследование самовосстанавливающегося предохранителя.
  10. Исследование инвертирующего и неинвертирующего усилителя.
  11. Исследование интегратора и активного фильтра.
  12. Исследование компараторов.
  13. Исследование мультивибраторов.
  14. Исследование однополупериодного неуправляемого выпрямителя.
  15. Исследование однофазной мостовой схемы выпрямления.
  16. Исследование трехфазных схем выпрямления.
  17. Исследование сглаживающих фильтров.
  18. Исследование параметрического стабилизатора напряжения.
  19. Исследование понижающего преобразователя постоянного напряжения.

Раздел «Основы цифровой техники»

  1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта.
  2. Реализация логических функций в различных базисах.
  3. Исследование JK – триггера.
  4. Исследование D – триггера и делителя частоты.
  5. Исследование универсального регистра.
  6. Исследование двоичного счетчика.
  7. Исследование дешифратора семисегментного цифрового индикатора.

Комплект поставки

  1. Стойка для установки модулей
  2. Электромашинный агрегат
  3. Цифровой осциллограф
  4. Комплект соединительных проводов и сетевых шнуров

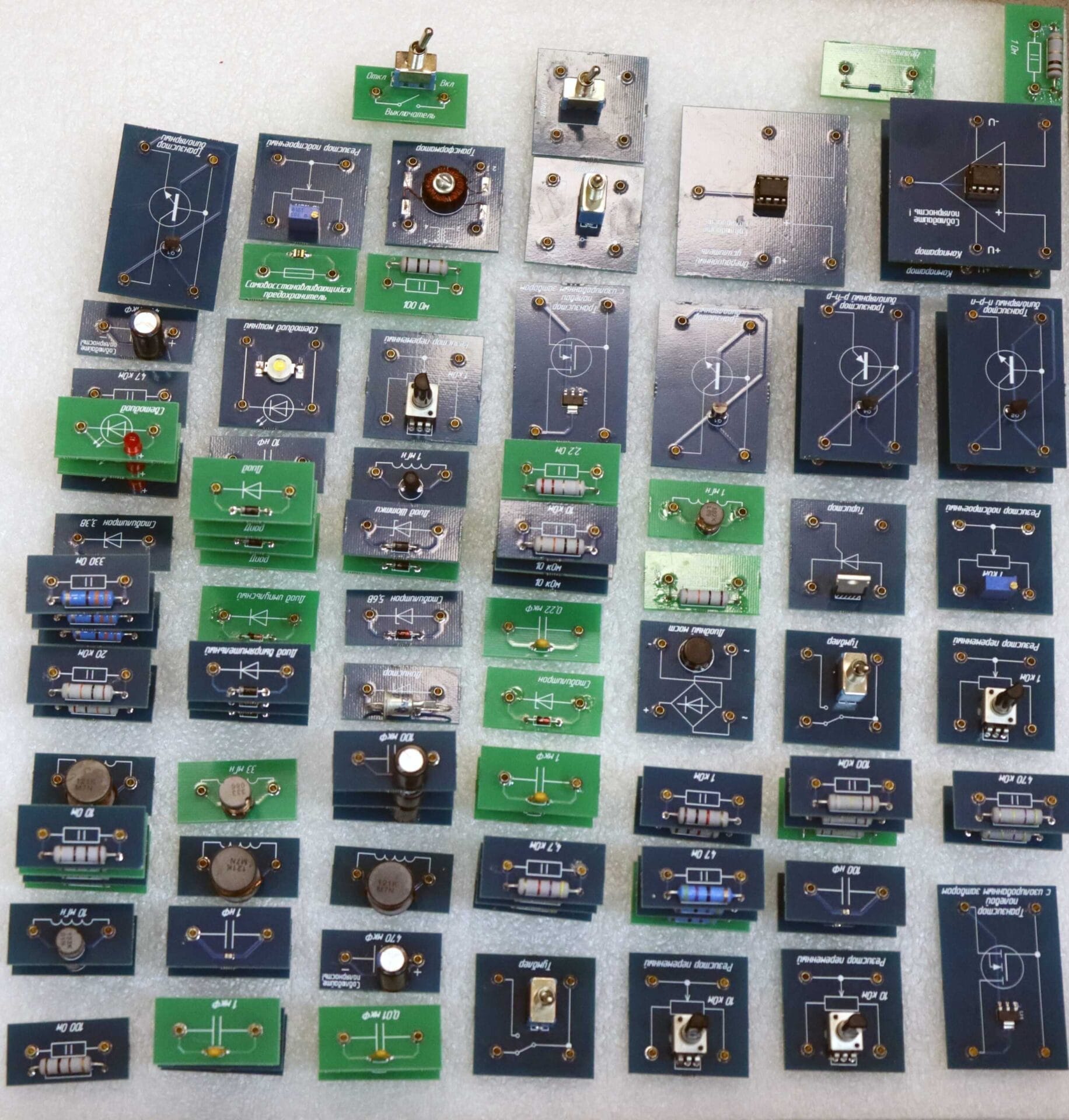

  5. Набор минимодулей для «Наборного поля»
  6. Паспорт
  7. Техническое описание оборудование
  8. Мультимедийная методика
  9. Руководство по выполнению базовых экспериментов
  10. Комплект модулей:

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также...

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.  ...

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки...

Модуль «Трехфазный генератор» - 1 шт
Модуль «Трехфазный генератор» предназначен для генерации трехфазного выходного напряжения с амплитудой до 12В и частотой до 400Гц. Есть возможность грубой...

Модуль «Измерительные приборы» 30В - 1 шт
Модуль «Измерительные приборы» 30В - является тремя амперметрами и тремя вольтметрами, скомпонованными в пары (амперметр + вольтметр). На дисплее отображаются...

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...

Модуль «Наборное поле» - 1 шт
Модуль «Наборное поле» предназначен для установки сменных минимодулей, представляющих собой как отдельные радиотехнические компоненты, так и функционально завершенные блоки.

Модуль «Основы цифровой техники» - 1 шт
Назначение Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы. Технические требования...

Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением. Технические характеристики Электропитание: от...

Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
Сменный модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для управления двигателями постоянного тока с возможностью регулировать и...

Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс. Частота регулируется...

Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...380В) предназначен для измерения мощности, потребляемой от трехфазной сети. На дисплее отображаются действующие значения тока и...

Модуль «Трансформатор однофазный» - 1 шт
Модуль «Трансформатор однофазный» предназначен для исследования однофазного трансформатора. Технические характеристики Номинальное напряжение, В 220/12 Номинальная мощность, ВА 30 Габариты (Д×В),...

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления. Технические характеристики Габариты (Д×В), мм 200×260 Технические особенности Корпус модуля выполнен...

Модуль «Активная трехфазная нагрузка 12В» - 1 шт
Сменный модуль «Активная трехфазная нагрузка 12В» предназначена для реализации трехфазной активной нагрузки. Технические особенности Корпус модуля выполнен из ABS пластика,...

Модуль «Активная трехфазная нагрузка 220В» - 1 шт
Модуль «Активная трехфазная нагрузка 220В» предназначена для реализации трехфазной активной нагрузки. Корпус модуля выполнен из ABS пластика, белого цвета, что...

Технические характеристики

Потребляемая мощность, В·А, не более 600
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380(±10%), частота, Гц 50(±0,4)
Класс защиты от поражения электрическим током, не ниже I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
