Лабораторный стенд «Датчики температуры», исполнение стендовое

Описание товара

Лабораторный стенд «Датчики температуры» предназначен для проведения лабораторно – практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по изучению датчиков температуры, принципов их действия, способов измерения температуры, определение относительной погрешности измерения.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Описание лабораторного оборудования

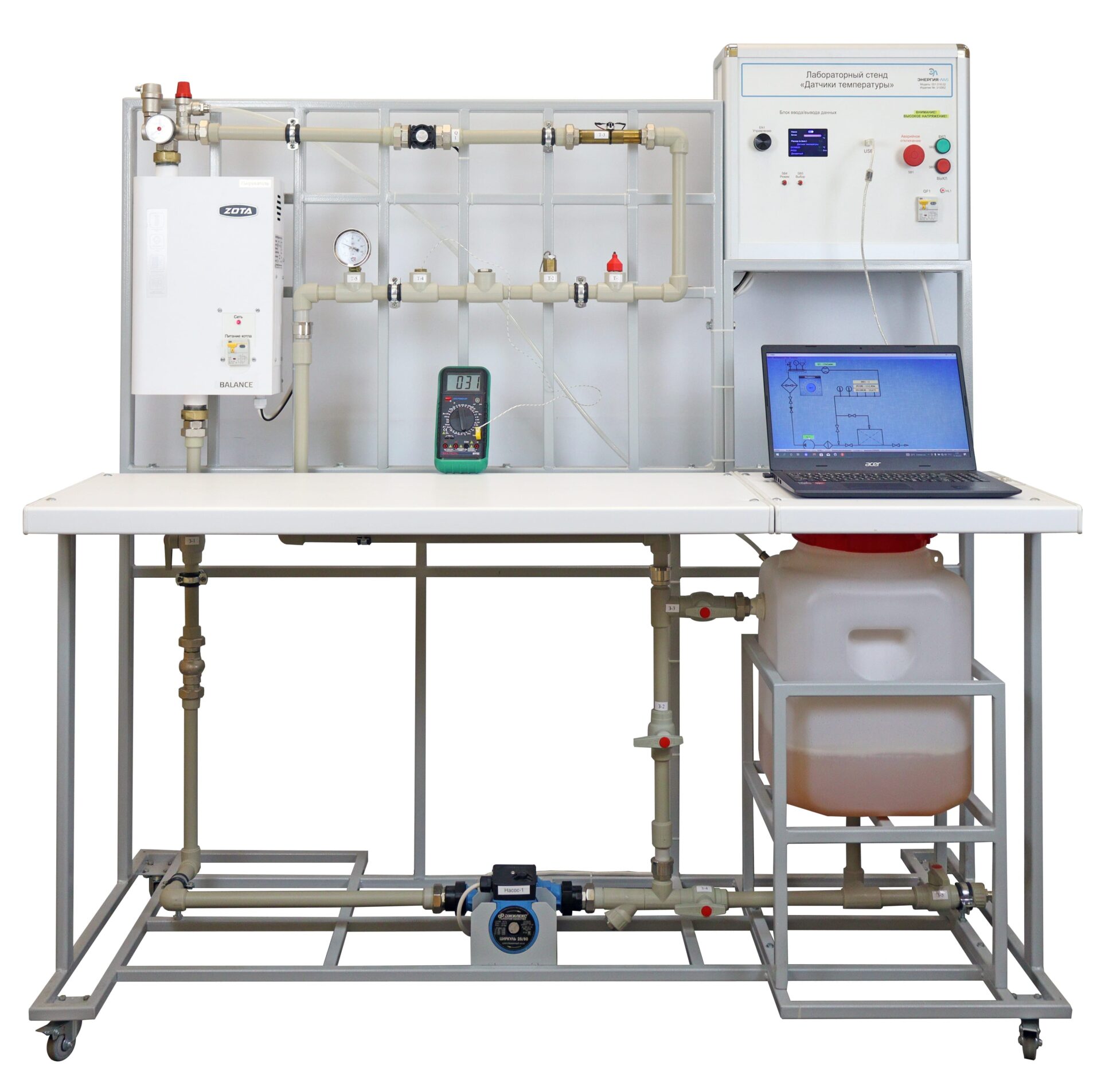

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами, для удобного перемещения и фиксации стенда. На рамном основании монтируется блок управления стендом и гидравлическая система.

Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подготовки воды и системы измерения температуры различными приборами.

Система подготовки воды состоит из насоса, нагревателя, датчика расхода, системы заслонок.

Система измерения температуры включает в себя:

  • биметаллический термометр БТ3;
  • термосопротивление Pt100;
  • термопара (из комплекта мультиметра);
  • биметаллическое реле температуры KSD301;
  • интегральный датчик температуры DS18B20.

Блок управления выполнен из металлического профиля с корпусом из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на болтах. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Блок управления оборудованием стенда, включает в себя:

  1. Модуль электропитания:
    • автоматический выключатель - для подачи питания стенда;
    • индикатор - для индикации наличия напряжения;
    • кнопка «ВКЛ.» – для подачи питания на блок управления;
    • кнопка «ВЫКЛ.» – для отключения питания блока управления;
    • кнопка-грибок «Аварийное отключение» - для аварийного отключения электропитания.
  2. Блок ввода/вывода данных:
    • ЖК-дисплей – для отображения информации о состоянии датчиков и органов управления;
    • кнопка «Режим» – для переключения между пунктами активного экрана;
    • кнопка «Выбор» – для переключения активных экранов;
    •  энкодер «Управление» для переключения режима выбранного органа управления.
    • разъем USB – для подключения персонального компьютера.

Измерительная система представляет собой распределенную микропроцессорную систему. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных.

Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.



Базовые эксперименты (лабораторные работы)

  1. Изучение биметаллического термометра, принципа его действия, определение относительной погрешности измерения при различных уровнях температуры.
  2. Изучение термосопротивления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями датчика температуры.
  3. Изучение термопары, принципа действия, определение относительной погрешности измерения при сравнении с показаниями датчика температуры
  4. Изучение биметаллического реле температуры, принципа действия, определение относительной погрешности измерения при сравнении с показаниями датчика температуры.
  5. Изучение интегрального датчика температуры, принципа действия, определение относительной погрешности измерения при сравнении с показаниями датчика температуры.

Комплект поставки

  1. Ноутбук 1 шт.
  2. Лабораторный стенд «Датчики температуры»
    1. Нагреватель
      Нагрев и поддержания постоянной температуры до 80°С (показатель неизменный).
    2. Биметаллический термометр
    3. Термосопротивление
    4. Термопара
    5. Биметаллическое реле температуры
      Диапазон регулирования температуры до 75⁰С (показатель неизменный);
    6. Интегральный датчик температуры
      Диапазон температур минимальное значение -50⁰С максимальное +125⁰С;
    7. Моноблок «Датчики температуры»
  3. Набор аксессуаров и документов
    1. Паспорт
    2. Техническое описание оборудование
    3. Мультимедийная методика
  4. Программный комплекс
  5. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность, Вт 1100
Электропитание: от однофазной сети переменного тока с рабочим нулевым защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Габаритные размеры, мм:
длина по фронту, мм 1600
ширина ортогонально фронту, мм 700
высота, мм 1600
Масса, кг 150
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
