Лабораторный комплект по гидрологии и гидравлике «Гидроканал»

Описание товара

Стенд «Гидроканал» предназначен для проведения на нем лабораторных работ в средних специальных и высших учебных заведениях для студентов изучающих следующие разделы курса гидравлики: «Гидравлический прыжок», «Истечение через водосливы». Стенд позволяет на практике закрепить теоретический материал, наглядно продемонстрировать законы и явления.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Стенд в ходе проведения лабораторных работ способствует пониманию процессов прохождения потоков в открытых руслах (реки, ручьи, каналы, трубы). Студенты учатся проводить гидравлические эксперименты, исследовать конкретные водные объекты, выполнять гидравлические работы и обрабатывать экспериментальные данные, делать выводы.

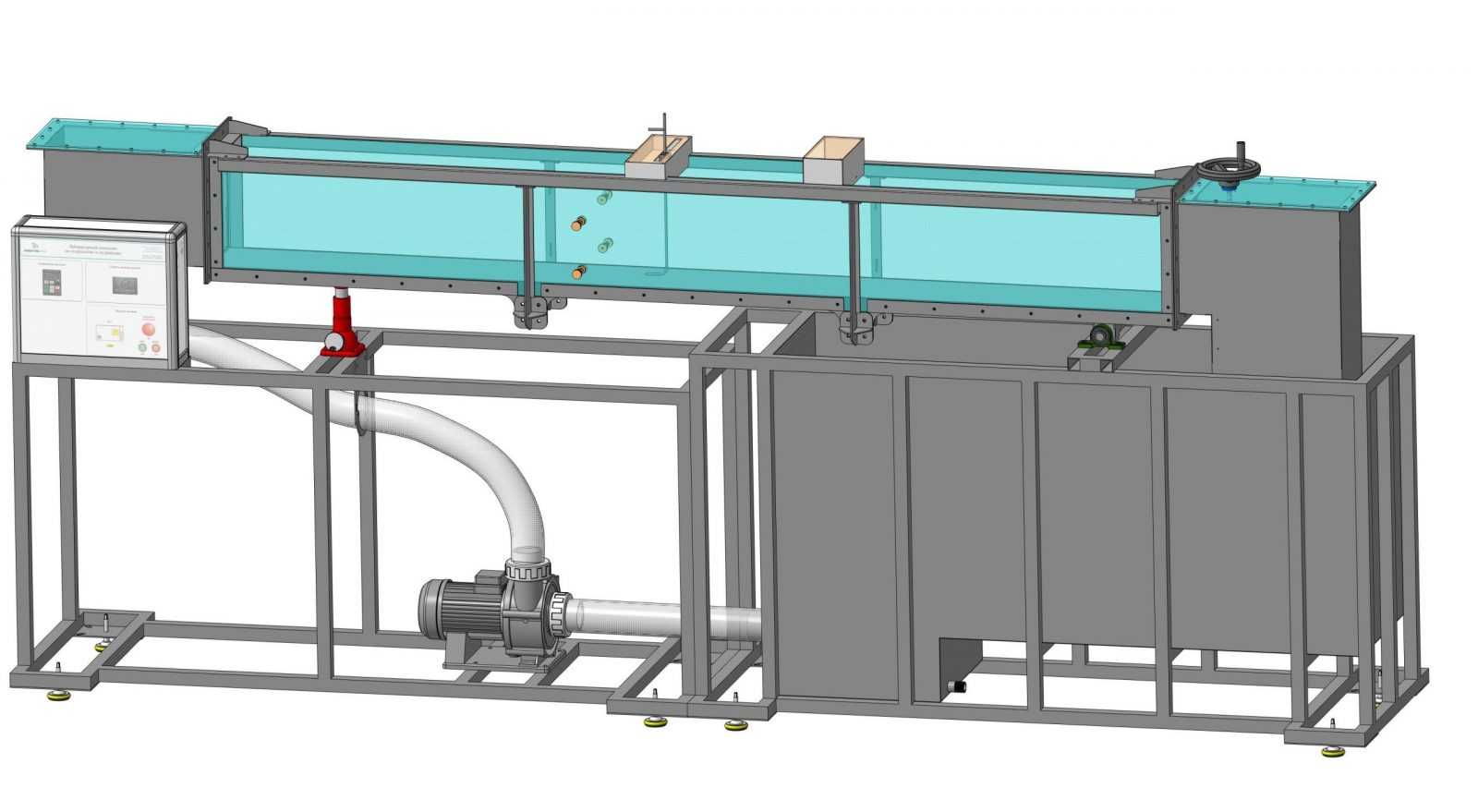

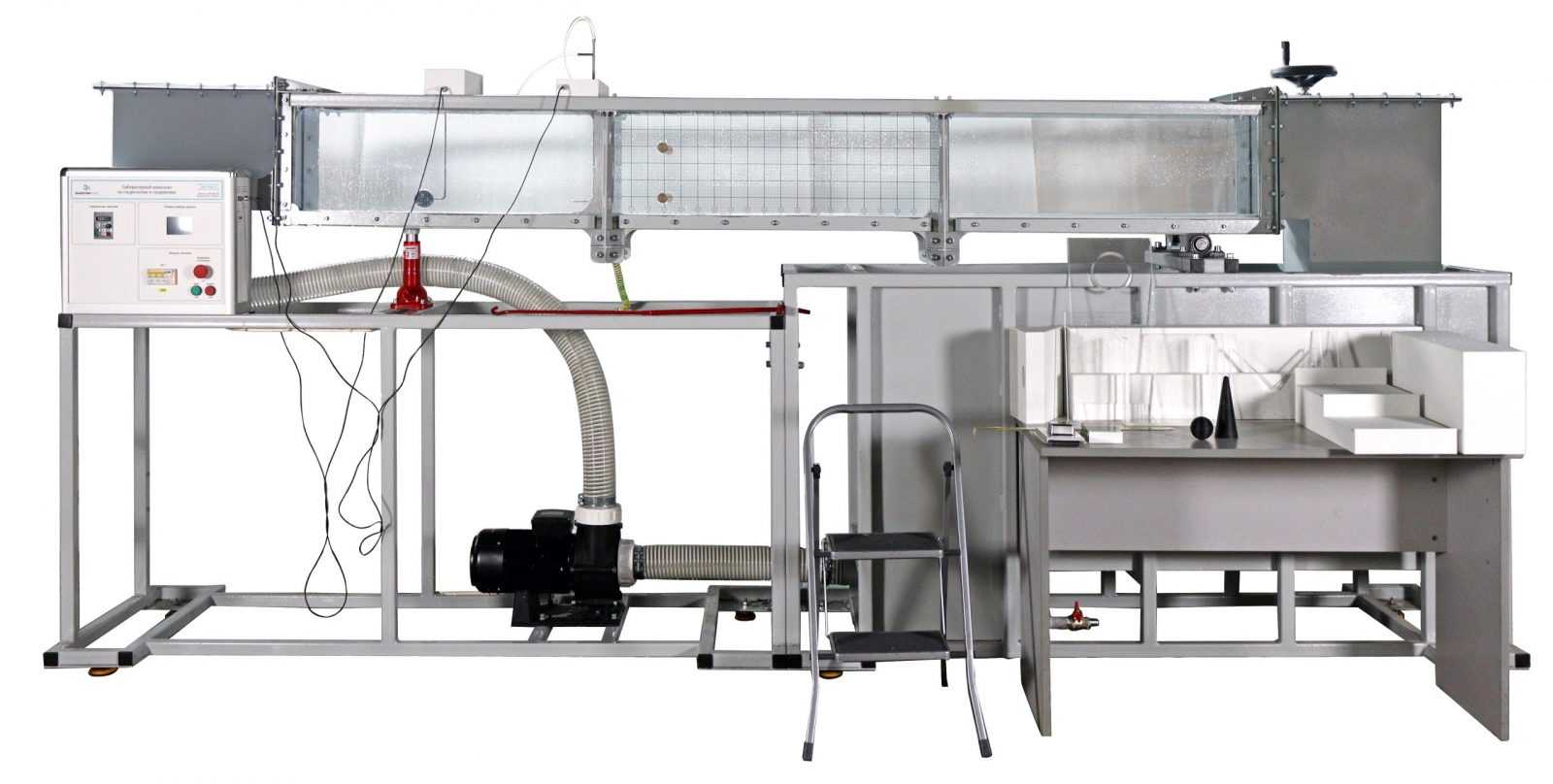

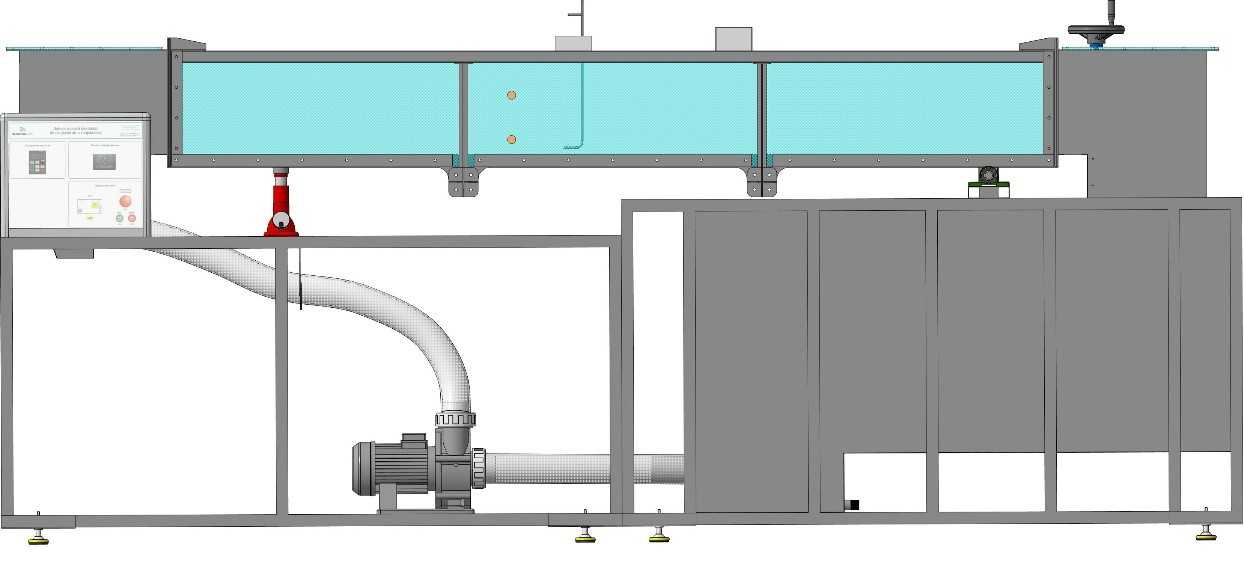

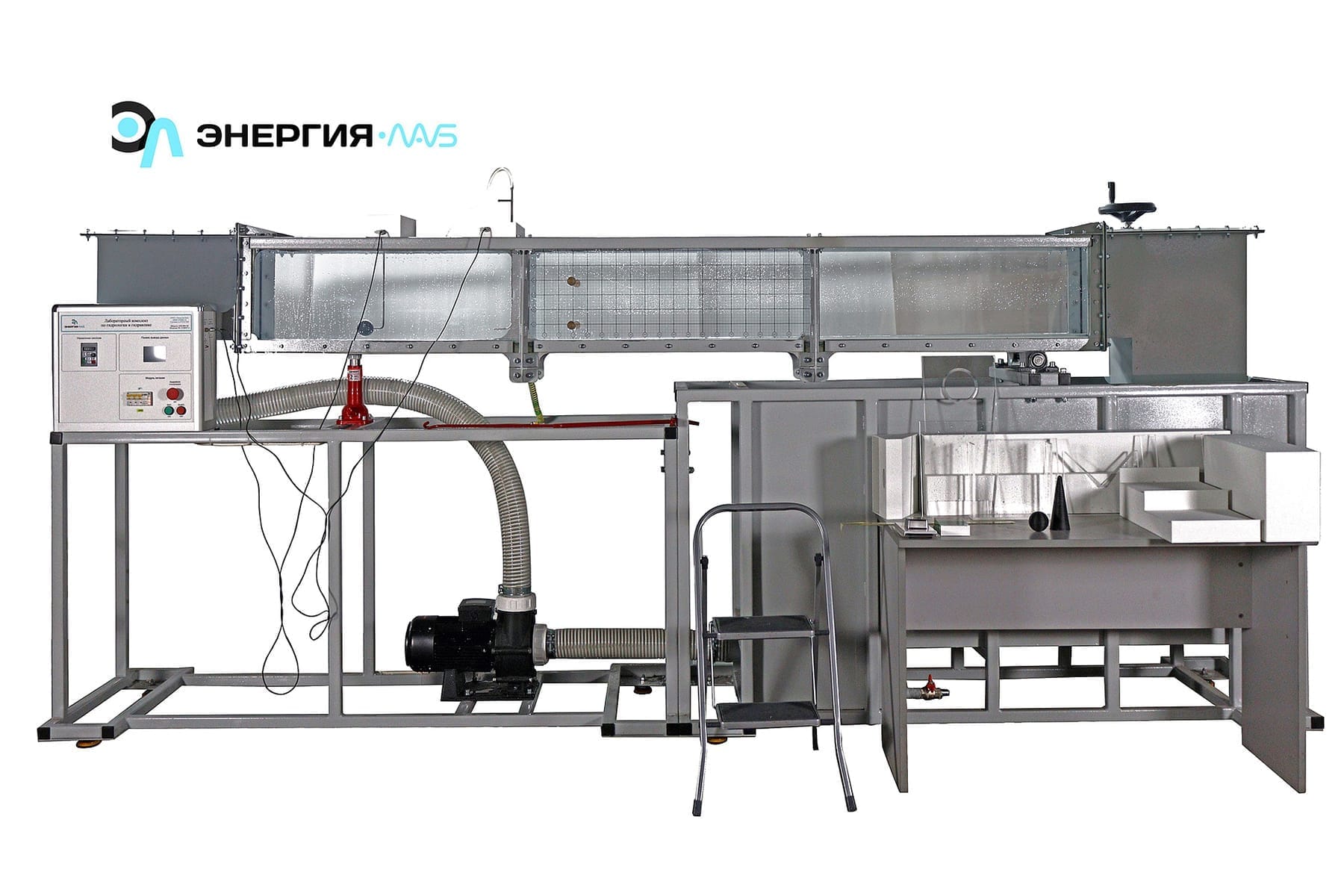

Лабораторный комплект состоит из трех основных конструкций: рамы с оборудованием стенда, рамы с технологическим баком и проточной части.

На раме смонтирован блок управления стендом. Блок предназначен для управления насосным агрегатом, а также для вывода показаний датчиков.

На основной раме смонтирован насос, обеспечивающий подачу воды в проточную часть стенда. Вода из насоса подается в бак-усреднитель.

Проточная часть является основным элементам для проведения лабораторных работ. Проток представляет собой, сварную конструкцию из стали, с прозрачными вставками из акрилового материала, с механизмом качения и опорой для домкрата, также в конструкции имеются фланцы для присоединения напорного и сточного баков. В боковых частях протока, имеется механизм фиксации предназначенный для установки различных видов водосливов, разделителей и порогов. На выходе проточной части установлена механическая задвижка, изменение положения производятся при помощи рукоятки. Изменение угла наклона проточной части производится с помощью подъемного механизма.  Измерение скорости потока осуществляется трубкой Пито.

Вода из проточной части через сливную емкость попадает в технологический бак. Бак представляет собой сварную конструкцию. Гидроканал установлен на опоры.

Лабораторные работы

1. Изучение распределения скорости по потоку и определение расхода по эпюре скоростей.
2. Истечение жидкости из отверстий и насадков в атмосферу при постоянном напоре.
3. Истечение жидкости из отверстий и насадков под уровень при постоянном напоре.
4. Определение пропускной способности водосливов различного типа: водослив с тонкой стенкой, водослив с широким порогом и т. п. (5 типов).
5. Исследование совершенного гидравлического прыжка.
6. Сопряжение бьефов за водосливом: прыжок в сжатом сечении, затопленный прыжок, отогнанный прыжок
7. Определение зависимости глубины равномерного потока от уклона дна.
8. Исследование кривых свободных поверхностей безнапорного потока.
9. Определение усилий, действующих, на преграду различного типа.
10. Определение сопротивления при обтекании тел различного профиля.

Комплект поставки

• Стенд «Гидроканал»
• Стремянка.
• Подвижная каретка с тензометрическим датчиком.
• Различные виды водосливов – 1 комплект:
  • с тонкой стенкой;
  • с широким порогом;
  • с узким порогом;
  • круговой;
  • треугольный водослив;
  • тонкая стенка без бокового сжатия;
  • тонкая стенка с боковым сжатием;
  • разделители;
  • пороги.
• Тела различного профиля:
  • шар;
  • конус;
  • цилиндр.
• Шланг 10м.
• Каретка для крепления датчика усилия.
• Каретка для крепления трубки Пито.
• Уровень электронный.
• Ручка подъемного механизма.
• Брызгозащитный щиток сточного бака.
• Вещество для предотвращения зацветания воды в лотке.
• Учебный видеоролик.
• Методические материалы.
• Руководство по эксплуатации.
• Гарантийный талон.
• Паспорт.
