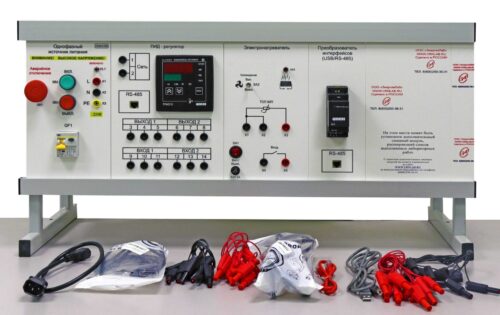

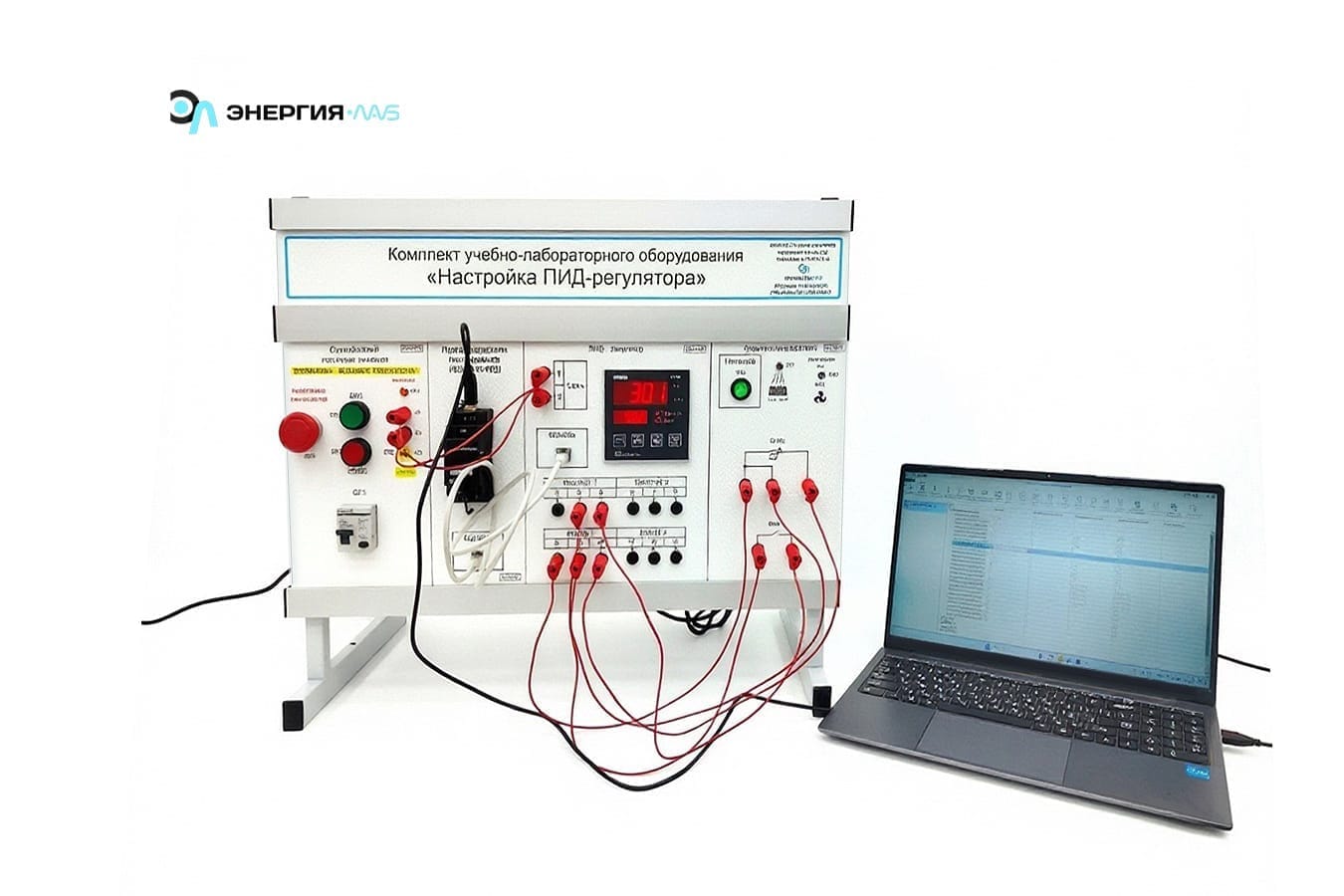

Комплект учебно-лабораторного оборудования «Настройка ПИД-регулятора»

Описание товара

исполнение стендовое, модульное

Комплект лабораторного оборудования «Настройка ПИД-регулятора» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Комплект лабораторного оборудования «Настройка ПИД-регулятора» выполнен в стендовом исполнении: стойка с установленными модулями установлена на собственном лабораторном столе.

Базовые эксперименты (лабораторные работы)

  1. Регистрация переходной функции объекта управления.
  2. Определение прямых показателей качества процесса регулирования во временной области.
  3. Настройка ПИД-регулятора по частотному методу (методы Циглера-Никольса (Ziegler-Nichols) и Tyreus-Luyben (TLC)).
  4. Настройка ПИД-регулятора по методу отклика на единичное ступенчатое воздействие (методы Циглера-Никольса (Ziegler-Nichols), Chien-Hrones-Reswick (CHR) и Коэна-Куна).
  5. Ручная подстройка ПИД-регулятора.
  6. Автоматическая настройка ПИД-регулятора.

Комплект поставки

  1. Стойка для установки модулей
  2. Лабораторный стол
  3. Комплект модулей:

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...

Модуль «ПИД-регулятор» - 1 шт
Модуль «ПИД-регулятор» предназначен для изучения работы и настройки промышленного ПИД-регулятора. В состав модуля входит промышленный ПИД-регулятор, предназначенный для точного поддержания...

Модуль «Преобразователь интерфейсов» - 1 шт
Назначение Модуль «Преобразователь интерфейсов» предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Технические особенности На лицевой панели модуля закреплен...

Модуль «Электронагреватель» - 1 шт
Назначение Модуль «Электронагреватель» представляет собой модель электронагревателя. Технические особенности Модуль включает в себя электронагреватель, датчик температуры, вентилятор, и разъемы, предназначенные...

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...

  1. Ноутбук
  2. Набор аксессуаров и документов
    1. Комплект соединительных проводов и сетевых шнуров
    2. Паспорт
    3. Мультимедийная методика
    4. Флэш-накопитель с технической документацией
      1. Техническое описание оборудование
      2. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность В·А 300
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220
частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры, мм
длина (по фронту) 800
ширина (ортогонально фронту) 300
высота 1315
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
