Описание товара

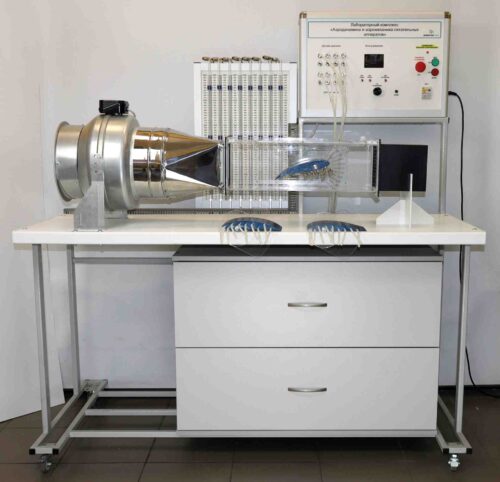

Учебный лабораторный стенд «Аэродинамика и аэромеханика летательных аппаратов» позволяет исследовать:

  • пространственные течения воздуха;
  • структуру течений и характер возникающих в потоках аэродинамических явлений;
  • изучать методы и средства измерения основных аэродинамических параметров, измерять их и устанавливать между ними зависимость.



Стенд обеспечивает изучение процесса истечения воздуха из отверстий и насадок. Принцип действия основан на изменении структуры воздушного потока, проходящего через модули различной конфигурации и определения аэродинамических параметров расчетным и опытным путем.

Особенности исполнения:

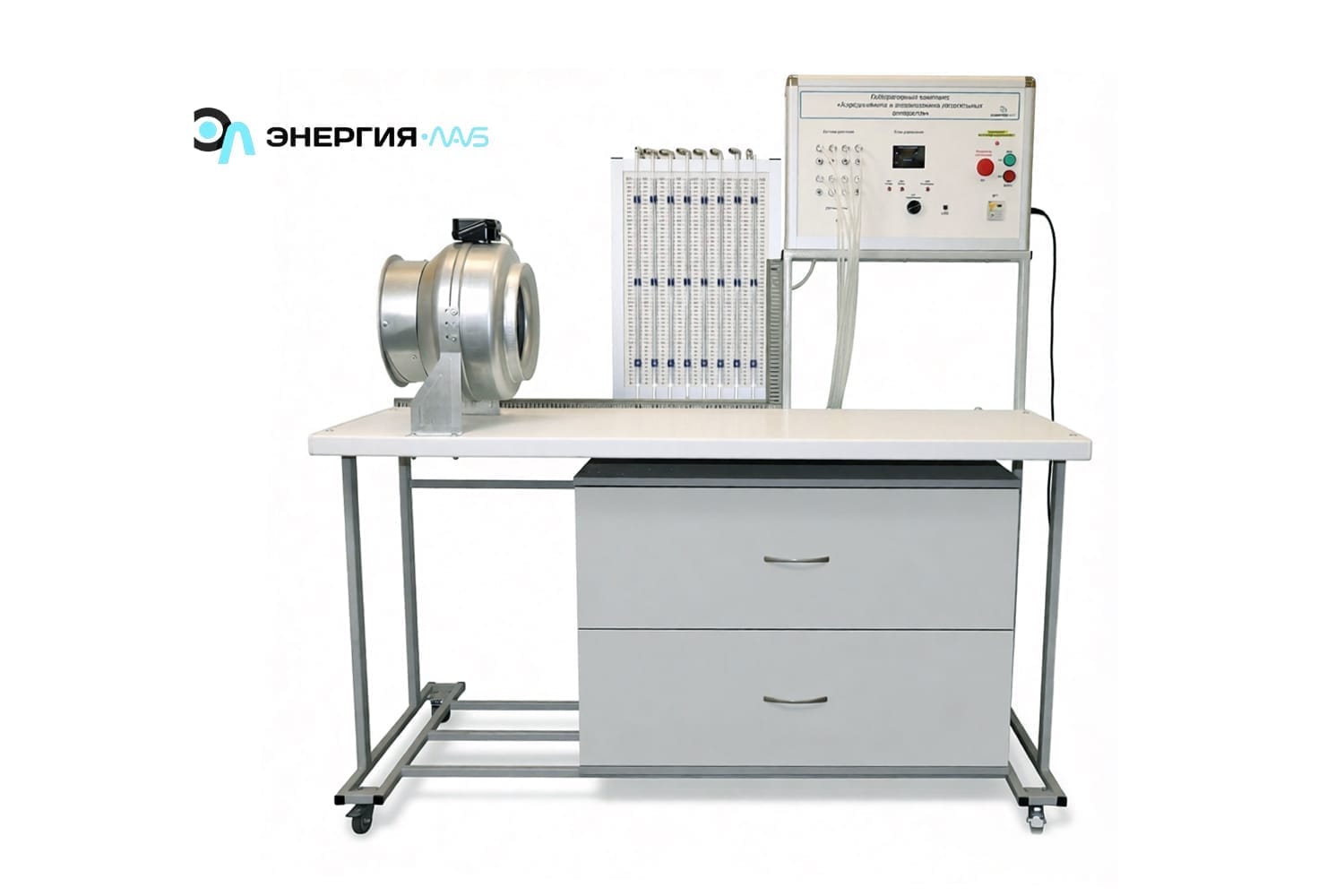

Рамная конструкция выполнена в виде стола на колесах с местом для размещения сменных блоков.

Исполнение стенда ручное, вывод данных осуществляется на цветной дисплей на лицевой панели блока управления. Также для измерения давления используется жидкостный батарейный пьезометр.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.

Связь с компьютером осуществляется по интерфейсу USB, имеющему гальваническую развязку для защиты порта компьютера.

Стенд оснащен системой защиты от короткого замыкания.

Состав:

- Сварная рама из металлического профиля в виде стола на колесах, покрытая порошковой краской с лаковой защитой. - 1 шт.;
- верхняя часть выполнена в виде каркаса из анодированного алюминиевого профиля - 1 шт.;

На панели выполнена цветная печать и вмонтированы измерительные приборы. Система измерения позволяет одновременно сравнивать между собой показания пьезометрических манометров и датчиков давления.

- столешница сделана из белого сотового пластика - 1 шт.
- для удобства на раме закреплен ящик для хранения сменных модулей.
- на лицевой панели расположены:

  • быстроразъемные штуцера для подключения исследуемых точек модуля;
  • блок с вертикальными пьезометрами;
  • регулятор, позволяющий изменять скорость потока в аэродинамической трубе;
  • на стенде расположены автомат включения и УЗО;
  • устройство плавной подачи напряжения, для изменения характеристики работы центробежного нагнетателя;



Измеритель скоростного напора, позволяющий измерять скорость потока воздуха в различных точках аэродинамической трубы.

В состав входит вентилятор, создающий избыточное давление 500Па.

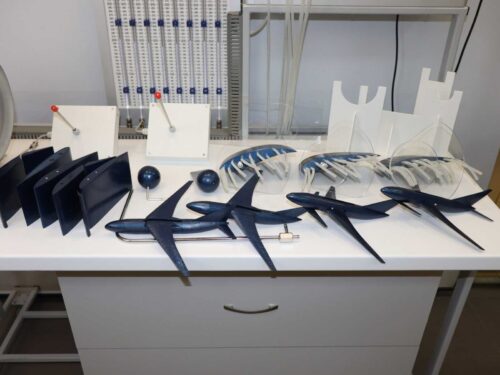

Исследуемые модули представляют собой взаимозаменяемые жесткие конструкции с круглым и прямоугольным сечением. Во всех модулях в исследуемых точках поперечного сечения расположены штуцера, которые гибкими трубками соединяются с вертикальным пьезометром, а также с датчиками давления.

Съемные модули имеют прозрачную конструкцию.

  • Модуль № 1 «Потери напора по длине в круглой трубе». Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
  • Модуль № 2 «Потери напора по длине в прямоугольном канале»; Модуль выполнен из прозрачной трубы квадратного сечения, в которой расположены 2 точки для подключения приборов измерения давления;
  • Модуль № 3 «Потери напора на внезапном расширении»; Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
  • Модуль № 4 «Потери напора на внезапном сужении»; Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
  • Модуль № 5 «Обтекание кругового цилиндра»; Модуль выполнен из прозрачной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
  • Модуль № 6 «Обтекание крылового профиля»; Модуль выполнен из прозрачной трубы, в которой расположены точки для подключения приборов измерения давления; в модуле располагается 3D модель крыльевого профиля, выполненная из ABS пластика, которая позволяет одновременно измерять давление в 7 и более точках (над крылом и под крылом). В комплект поставки стенда входит 2 дополнительных крыльевых профиля разного сечения. Исполнение модуля позволяет измерять скорость потока в различных точках.
  • Модуль № 7 «Начальный и стабилизированный участок трубы»; Модуль выполнен круглой прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
  • Модуль № 8 «Течение в диффузоре». Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
  • Модуль № 9 «Обтекание тела треугольной формы». Модуль выполнен из прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления.

- Датчик давления - 8 шт;
- Цифровая микропроцессорная система сбора данных – 1 комплект;
- учебное пособие по проведению лабораторных работ - 1шт;
- паспорт стенда - 1шт.
- диск с мультимедийной методикой и методическими указаниями по выполнению экспериментов

Базовые эксперименты (лабораторные работы)

  1. Определение скорости потока в рабочей части аэродинамической трубы.
  2. Определение скорости ветра с помощью приемника воздушного давления
  3. Определение поля динамических и статических давлений в рабочей части аэродинамической трубы. (Определение эпюры скоростей в трубе круглого сечения.)
  4. Тарировка приемника воздушного давления.
  5. Определение скорости потока с помощью трубки Вентури.
  6. Статическое давление в узком сечении.
  7. Измерение зависимости сопротивления воздуха от скорости ветра.
  8. Коэффициент лобового сопротивления cW: соотношение между сопротивлением воздуха и формой тела.
  9. Определение основных аэродинамических характеристик крыла.
  10. Влияние предкрылка на аэродинамические характеристики крыла.
  11. Исследование аэродинамических характеристик крыла с убранными и выпущенными закрылками.
  12. Кривая давления на профиле крыла.
  13. Проверка принципа Бернулли.
  14. Демонстрация принципа Бернулли.
  15. Определение потерь давления.
  16. Распределение давления по поверхности тела вращения при дозвуковых скоростях потока
  17. Моментная характеристика модели летательного аппарата.
  18. Изучение понятия о статическом и динамическом давлении изучение работы ПВД.
  19. Экспериментальные продувки пластиковых моделей самолетов разных аэродинамических схем
  20. Изучения распределения давления по поверхности простых тел (обдув простых тел сферы и конуса)
  21. Изучение аэродинамических сил, действующих на крыло с симметричным и несимметричным профилем с помощью аэродинамических весов и измерительного комплекса.
  22. Распределение давления по поверхности крыла с использованием дренированной модели.
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
