Учебный стенд «Исследования основных принципов телекоммуникационных устройств»

Учебный стенд
Новинка!

Описание товара

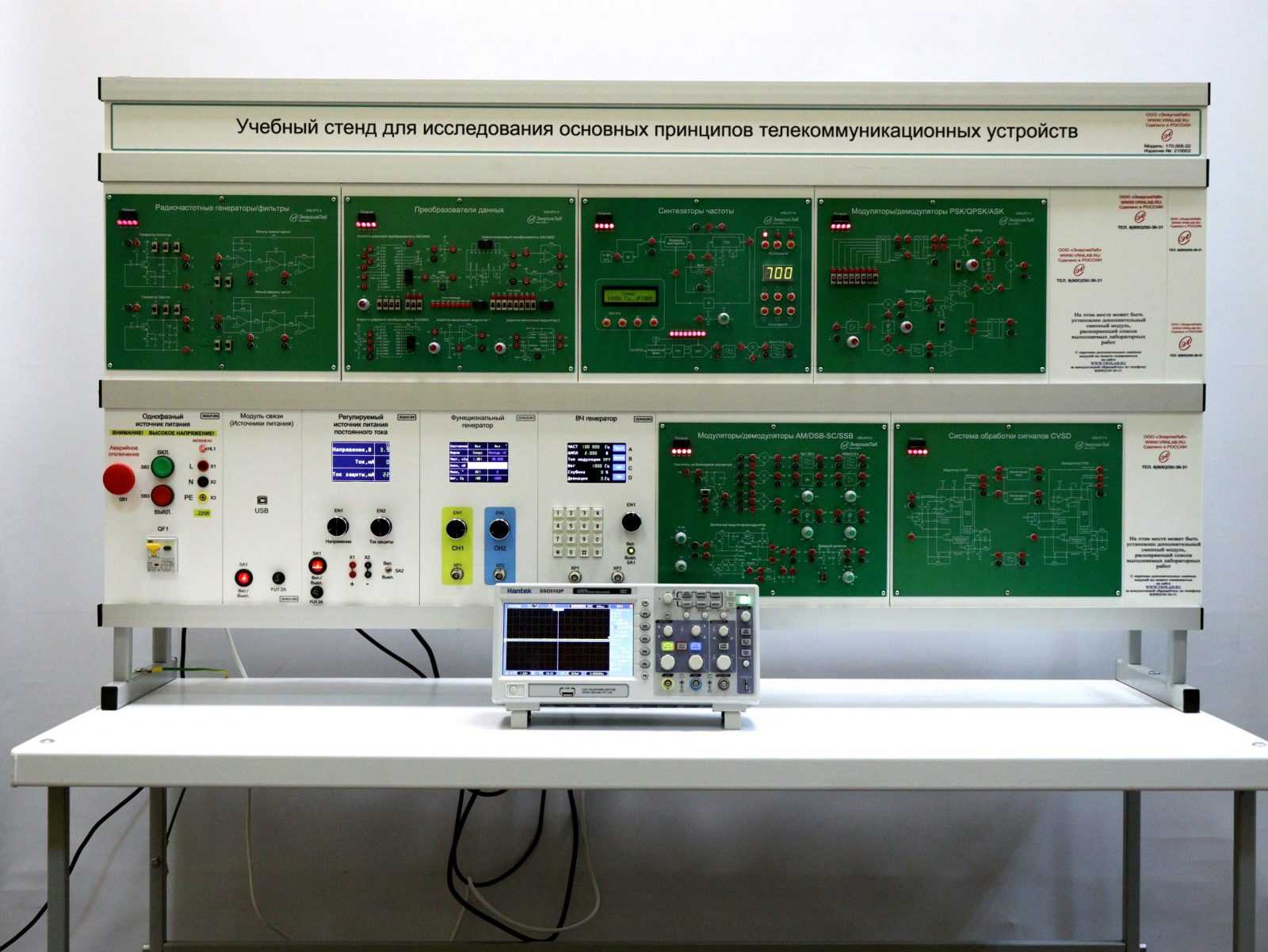

Учебный стенд «Исследования основных принципов телекоммуникационных устройств» используется для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Базовые эксперименты (лабораторные работы)

  1. Радиочастотные генераторы
    1. Генератор Колпитца
    2. Генератор Хартли
  2. Фильтры второго порядка
    1. Фильтр низких частот второго порядка
    2. Фильтр высоких частот второго порядка
  3. Модуляторы сигналов АМ (с амплитудной модуляцией
    1. Модулятор АМ сигналов
  4. Демодуляторы сигналов АМ (с амплитудной модуляцией)
    1. Диодный детектор
    2. Детектор произведения
  5. Модуляторы сигналов DSB-SC (с двумя боковыми полосами и подавленной несущей) и SSB (с одной боковой полосой)
    1. Модулятор сигналов DSB-SC
    2. Модулятор сигналов SSB
  6. Демодуляторы сигналов DSB-SC (с двумя боковыми полосами и подавленной несущей) и SSB (с одной боковой полосой)
    1. Детектор произведения сигналов DSB-SC
    2. Детектор произведения сигналов SSB
  7. Аналого-цифровой преобразователь (АЦП)
  8. Преобразователь
    1. Преобразователь ADC0804 разрядностью 8 bit, с частотой амплитудно-импульсной модуляции 10кГц
    2. Преобразователь ADC0809
  9. Цифро-аналоговый преобразователь (ЦАП)
    1. DAC0800 с однополярным выходным напряжением разрядностью 8 бит, временем установления выходного сигнала 100 нс (10 МГц);
    2. DAC0800 с двухполярным выходным напряжением разрядностью 8 бит, временем установления выходного сигнала 100 нс (10 МГц);
  10. Модуляторы сигналов с широтно-импульсной модуляцией (ШИМ)
  11. Широтно-импульсный модулятор
    1. Широтно-импульсный модулятор с использованием A741 с соответствующими параметрами
    2. Широтно-импульсный модулятор с использованием LM555
  12. Демодуляторы сигналов с широтно-импульсной модуляцией (ШИМ)
    1. Широтно-импульсный демодулятор
  13. Модуляторы сигналов FSK (с частотной манипуляцией)
    1. Модулятор сигналов FSK
  14. Демодуляторы сигналов FSK (с частотной манипуляцией)
    1. Демодулятор сигналов FSK
  15. Синтезатор частоты
    1. Типовой синтезатор частоты
    2. Синтезатор частоты с предварительным делителем частоты
    3. Синтезатор частоты с преобразователем частоты
  16. Система обработки сигналов CVSD (с дельта-модуляцией с переменной крутизной)
    1. Модулятор сигналов СVSD
    2. Демодулятор сигналов CVSD
    3. Фильтр низких частот
    4. Система CVSD с переменной тактовой частотой
  17. Манчестерская система обработки сигналов CVSD (с дельта-модуляцией с переменной крутизной)
    1. Манчестерский кодер
    2. Манчестерский декодер
    3. Манчестерская система CVSD
  18. Система обработки сигналов с амплитудной манипуляцией (ASK)
    1. Модулятор сигналов ASK
    2. Некогерентный демодулятор сигналов ASK
    3. Манчестерская система CVSD
    4. Когерентный демодулятор ASK
  19. Система обработки сигналов PSK/QPSK (с фазовой манипуляцией/ квадратурной фазовой манипуляцией)
    1. Измерение и настройка
    2. Модулятор сигналов PSK/QPSK
    3. Демодулятор сигналов PSK/QPSK

Комплект поставки

Стойка для установки модулей - 1 шт.
Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

Технические требования
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого краской. На стойку крепятся направляющие. Модули устанавливаются в направляющие.

Лабораторный стол – 1 шт.
Назначение
Лабораторный стол предназначен для установки стойки с модулями и другого необходимого оборудования.

Технические требования
Лабораторный стол состоит из металлического основания и столешницы.
Основание стола представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого краской.
На основании лабораторного стола закреплена столешница из диэлектрического материала.

Комплект модулей – 1 шт.
Назначение
Модули предназначены для выполнения лабораторно-практических работ.

Технические требования
Корпуса модулей выполнен из пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус.
Надписи, схемы и обозначения на панелях модулей выполнены с помощью цветной печати.

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.  ...

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки...

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...

Модуль «ВЧ генератор» - 1 шт
Сменный модуль "ВЧ генератор" предназначен для генерации синусоидального сигнала с частотой до 10МГц, с возможностью амплитудной и частотной модуляции. Имеется...

Модуль «Модуляторы/демодуляторы АМ/DSB-SC/SSB» – 1 шт.
Состав включает в себя:
усилитель на биполярном транзисторе;
балансный модулятор/демодулятор на специализированной микросхеме MC1496 с максимальной частотой до 300МГц (диапазонное значение, заявлено в паспорте производителя товара) и обеспечивающая балансную амплитудную модуляцию/демодуляцию;
диодный детектор с изменяемой постоянной времени;
керамический полосовой фильтр с центральной частотой 455 кГц;
фильтр нижних частот;
регулируемый аттенюатор;
усилитель с переменным коэффициентом усиления 1...11 (диапазон остается неизменным);
фазовращатели 2 шт

Модуль «Радиочастотные генераторы/фильтры» – 1 шт.
Состав включает в себя:
- Генератор Колпитца;
- Генератор Хартли;
- Фильтры нижних и верхних частот на операционных усилителях.

Модуль Преобразователи данных - 1 шт.
Состав включает в себя:
- цифро-аналоговый преобразователь DAC0800 разрядностью 8 бит, временем установления выходного сигнала 100 нс (10 МГц);
- аналого-цифровой преобразователь ADC0804 разрядностью 8 бит, частотой выборок до 10 ksps;
- широтно-импульсный модулятор 1;
- широтно-импульсный модулятор 2;
- поле ввода;
- блок индикации.

Модуль «Синтезаторы частоты» - 1 шт.
Состав включает в себя:
- синтезатор частоты с использованием ФАПЧ;
- делитель частоты с переменным коэффициентом деления;
- синтезатор прямого синтеза с ЖК дисплеем.

Модуль «Модуляторы/демодуляторы PSK/QPSK/ASK» - 1 шт.
Состав включает в себя:
- сдвиговый регистр;
- перемножители;
- фазовращатели;
- сумматоры;
- фильтры нижних частот.

Модуль «Система обработки сигналов CVSD» - 1 шт.
Состав включает в себя:
- модулятор CVSD;
- демодулятор CVSD;
- кодер-декодер манчестерского кода.

Набор аксессуаров и документов – 1 шт.

Цифровой осциллограф – 1 шт.

Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

Комплект технической документации – 1 шт.

Техническое описание оборудование – 1 шт.
Техническое описание оборудования — это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

Краткие теоретические сведения – 1 шт.
Набор документации, содержащий основные теоретические сведения.

Руководство по выполнению базовых экспериментов – 1 шт.
Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
