Типовой комплект учебного оборудования выполнен в стендовом исполнении: стойка с модулями установлена на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

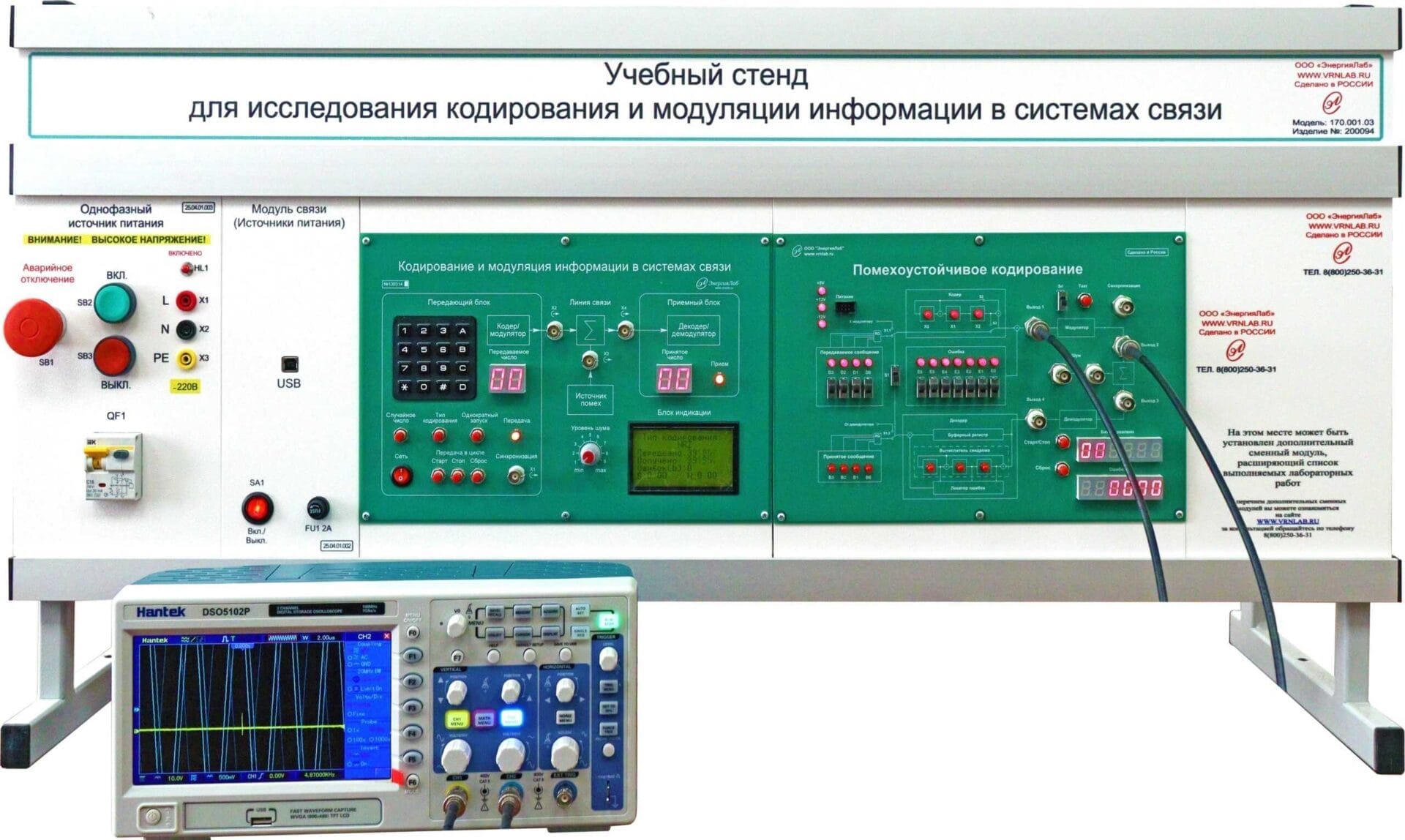

Учебный стенд для исследования кодирования и модуляции информации в системах связи
Запросить цену
Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.
Описание товара
1. Лабораторный стол.
Лабораторный стол предназначен для установки стойки с модулями и другого необходимого оборудования.
2. Стойка для установки модулей.
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.
3. Комплект модулей
Модули предназначены для выполнения лабораторно-практических работ.
Модуль «Кодирование и модуляция информации в системах связи»
Модуль «Помехоустойчивое кодирование»
Сменный блок «Помехоустойчивое кодирование» обеспечивает возможность изучать принципы работы кодера и декодера циклического кода, наблюдать за процессом обнаружения и исправления ошибок, оценивать помехоустойчивость кода. Блок содержит модуль ввода передаваемого сообщения, кодер, блок ввода ошибки, декодер, модулятор, демодулятор, сумматор. Количество переданных бит и количество ошибок выводится на семисегментные индикаторы. Тип используемой модуляции – частотная манипуляция.
Модуль «Однофазный источник питания» (модель 25.04.01.003)
Модуль «Модуль связи (источник питания)» (модель 25.04.01.002)
Цифровой осциллограф (модель 25.01.01.003)
Комплект соединительных проводов и сетевых шнуров
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
Паспорт
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
Комплект технической документации
Техническое описание оборудование
Техническое описание оборудования – это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
Мультимедийная методика
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
Краткие теоретические сведения
Набор документации, содержащий основные теоретические сведения.
Руководство по выполнению базовых экспериментов
Лабораторный стол предназначен для установки стойки с модулями и другого необходимого оборудования.
2. Стойка для установки модулей.
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.
3. Комплект модулей
Модули предназначены для выполнения лабораторно-практических работ.
Модуль «Кодирование и модуляция информации в системах связи»
Модуль «Помехоустойчивое кодирование»
Сменный блок «Помехоустойчивое кодирование» обеспечивает возможность изучать принципы работы кодера и декодера циклического кода, наблюдать за процессом обнаружения и исправления ошибок, оценивать помехоустойчивость кода. Блок содержит модуль ввода передаваемого сообщения, кодер, блок ввода ошибки, декодер, модулятор, демодулятор, сумматор. Количество переданных бит и количество ошибок выводится на семисегментные индикаторы. Тип используемой модуляции – частотная манипуляция.
Модуль «Однофазный источник питания» (модель 25.04.01.003)
Назначение
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
Модуль «Модуль связи (источник питания)» (модель 25.04.01.002)
Назначение
Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.
Цифровой осциллограф (модель 25.01.01.003)
Назначение
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.
Набор аксессуаров и документовКомплект соединительных проводов и сетевых шнуров
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
Паспорт
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
Комплект технической документации
Техническое описание оборудование
Техническое описание оборудования – это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
Мультимедийная методика
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
Краткие теоретические сведения
Набор документации, содержащий основные теоретические сведения.
Руководство по выполнению базовых экспериментов
1. Бинарное кодирование: NRZ, NRZI, манчестер, дифференциальный манчестер;
2. Тринарное кодирование: RZ, AMI, HDB3, MLT-3, 4B/3T;
3. Тетрарное кодирование: 2B1Q;
4. Кодирование с использованием кодов замещения: 4B/5B;
5. Амплитудная модуляция;
6. Частотная модуляция;
7. Фазовая модуляция;
8. Квадратурная модуляция: QPSK, QAM-16;
9. Влияние помех на различные виды кодирования/модуляции;
2. Тринарное кодирование: RZ, AMI, HDB3, MLT-3, 4B/3T;
3. Тетрарное кодирование: 2B1Q;
4. Кодирование с использованием кодов замещения: 4B/5B;
5. Амплитудная модуляция;
6. Частотная модуляция;
7. Фазовая модуляция;
8. Квадратурная модуляция: QPSK, QAM-16;
9. Влияние помех на различные виды кодирования/модуляции;
Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
