Типовой комплект учебного оборудования «Автоматизация систем отопления»

Описание товара

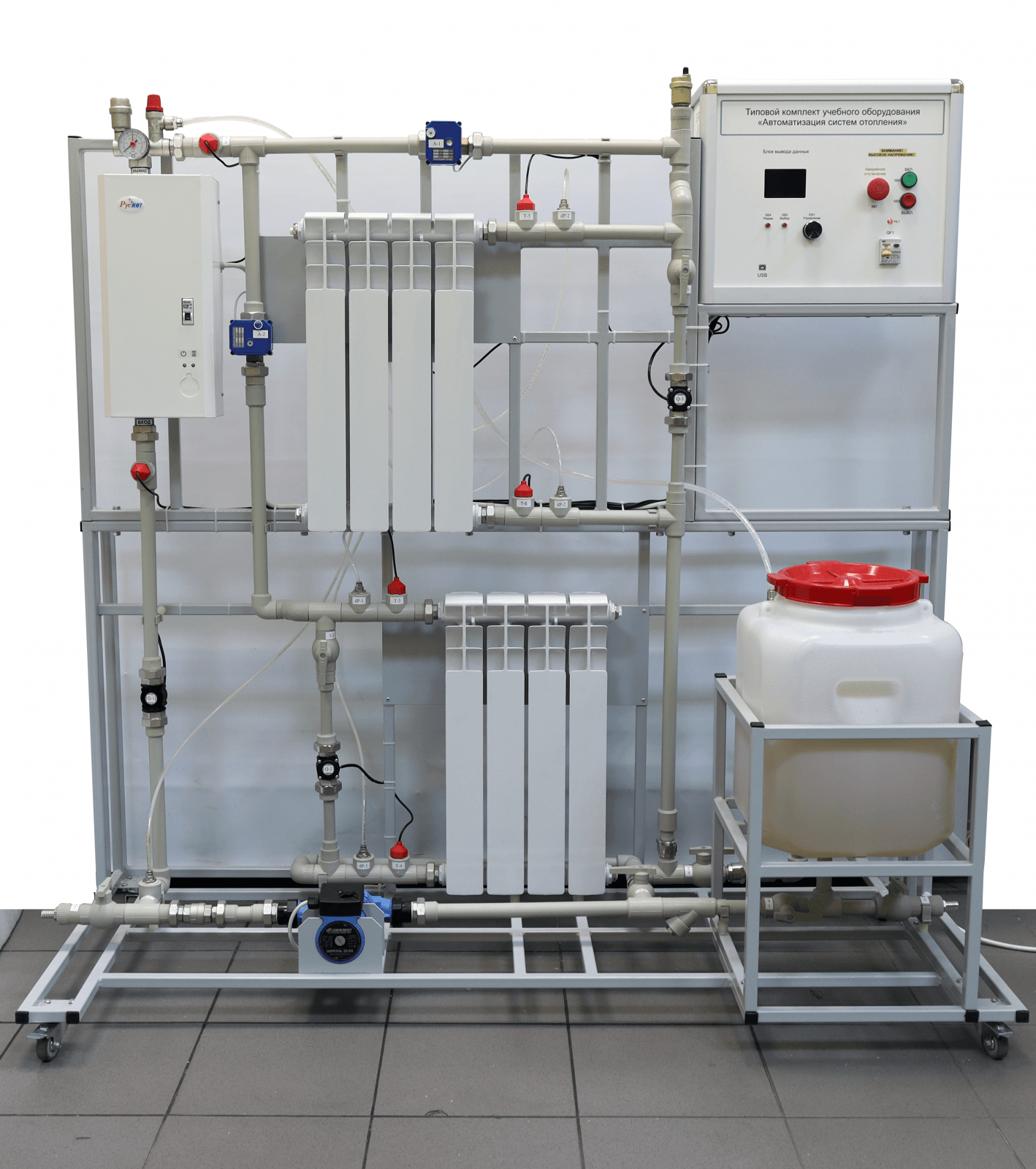

Учебный стенд предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов. Действующая автоматизированная система водяного отопления в настольном исполнении. Не требует подключения к тепловой, водопроводной и канализационной сетям.

Комплекс снабжен учебно-методическими материалами. Одновременно работы проводятся с группой из двух-трех обучаемых человек.

Учебный стенд предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов.

Действующая автоматизированная система водяного отопления в настольном исполнении. Не требует подключения к тепловой, водопроводной и канализационной сетям.

Контроль и управление системой отопления производится с помощью контрольно-измерительных приборов.

Предназначена для изучения устройства и принципа действия автономной водяной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов.

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, и система отопления.

Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Базовые эксперименты (лабораторные работы)

1. Изучение устройства и основных характеристик отопительных приборов.
2. Определение теплоотдачи и гидравлического сопротивления биметаллического радиатора.
3. Определение гидравлического сопротивления  отопительных приборов.
4. Экспериментальные исследования эффективности работы электрического теплового котла.

Комплект поставки

1. Учебный лабораторный стенд «Автономная автоматизированная система отопления» в сборе – 1 шт.
2. Учебный видеоролик, презентации и плакаты, методические указания, руководство по эксплуатации и аппаратное обеспечение на электронном носителе (CD-диске) – 1 шт.
3. Гарантийный талон – 1 шт.
4. Комплект технической документации (в т.ч. паспорт комплекта, паспорта комплектующих изделий, сертификаты) – 1 шт.

Технические характеристики

Габариты: 1600х700х1600 мм
Электропитание от сети переменного тока: 3 кВт
Напряжением 220 В, частотой 50 Гц.
