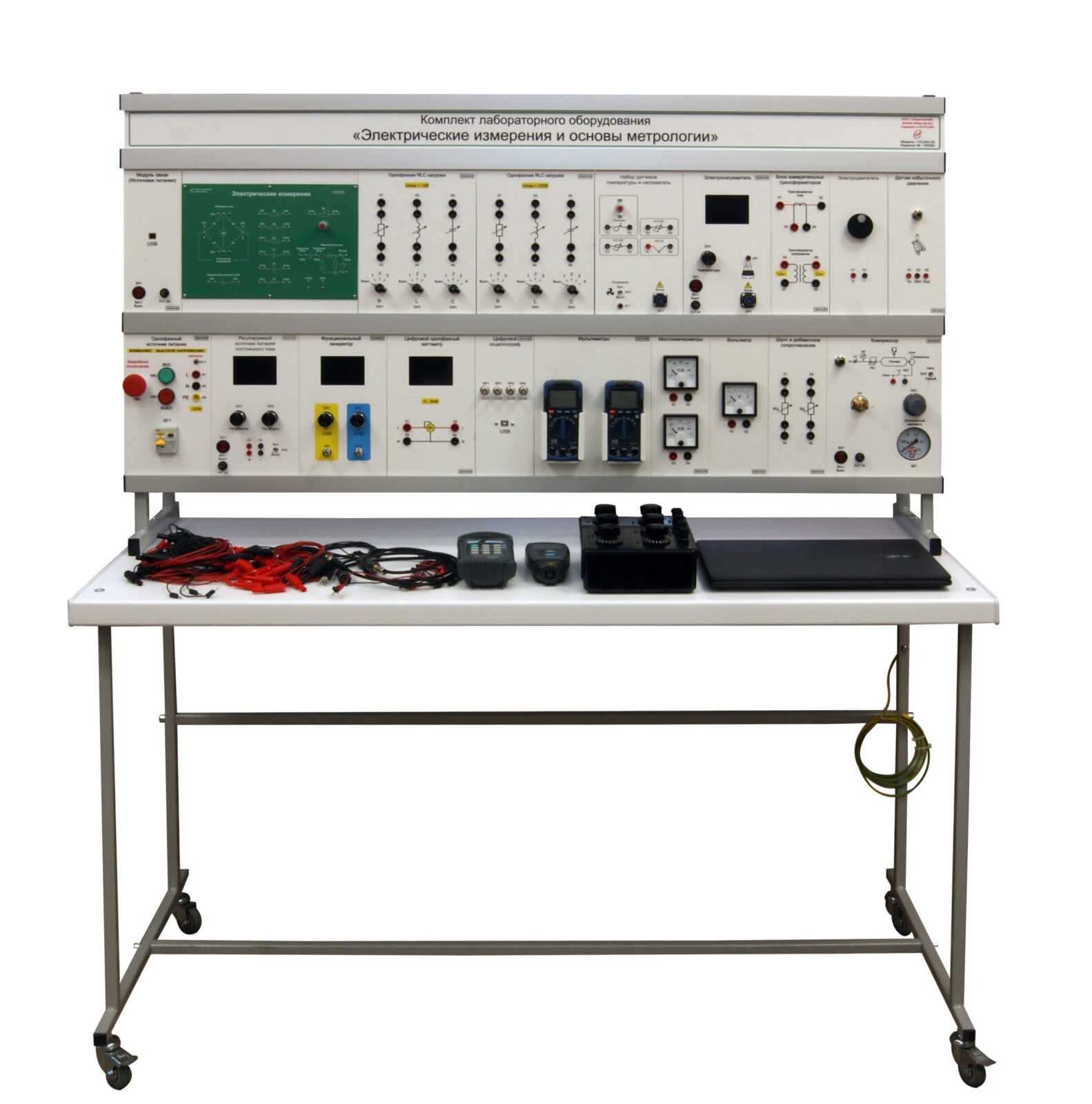

Комплект лабораторного оборудования «Электрические измерения и основы метрологии»

Комплект лабораторного оборудования «Электрические измерения и основы метрологии»
Модель: ЭЛБ-110.004.03
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
исполнение стендовое, модульное, компьютерная версия

Комплект лабораторного оборудования «Электрические измерения и основы метрологии» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплектность:

1. Лабораторный стол
Назначение
Лабораторный стол предназначен для установки стойки с модулями, ноутбука и другого необходимого оборудования.

2.Стойка для установки модулей
Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

3.Комплект модулей:
Назначение
Модули устанавливаются в направляющие. Модули предназначены для выполнения лабораторно-практических работ.


Модуль "Функциональный генератор" (модель 25.04.02.001)

Назначение

Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.

Модуль "Регулируемый источник питания постоянного тока" (модель 25.04.01.001)

Назначение

Модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения.

Модуль "Цифровой однофазный ваттметр 380 В" (модель 25.01.01.012)

Назначение

Модуль «Цифровой однофазный ваттметр 380В» предназначен для измерения тока, напряжения, коэффициента мощности, активной, реактивной и полной мощностей.

Модуль «Однофазный источник питания» (модель 25.04.01.003)

Назначение

Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Модуль связи (источник питания)» (модель 25.04.01.002)

Назначение

Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.

Цифровой осциллограф (модель 25.01.01.003)

Назначение

Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

Модуль «Мультиметры» (модель 25.01.01.005)

Назначение

Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

Модуль «Электронагреватель»
Назначение
Модуль «Электронагреватель» предназначен для управления внешним нагревателем.

Модуль «Компрессор»
Назначение
Модуль «Компрессор» предназначен для проведения лабораторно-практических занятий по исследованию датчиков давления.

Модуль «Электрические измерения»
Назначение
Модуль «Электрические измерения» предназначен для проведения лабораторно-практических занятий по изучению мостовых схем измерения электрического сопротивления; методик измерения параметров элементов электрических цепей с помощью мостов переменного тока; неуравновешенной мостовой схемы для измерения температуры с помощью термопреобразователя сопротивления.

Модуль «Однофазная RLC нагрузка»
Назначение
Модуль «Однофазная RLC нагрузка» предназначена для реализации различного вида нагрузки.

Модуль «Миллиамперметры»
Назначение
Модуль «Миллиамперметры» предназначен для проведения лабораторных работ.

Модуль «Вольтметр»
Назначение
Модуль «Вольтметр» предназначен для проведения лабораторных работ.

Модуль «Шунт и добавочное сопротивление»
Назначение
Модуль «Шунт и добавочное сопротивление» предназначен для проведения лабораторных работ.

Модуль «Блок измерительных трансформаторов»
Назначение
Модуль «Блок измерительных трансформаторов» предназначен для преобразования электрических величин.

4. Ноутбук

5. Измеритель R-L-C

6. Тахометр DT 2234A

7. Магазин сопротивлений (Р33)

8. Нагреватель

9. Набор датчиков температуры

10. Датчик давления

11. Набор аксессуаров и документов

11.1 Комплект соединительных проводов и сетевых шнуров
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

11.2 Паспорт
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

11.3 Мультимедийная методика
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

11.4 Комплект технической документации

11.4.1 Техническое описание оборудование
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

11.4.2 Краткие теоретические сведения
Набор документации, содержащий основные теоретические сведения.

11.4.3 Руководство по выполнению базовых экспериментов
Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.

1.Измерения в цепях постоянного тока
1.1. Прямые измерения напряжения и тока аналоговым и цифровым приборами.
1.2. Определение полярности напряжения и направления тока по показаниям приборов.
1.3. Косвенные измерения напряжения и тока.
1.4. Расширение пределов измерения амперметров и вольтметров с помощью шунтов и добавочных сопротивлений.
1.5. Калибровка аналоговых амперметра и вольтметра.
1.6. Определение методической погрешности измерений, обусловленной влиянием приборов.
1.7. Оценка величины сопротивления аналоговых и цифровых приборов.
1.8. Измерение э.д.с. источника с высоким внутренним сопротивлением компенсационным методом.
2.Измерения в цепях переменного тока.
2.1. Прямые измерения синусоидальных напряжения и тока.
2.2. Прямые измерения несинусоидальных напряжений и токов.
2.3. Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов.
2.4. Оценка верхней границы частотного диапазона измерительных приборов.
3.Измерение мощности в цепях постоянного и переменного тока
3.1. Косвенное измерение мощности методом амперметра и вольтметра.
3.2. Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
3.3. Калибровка ваттметра на постоянном токе с помощью образцовых амперметра и вольтметра.
3.4. Прямое измерение активной мощности в цепи синусоидального тока.
3.5. Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками.
3.6. Прямое измерение активной мощности и косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях с несинусоидальными напряжениями и токами.
4.Измерение электрического сопротивления в цепях постоянного тока.
4.1. Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
4.2. Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
4.3. Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
4.4. Сборка схемы, испытание и калибровка аналогового омметра.
4.5. Сборка и испытание мостовой схемы измерения электрического сопротивления.
4.6. Измерение электрического сопротивления методом замещения.
5. Измерение параметров элементов электрических цепей при синусоидальном напряжении.
5.1. Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении.
5.2. Определение параметров схемы замещения элемента (RL или RC) по результатам совместных измерений при нескольких частотах синусоидального напряжения.
5.3. Измерение параметров элементов электрических цепей с помощью мостов переменного тока
5.4. Прямые измерения параметров последовательной или параллельной схемы замещения элементов электрических цепей.
6.Измерения с помощью электронного осциллографа.
6.1. Измерение параметров переменных напряжений и токов с помощью осциллографа в режиме линейной развертки (Y – t).
6.2. Измерения фазы и частоты с помощью осциллографа в режиме X– Y.
7.Электрические измерения неэлектрических величин.
7.1. Измерение температуры с помощью термопреобразователя сопротивления, термоэлектрического преобразователя, термосопротивления и микросхемы термодатчика.
7.2. Сборка и испытание неуравновешенной мостовой схемы для измерения температуры с помощью термопреобразователя сопротивления.
7.3. Измерение давления.
7.4. Измерение скорости вращения.
Потребляемая мощность, В·А – 100;
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками
напряжение, В – 220;
частота, Гц -50
Класс защиты от поражения электрическим током - I;
Габаритные размеры:
длина (по фронту) – 1000 мм;
ширина (ортогонально фронту) – 300 мм;
высота – 800 мм
Общий вес – 20 кг
Диапазон рабочих температур от +10 до 35°С
Влажность до 80%
Количество человек, которое одновременно и активно может работать на комплекте - 2.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
