Комплект учебного оборудования «Электрические аппараты»

Комплект учебного оборудования «Электрические аппараты»
Модель: ЭЛБ-241.018.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

исполнение стендовое, модульное, ручная версия

Комплект учебного оборудования «Электрические аппараты» предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях, для получения базовых и углубленных профессиональных знаний и навыков.

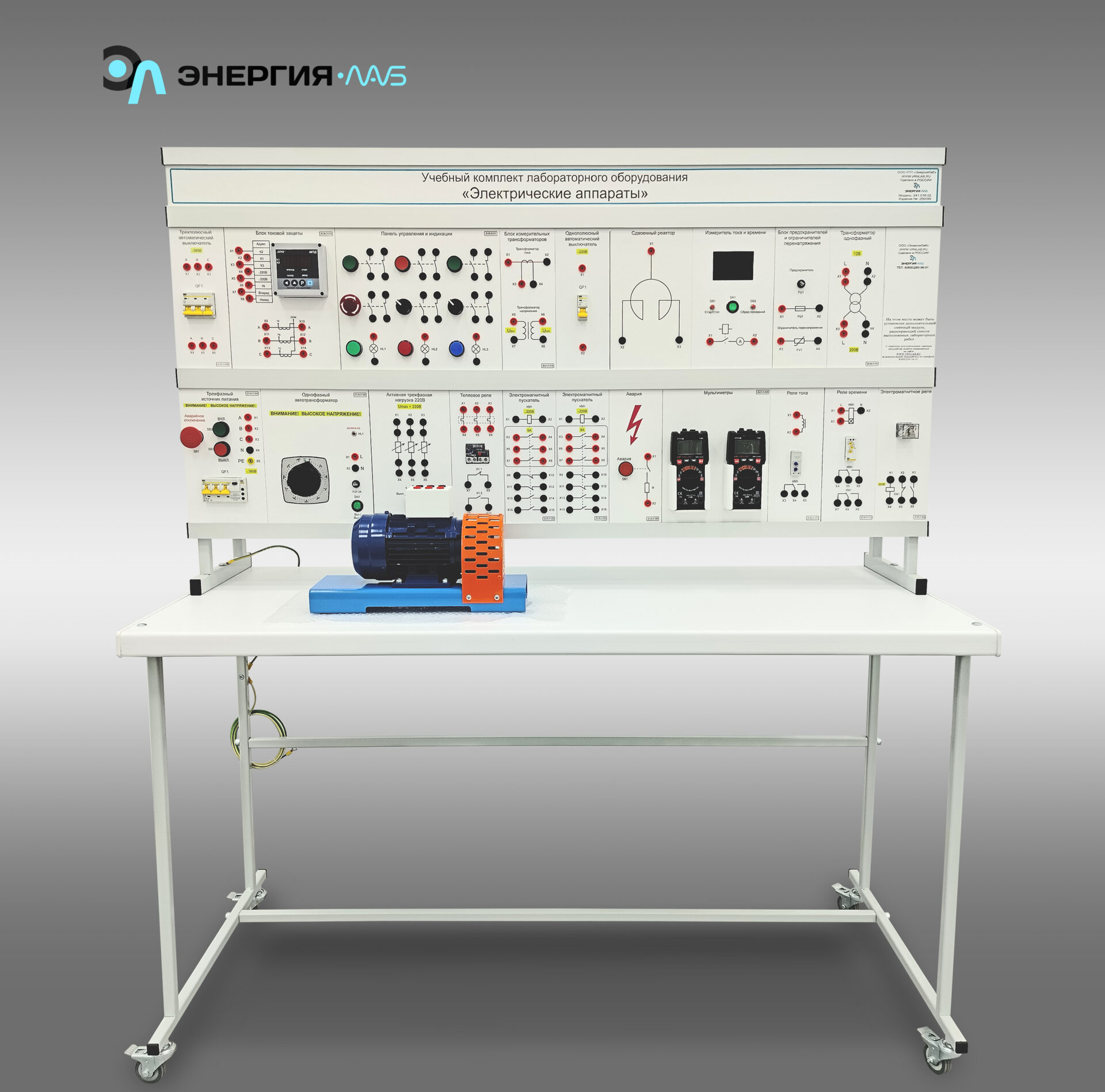

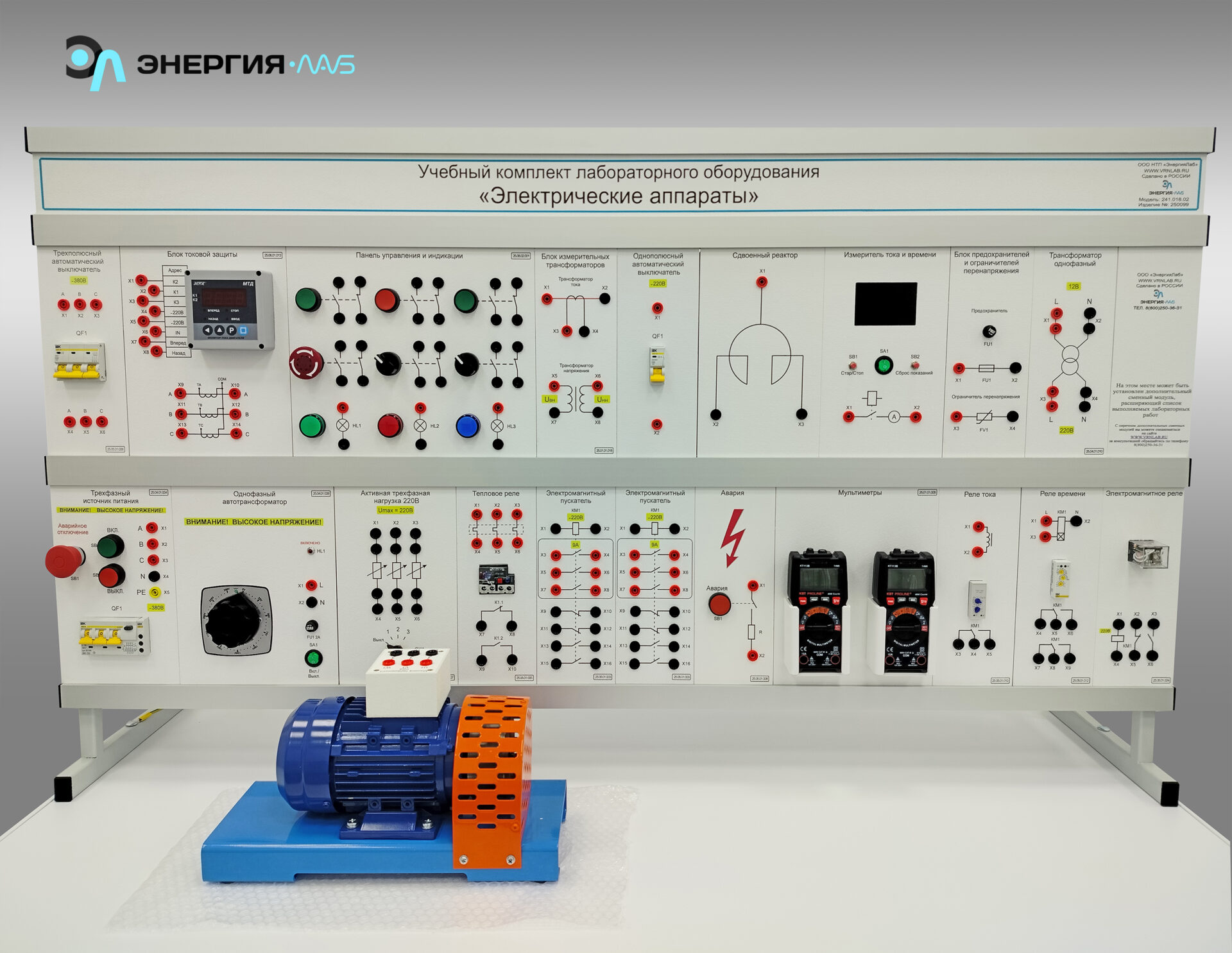

Комплект учебного оборудования «Электрические аппараты» выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.

Лабораторный стол

Назначение

Лабораторный стол предназначен для установки стойки с модулями, асинхронных двигателей и другого необходимого оборудования.

Стойка для установки модулей

Назначение

Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

Асинхронный двигатель

Назначение

Асинхронный двигатель предназначен для выполнения лабораторно-практических работ, связанных с асинхронными двигателями.

Комплект модулей

Назначение

Модули предназначены для выполнения лабораторно-практических работ.

Модуль "Авария" (модель 25.06.01.008)

Назначение

Модуль «Авария» представляет собой устройство для моделирования аварийного режима с кнопочным управлением.

Модуль «Трехфазный источник питания» (модель 25.04.01.004)

Назначение

Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Мультиметры» (модель 25.01.01.005)

Назначение

Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

Модуль «Однофазный автотрансформатор»

Назначение

Модуль «Однофазный автотрансформатор» предназначен для преобразования входного напряжения 220 Вв выходное напряжение с заданным значением.

Модуль «Электромагнитный пускатель» – 2 шт.

Назначение

Модуль «Электромагнитный пускатель» предназначен для изучения принципов работы и схем включения электромагнитного пускателя.

Модуль «Тепловое реле»

Назначение

Модуль «Тепловое реле» предназначен для изучения принципов работы и схемы подключения теплового реле.

Модуль «Реле тока»

Назначение

Реле тока предназначено для обеспечения максимальной токовой защиты нагрузки в аварийных режимов.

Модуль «Трехполюсный автоматический выключатель»

Назначение

Модуль «Трехполюсный автоматический выключатель» предназначен для изучения принципов работы и схемы подключения трехполюсного автоматического выключателя.

Модуль «Блок токовой защиты»

Назначение

Модуль «Блок токовой защиты» предназначен для защиты асинхронного электродвигателя путем его отключения при возникновении аварийных режимов.

Модуль «Панель управления и индикации»

Назначение

Модуль «Панель управления и индикации» предназначен для управления элементами исследуемой схемы.

Модуль «Однополюсный автоматический выключатель»

Назначение

Модуль «Однополюсный автоматический выключатель» предназначен для изучения принципов работы и схемы подключения однополюсного автоматического выключателя.

Модуль «Активная трехфазная нагрузка 220В»

Назначение

Модуль «Активная трехфазная нагрузка 220В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Реле времени»

Назначение

Модуль «Реле времени» предназначен для изучения схем подключения и принципов работы реле времени.

Модуль «Электромагнитное реле»

Назначение

Модуль «Электромагнитное реле» предназначен для изучения принципов работы и схемы подключения электромагнитного реле.

Модуль «Блок предохранителей и ограничителей перенапряжений»

Назначение

Модуль «Блок предохранителей и ограничителей перенапряжений» предназначен для изучения характеристик предохранителей и ограничителей перенапряжений.

Модуль «Блок измерительных трансформаторов»

Назначение

Модуль «Блок измерительных трансформаторов» предназначен для преобразования электрических величин.

Модуль «Измеритель тока и времени»

Назначение

Модуль «Измеритель тока и времен» предназначен для снятия времятоковых характеристик электрических аппаратов.

Модуль «Сдвоенный реактор»

Набор аксессуаров и документов

1. Комплект соединительных проводов и сетевых шнуров
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

2. Паспорт
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

3. Мультимедийная методика
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

Комплект технической документации

1. Техническое описание оборудование
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

2. Руководство по выполнению базовых экспериментов.
Руководство включает краткие теоретические сведения, а также подробный порядок выполнения лабораторных работ.

1. Аппараты управления.
1.1. Определение коэффициента возврата электромагнитного контактора.
1.2. Снятие времятоковой характеристики электротеплового реле.
1.3. Определение коэффициента возврата электромагнитного реле переменного тока.
1.4. Определение коэффициента возврата электромагнитного промежуточного реле переменного напряжения.
1.5. Снятие зависимости выдержки времени от уставки реле времени.
1.6. Работа магнитного пускателя в нереверсивной схеме управления асинхронным двигателем.
1.7. Работа магнитного пускателя в реверсивной схеме управления асинхронным двигателем.
1.8. Программирование и работа микропроцессорного блока управления и токовой защиты асинхронного двигателя.

2. Аппараты распределительных устройств.
2.1. Снятие времятоковой характеристики предохранителя.
2.2. Снятие времятоковой характеристики автоматического выключателя.
2.3. Снятие вольтамперной характеристики ограничителя перенапряжений.
2.4. Определение индуктивностей сдвоенного реактора.
2.5. Определение погрешности трансформатора тока.
2.6. Определение погрешности трансформатора напряжения.

Потребляемая мощность, В·А

500

Электропитание:
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
частота, Гц


380
50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

1400

600

1600

Масса, кг

50

Количество человек, которое одновременно и активно может работать на комплекте

2

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
