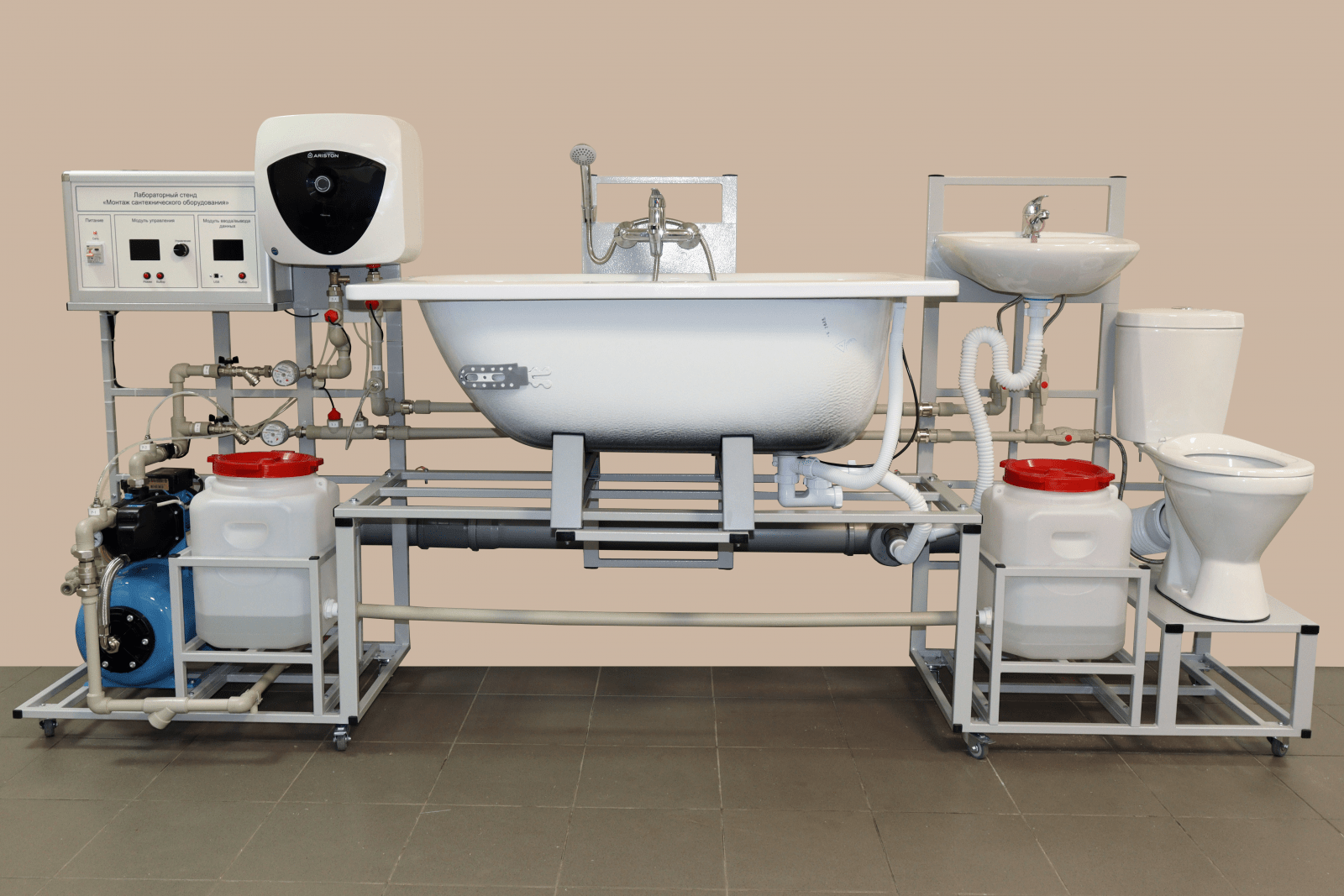

Лабораторный стенд «Монтаж сантехнического оборудования»

Модель: ЭЛБ-160.034.03
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Стенд предназначен для изучения технологии монтажа сантехнического оборудования, линий горячего и холодного водоснабжения, линий слива и отвода сточных вод, соединений и арматуры, удовлетворяющих российскому стандарту.
Стенд полностью автономный – не требует подвода водоснабжения и канализации.

1. Характеристики модуля подачи воды:

- Рама, представляет собой металлическую конструкцию, с ячейками под крепежные элементы. Габаритные размеры блока (с колесами) (ШхГхВ): 510х788х1263 мм.

- бак для воды, объем 30 л

- насосная установка, мощность 900 Вт, производительность 3550 л/ч

- водонагреватель накопительный

- кран подачи холодной воды

- кран подачи горячей воды

- пульт управления

2. Характеристики модуля канализации:

- Рама представляет собой металлическую конструкцию, с ячейками под крепежные элементы. Дополнена полкой с присоединительными отверстиями. Габаритные размеры блока (с колесами) без полки (ШхГхВ): 510х790х1315 мм

- Бак для воды. Дополнен канализационным коллектором

3. Модуль соединительный для соединения модулей 1 и 2.

- Ванна.

- Труба соединительная пластиковая

В состав стенда входит:

- Раковина

- Смеситель для раковины

- Сифон для раковины

- Смеситель для ванной

- Слив полуавтоматический для ванной

- Унитаз

- Соединитель, гофрированный для унитаза

- Набор труб металлопластиковых

- Набор фитингов для монтажа металлопластиковых труб

- Набор труб полипропиленовых

- Набор фитингов для монтажа полипропиленовых труб

- Труба канализационная

- Комплект кранов шаровых - 4 шт.

- Фильтр грубой очистки - 2 шт.

- Набор гибких шлангов

- Манометр – 2 шт.

- Счетчики расхода холодной и горячей воды – 3 шт.

- Комплект слесарного инструмента

- Набор уплотнительных элементов

- Аппарат для сварки пластиковых труб

- Ножницы для резки пластиковых труб

- Ножовка по металлу с комплектом полотен

4. Виртуальный лабораторный практикум «Монтаж систем водоснабжения и отопления» на флеш-накопителе.

Практикум предназначен для первичной теоретической подготовки обучаемых. Представлен в составе модулей:

1) Программный модуль запуска ресурсов.

Интерфейс на русском языке. Срок использования –срок действия исключительного права на программы для ЭВМ, способ использования – воспроизведение, ограниченное инсталляцией, запуском и осуществлением любых действий, связанных с функционированием программы). Имеется кроссплатформенная программная среда, позволяющая на основе подгружаемых модулей данных, содержащих в себе конфигурационные файлы, трехмерные модели и ресурсы, а также текстовую информацию, визуализировать виртуальные учебные и проверочные лабораторные работы.

2) Модуль ресурсов для обеспечения функционирования виртуального практикума «Монтаж систем водоснабжения и отопления».

В модуле представлен набор виртуальных элементов систем водоснабжения и отопления: трубы, фитинги, запорно-регулирующая арматура, датчики и измерители температуры, давления и расхода воды, насосное оборудование, нагреватели и радиаторы, сантехника. Позволяет собирать водопроводные схемы, используя представленные элементы. Имеется готовая типовая схема водопроводных сетей для малоэтажных зданий.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
