Комплект лабораторного оборудования «Датчики технологических параметров»

Комплект лабораторного оборудования «Датчики технологических параметров»
Модель: ЭЛБ-001.009.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Комплект лабораторного оборудования «Датчики технологических параметров» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков. Комплекс выполнен согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.

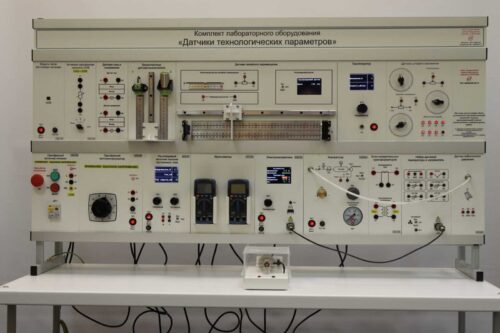

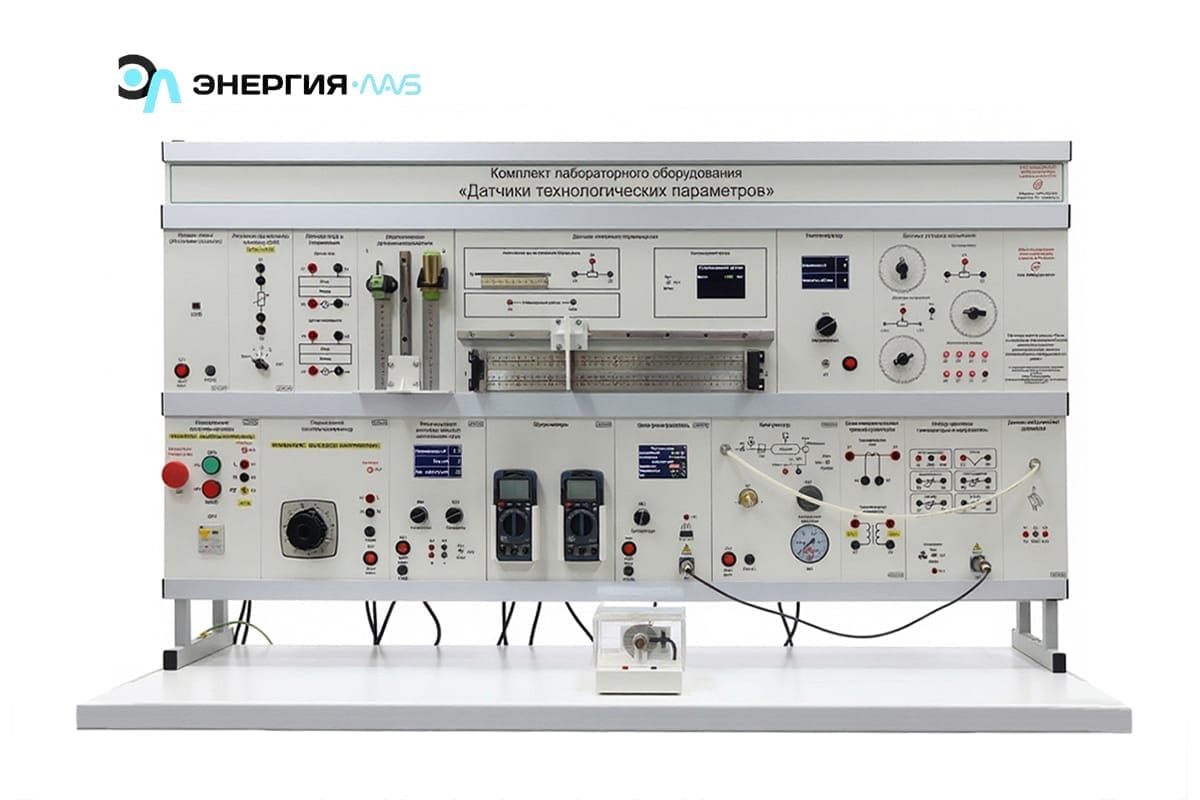

Комплект лабораторного оборудования «Датчики технологических параметров» выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

1. Лабораторный стол

Лабораторный стол предназначен для установки стойки с модулями, ноутбука и другого необходимого оборудования.

Лабораторный стол состоит из металлического основания и столешницы. Основание стола представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого краской.

На основании лабораторного стола закреплена столешница из диэлектрического материала.

2. Стойка для установки модулей.

Назначение

Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого краской. На стойку крепится направляющие, выполненные из анодированных алюминиевых профилей.

3. Комплект модулей.

Назначение

Модули предназначены для выполнения лабораторно-практических работ.

Корпус модулей выполнен из ударопрочного пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус.

Надписи, схемы и обозначения на панелях модулей выполнены с помощью цветной печати.

Модуль "Регулируемый источник питания постоянного тока" (модель 25.04.01.001)

Назначение

Модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения.

Модуль «Однофазный источник питания» (модель 25.04.01.003)

Назначение

Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Модуль связи (источник питания)» (модель 25.04.01.002)

Назначение

Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.

Модуль «Мультиметры» (модель 25.01.01.005)

Назначение

Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

Модуль «Электронагреватель»

Назначение

Модуль «Электронагреватель» предназначен для управления внешним нагревателем.

Электропитание от однофазной сети, напряжением, В 220, частотой, Гц 50

Подключение модуля к сети питания осуществляется на тыльной части. Включение/отключение питания производится выключателем, расположенным на лицевой панели.

Защита от ненормальных и аварийных режимов реализована при помощи плавкого предохранителя, закрепленного с помощью держателя на лицевой панели модуля.

Подключение нагревателя к модулю осуществляется при помощи разъема, расположенного на лицевой панели.

Задание температуры нагревателя осуществляется при помощи регулятора (энкодера), расположенного на лицевой панели.

Световой индикатор сигнализирует о режиме работы.

Параметры нагревателя отображаются на цветном дисплее.

На тыльной части модуля располагаются разъемы, предназначенные для подключения соседних модулей.

Передача данных и прием команд управления модулем осуществляются через интерфейс RS485.

Модуль имеет ручное управление и дистанционное из среды, совместимой с программным комплексом ELAB. Связь между программой и аппаратной частью осуществляется по протоколу LCPE (LAB Communication Protocol Engineering).

Модуль «Компрессор»

Назначение

Модуль «Компрессор» предназначен для проведения лабораторно-практических занятий по исследованию датчиков давления.

Модуль «Датчик избыточного давления»

Назначение

Модуль «Датчик избыточного давления» предназначен для проведения лабораторно-практических занятий по исследованию датчиков давления.

Модуль «Блок измерительных трансформаторов»

Назначение

Модуль «Блок измерительных трансформаторов» предназначен для преобразования электрических величин.

Модуль содержит трансформатор тока и трансформатор напряжения.

Подключение трансформаторов осуществляется при помощи разъемов, расположенных на лицевой панели.

Модуль «Набор датчиков температуры и нагреватель»

Назначение

Модуль «Набор датчиков температуры и нагреватель» предназначен для изучения характеристик различных датчиков температуры.

Модуль содержит в своем составе набор различных датчиков температуры и нагреватель.

Модуль «Датчики линейного перемещения»

Назначение

Модуль «Датчики линейного перемещения» предназначен для изучения характеристик различных датчиков линейного перемещения.

Модуль содержит в своем составе набор различных датчиков линейного перемещения.

Модуль «Датчики углового положения»

Назначение

Модуль «Датчики углового положения» предназначен для изучения характеристик различных датчиков углового положения.

Модуль содержит в своем составе набор различных датчиков углового положения.

Модуль «Бесконтактные датчики-выключатели»

Назначение

Модуль «Бесконтактные датчики-выключатели» предназначен для изучения характеристик различных бесконтактных датчиков-выключателей.

Модуль содержит в своем составе набор различных бесконтактных датчиков-выключателей.

Модуль «Датчики тока и напряжения»

Назначение

Модуль «Датчики тока и напряжения» предназначен для изучения датчиков тока и напряжения.

Модуль содержит в своем составе набор датчиков тока и напряжения.

Модуль «Тахогенератор»

Назначение

Модуль «Тахогенератор» предназначен для изучения тахогенератора.

Модуль содержит в своем составе тахогенератор и электродвигатель.

Модуль «Однофазный автогенератор»

Назначение

Модуль «Однофазный автотрансформатор» предназначен для преобразования входного напряжения в выходное напряжение с заданным значением.

Подключение модуля к сети питания осуществляется на тыльной части. Включение/отключение питания производится выключателем, расположенным на лицевой панели.

Защита от ненормальных и аварийных режимов реализована при помощи плавкого предохранителя, закрепленного с помощью держателя на лицевой панели модуля.

Световой индикатор сигнализирует о наличии напряжения на входе модуля.

Набор аксессуаров и документов:

1 Комплект соединительных проводов и сетевых шнуров.

Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

2 Паспорт

Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

3 Мультимедийная методика

Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

4 Комплект технической документации:

4.1 Техническое описание оборудование

Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

4.2 Краткие теоретические сведения

Набор документации, содержащий основные теоретические сведения.

4.3 Руководство по выполнению базовых экспериментов

Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.

1. Исследование датчиков тока и напряжения.
2. Исследование датчиков температуры.
3. Исследование тахогенератора.
4. Исследование датчиков линейного перемещения.
5. Исследование бесконтактных датчиков-выключателей.
6. Исследование датчиков углового положения.
7. Исследование датчика давления.
Потребляемая мощность, В·А 300
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, %    75
Габаритные размеры, мм
длина (по фронту) 1400
ширина (ортогонально фронту) 600
высота    1600
Количество человек, которое одновременно и активно может работать на комплекте 2

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
