Лабораторная установка «Термодинамические циклы поршневых машин»

Модель: ЭЛБ-171.047.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Лабораторный стенд «Термодинамические циклы поршневых машин» обеспечивает проведение лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, по изучению конструкции и принципа работы поршневого компрессора, а также термодинамические процессы в поршневых машинах. Установка выполнена согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.

Экспериментальное изучение термодинамических процессов, происходящих в поршневых машинах.

Предназначен для проведения лабораторных работ по изучению конструкции, принципа работы поршневых компрессоров, экспериментальному изучению термодинамических процессов, происходящих при сжатии и расширении газа в поршневых машинах.

Одновременно работы проводятся с группой из 2 обучаемых.

Стенд позволяет задавать и измерять различное давление воздуха в линии нагнетания поршневого компрессора. Измерять расход воздуха на выходе компрессора, давления и температуры на входе и выходе обоих ступеней компрессора, давления в поршневых полостях.

Для сглаживания пульсаций подачи используется ресивер. Максимальное давление в ресивере ограничено предохранительным клапанов.

Лабораторный стол состоит из основания и столешницы. Основание стола представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. Основание укомплектовывается упорами «Колесо» с тормозной системой для фиксации.

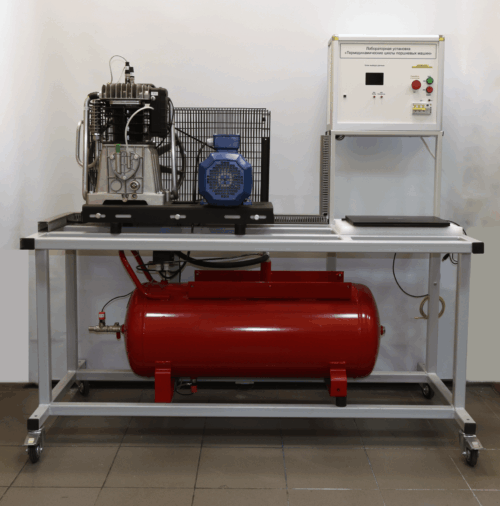

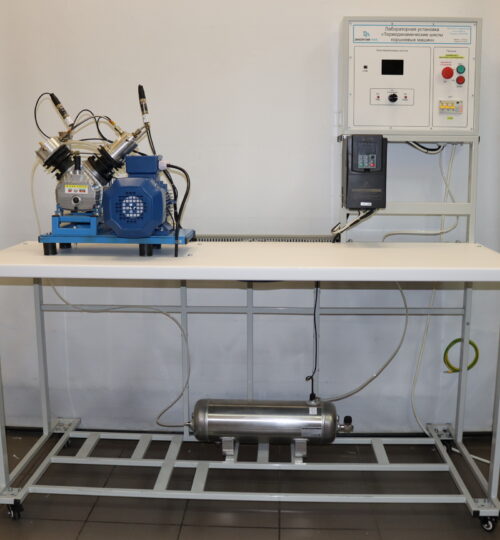

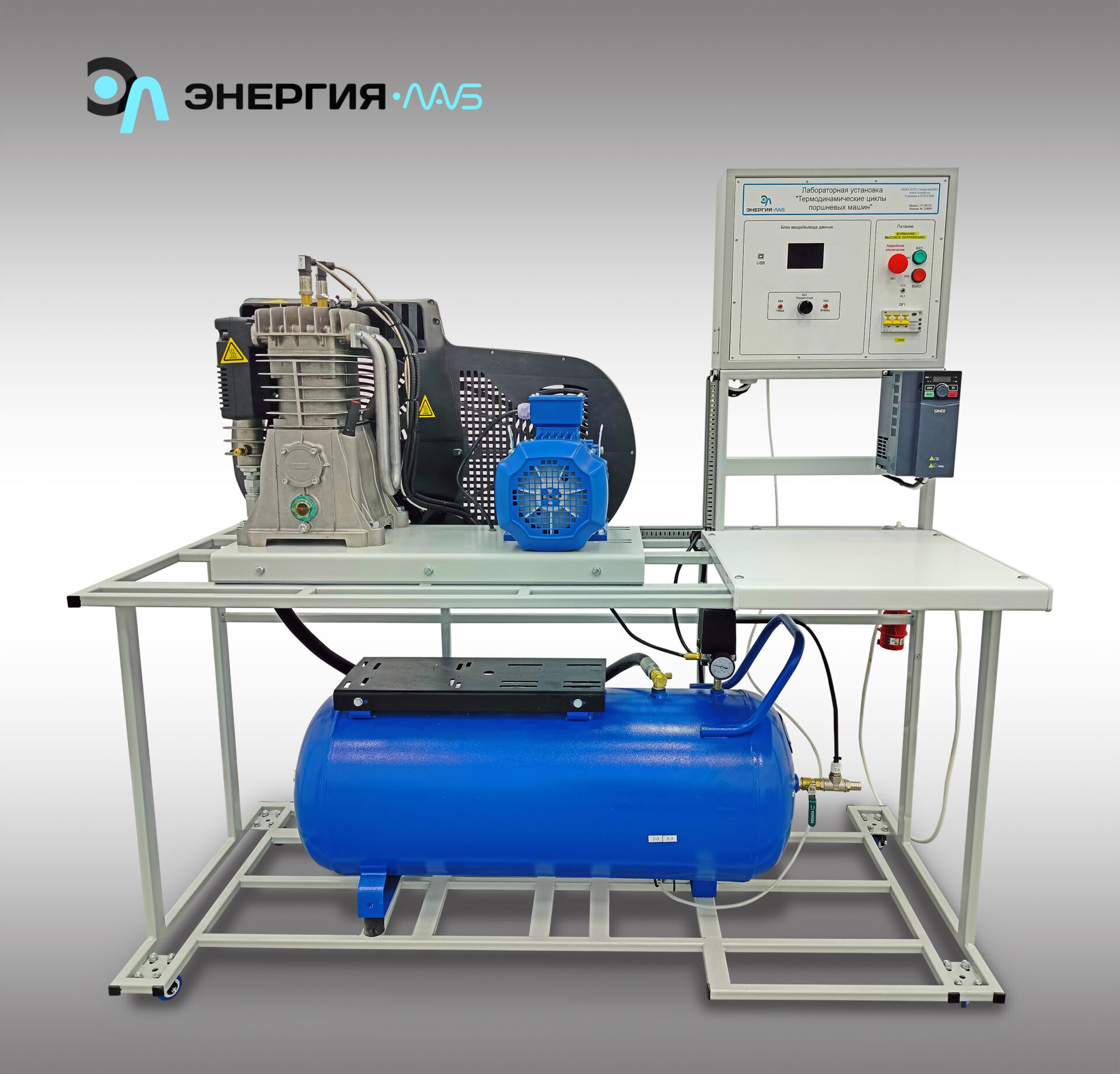

На основании лабораторного стола жестко закреплена столешница, которая выполнена из диэлектрического материала. На лабораторном столе размещен компрессор (с двухступенчатым сжатием) и ресивер. Так же на стенде установлены все необходимые датчики (температуры, давления и расхода) для проведения лабораторных работ.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Протокол обмена LCPE (LAB Communication protocol Engineering) позволяет легко организовать обмен данными и управление различными модулями из программного комплекса ELAB.

Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера. Программный комплекс имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией.

Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

Программный комплекс ELAB при каждом запуске автоматически определяет активный порт подключения оборудования, при этом номер порта автоматически подсвечивается во всплывающем окне.

Программный комплекс ELAB является универсальным для различных направлений науки и техники. После запуска программы производится распознание подключенного устройства и конфигурирование окна программы под конкретное устройство.

Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, программа реализована в виде мнемосхемы с возможностью мониторинга основных параметров лабораторного стенда и управления.

Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводит в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивают возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимировать полученную графическую зависимость и др.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном, текстовом форматах.

1. Лабораторная установка «Термодинамические циклы поршневых машин» в сборе.
2. Учебный видеоролик, методические указания и программное обеспечение на электронном носителе.
3. Руководство по эксплуатации.
4. Гарантийный талон.
5. Паспорт.
6. Комплект проводов.
Тематики лабораторных работ:
- Изучение конструкции и принципа работы поршневого компрессора.
- Индикаторная диаграмма процесса сжатия воздуха в компрессоре при одноступенчатом сжатии.
- Индикаторная диаграмма процесса сжатия воздуха в компрессоре при двухступенчатом сжатии с промежуточным охлаждением.
- Определение показателя политропы при различных процессах.
- Определение количества отводимого тепла при промежуточном охлаждении воздуха между ступенями.
- Охлаждение воздуха при адиабатическом истечении из ресивера.
Габариты: 1600х700х1600 мм
Электропитание от сети переменного тока: напряжением 380В, частотой 50Гц.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
