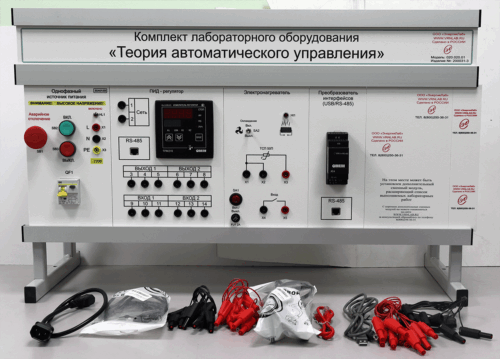

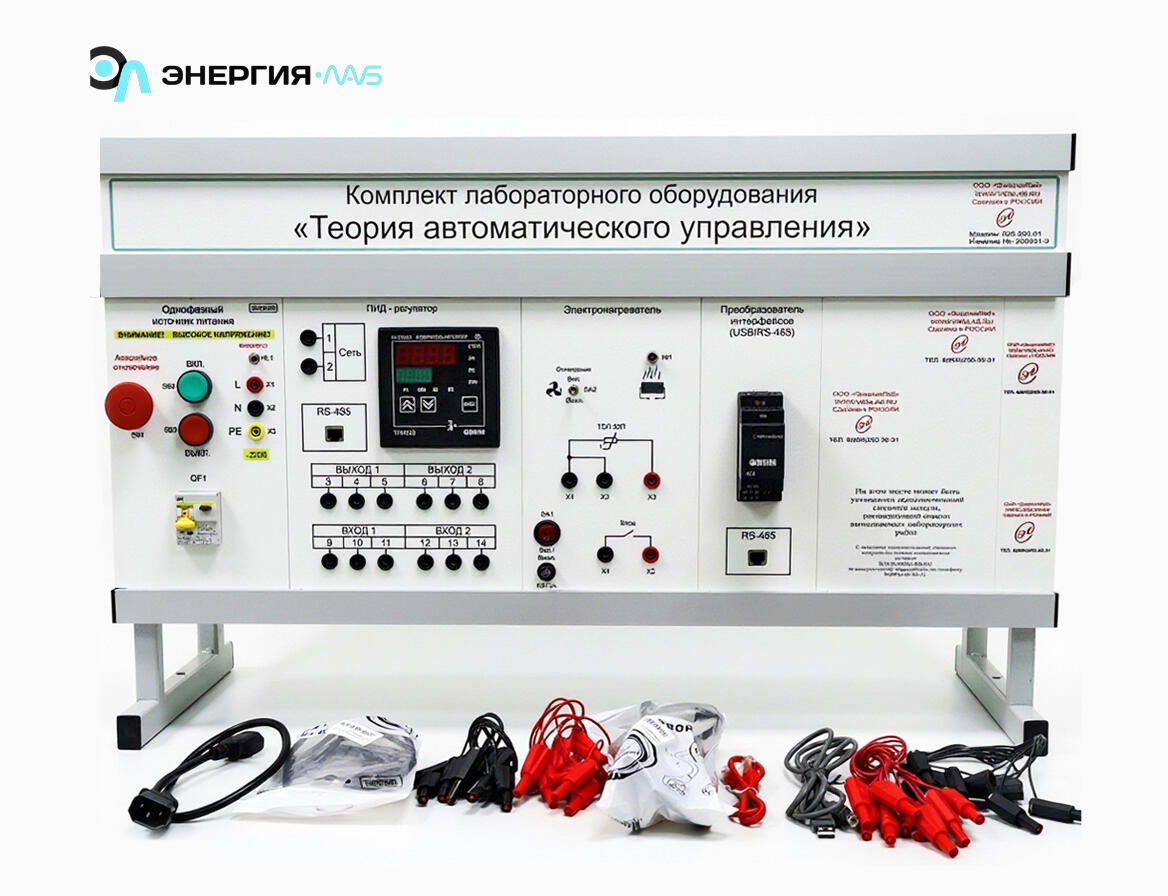

Комплект лабораторного оборудования «Теория автоматического управления»

Модель: ЭЛБ-020.020.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

исполнение настольное, модульное

Комплект лабораторного оборудования «Теория автоматического управления» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков. Комплекс выполнен согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.

Комплект лабораторного оборудования «Теория автоматического управления» выполнен в настольном исполнении: стойка с установленными модулями установлена на лабораторном столе заказчика.

1. Стойка для установки модулей

Описание

Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.

Модули устанавливаются в направляющие.

2. Комплект модулей:

Модули предназначены для выполнения лабораторно-практических работ.

Модуль «Однофазный источник питания» (модель 25.04.01.003)

Назначение

Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «ПИД-регулятор»

Модуль «ПИД-регулятор» предназначен для изучения работы и настройки промышленного ПИД-регулятора.

Корпус модуля выполнен из ABS пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи и обозначения выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.

В состав модуля входит промышленный ПИД-регулятор предназначенный для точного поддержания заданных параметров в различных технологических процессах.

На лицевой панели модуля располагаются разъемы BANANA серии ZP с диаметром отверстий 4 мм, предназначенные для безинструментального подключения ПИД-регулятора

Модуль «Преобразователь интерфейсов»

Модуль «Преобразователь интерфейсов» предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485.

Корпус модуля выполнен из ABS пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи, обозначения и предупреждающие знаки выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.

На лицевой панели модуля закреплен промышленный преобразователь интерфейсов.

Модуль «Электронагреватель»

Модуль «Электронагреватель» представляет собой модель электронагревателя.

Корпус модуля выполнен из ABS пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи, обозначения и предупреждающие знаки выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.

Модуль включает в себя электронагреватель, датчик температуры, вентилятор, и разъемы, предназначенные для подключения данного модуля.

Набор аксессуаров и документов:

1. Комплект соединительных проводов и сетевых шнуров

Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

2. Паспорт

Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

3. Мультимедийная методика

Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

4. Флешнакопитель с технической документацией

5. Техническое описание оборудование

Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

6. Руководство по выполнению базовых экспериментов

Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.

1. Регистрация переходной функции объекта управления.
2. Определение прямых показателей качества процесса регулирования во временной области.
3. Настройка ПИД-регулятора по частотному методу (методы Циглера-Никольса (Ziegler-Nichols) и Tyreus-Luyben (TLC)).
4. Настройка ПИД-регулятора по методу отклика на единичное ступенчатое воздействие (методы Циглера-Никольса (Ziegler-Nichols), Chien-Hrones-Reswick (CHR) и Коэна-Куна).
5. Ручная подстройка ПИД-регулятора.
6. Автоматическая настройка ПИД-регулятора.

Потребляемая мощность В·А

300

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

75

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

800

300

515

Количество человек, которое одновременно и активно может работать на комплекте

2

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
