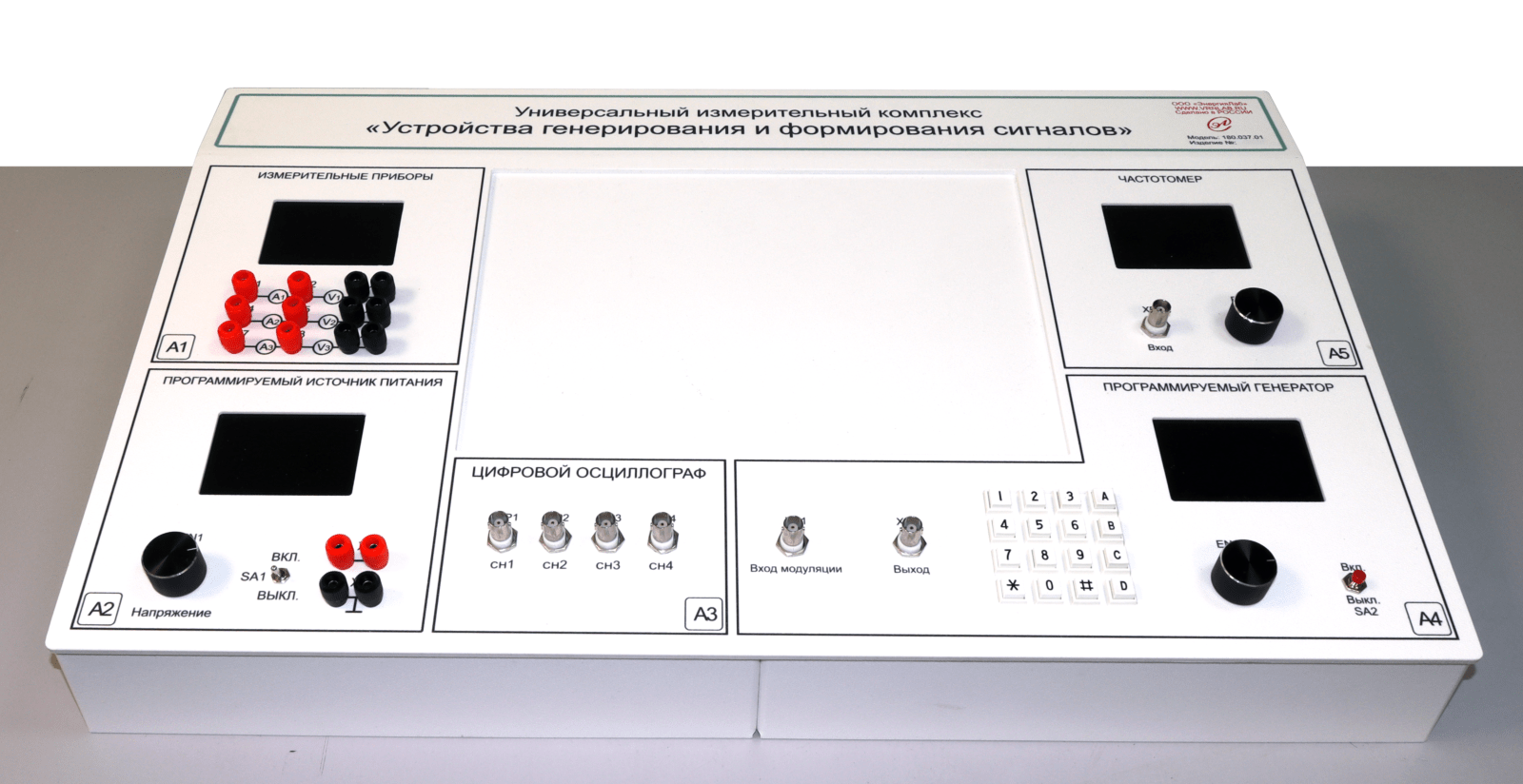

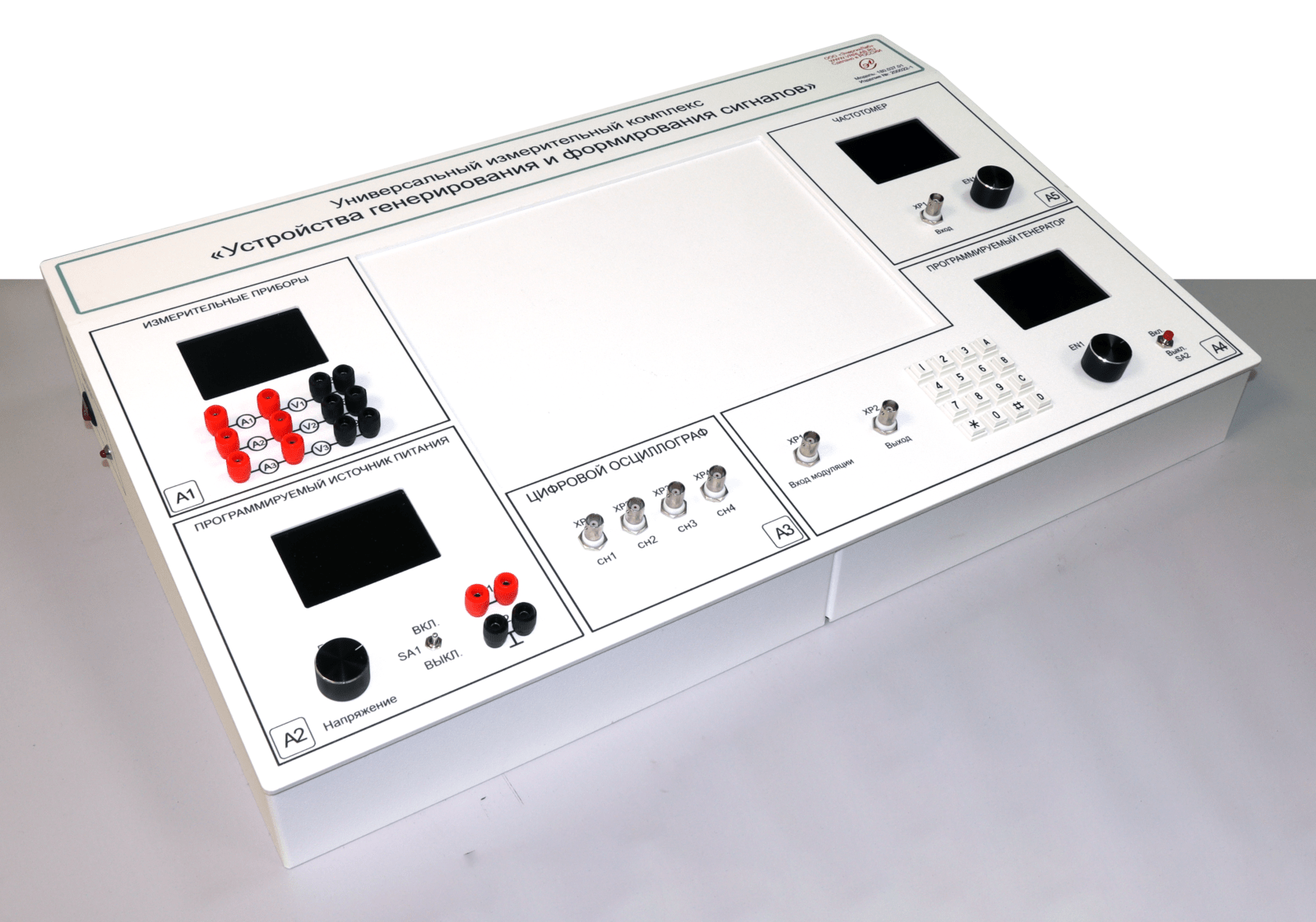

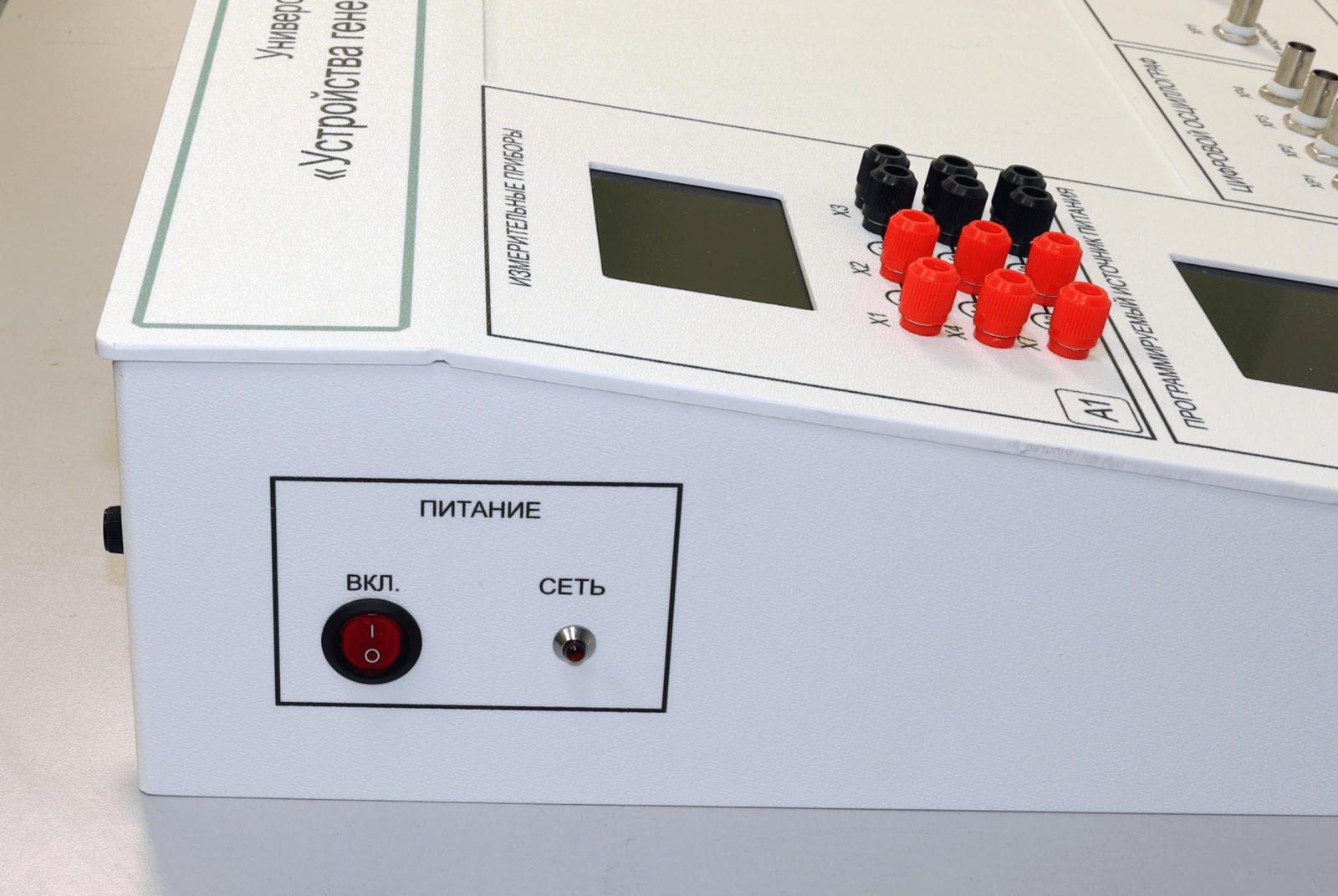

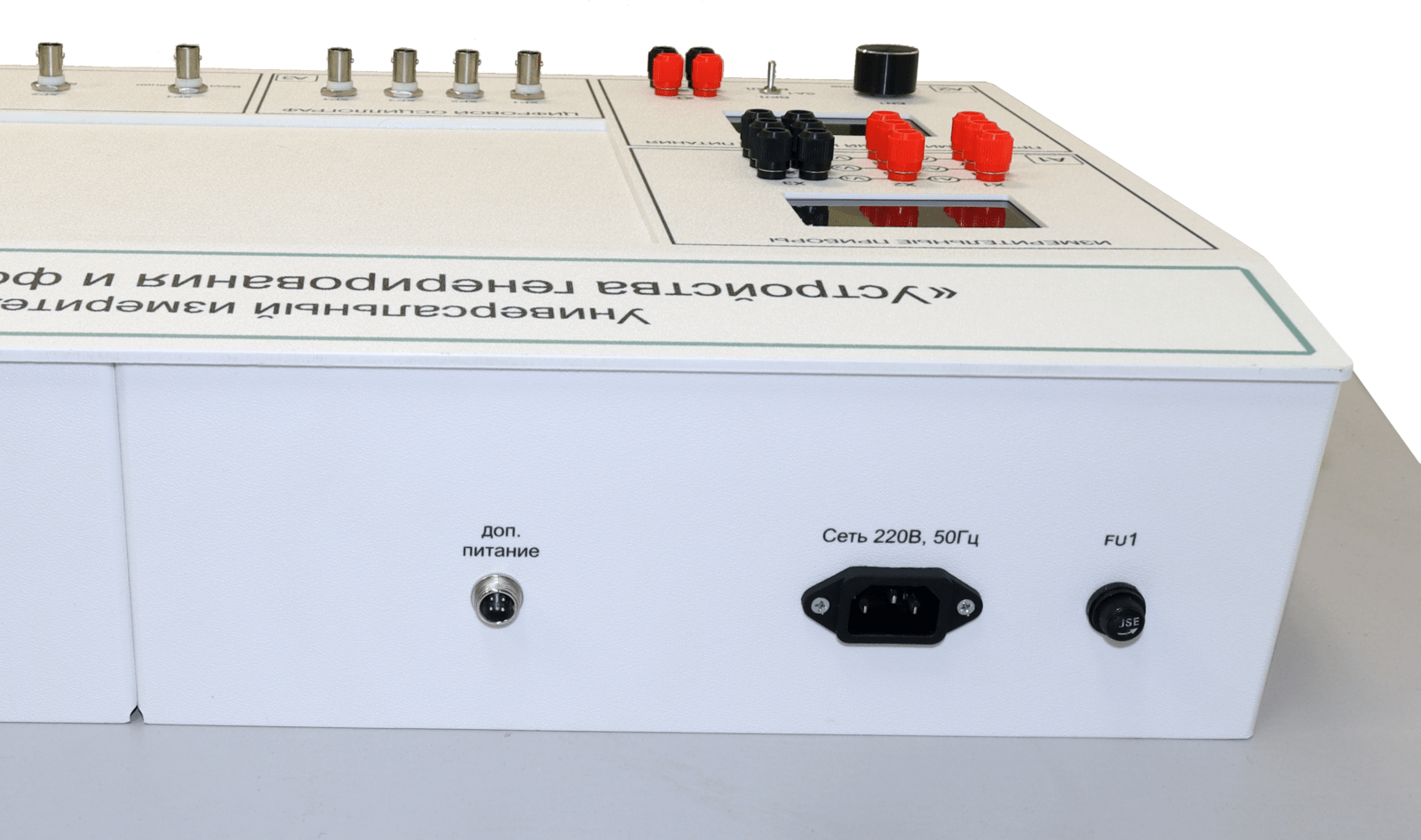

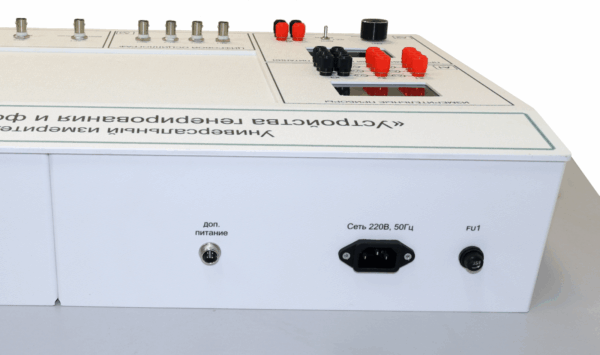

1.Универсальный измерительный комплекс «Устройства генерирования и формирования сигналов»
Описание
Универсальный измерительный комплекс «Устройства генерирования и формирования сигналов» предназначен для проведения лабораторно-практических работ.
Универсальный измерительный комплекс выполнен из ударопрочного пластика, что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием, что обеспечивает защиту от истирания.
Универсальный измерительный комплекс оснащен системой охлаждения.
1.1 Программируемый генератор
Программируемый функциональный генератор предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
Частота задается с помощью матричной клавиатуры и многофункционального энкодера.
Параметры выходного сигнала отображаются на цветном дисплее.
Передача данных и прием команд управления модулем осуществляется через интерфейс RS485.
Модуль имеет ручное управление и дистанционное из среды, совместимой с программным комплексом ELAB. Связь между программой и аппаратной частью осуществляется по протоколу LCPE (LAB Communication Protocol Engineering).
Регулировка амплитуды осуществляется с помощью матричной клавиатуры и энкодера.
Присутствует возможность внутренней амплитудной модуляции.
1.2 Частотомер
Частотомер предназначен для измерения частоты сигналов с амплитудой от 100 мВ до 10 В (диапазонное значение).
Частота отображается на цветном дисплее.
Связь между программой и аппаратной частью осуществляется по протоколу LCPE (LAB Communication Protocol Engineering).
1.3 Программируемый источник питания
Программируемый источник питания предназначен для формирования постоянного напряжения с плавно регулировкой величины напряжения.
Программирование модуля осуществляется из среды, совместимой с программным комплексом ELAB. Связь между программой и аппаратной частью осуществляется по протоколу LCPE (LAB Communication Protocol Engineering).
Напряжение и ток отображаются на цветном дисплее.
1.4 Измерительные приборы
Измерительные приборы предназначены для измерения тока и напряжения в цепях переменного и постоянного тока.
Модуль состоит из трех цифровых амперметров и трех цифровых вольтметров.
Отображение измеренных величин осуществляется на цветном дисплее.
1.5 Цифровой осциллограф
Цифровой осциллограф предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

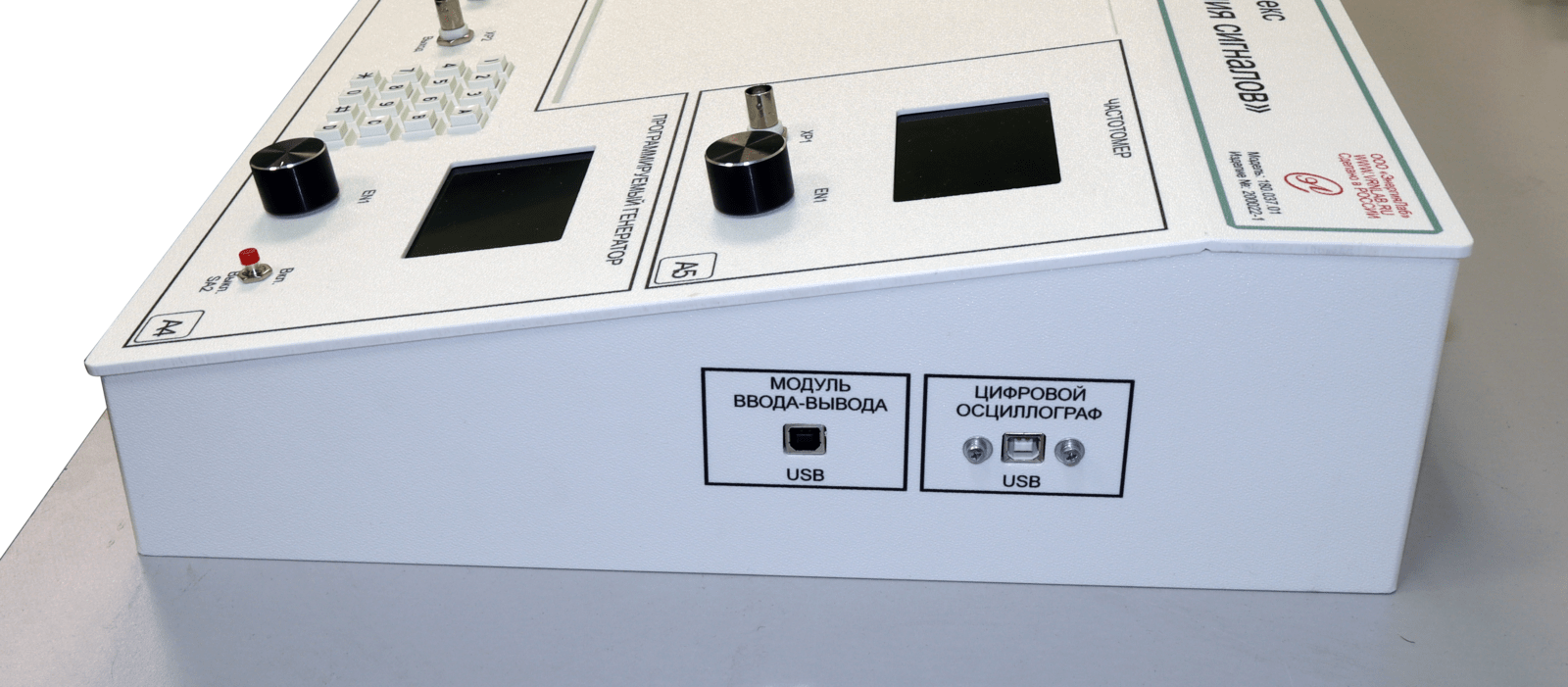

1.6 Модуль ввода-вывода
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
2. Набор аксессуаров и документов
2.1 Комплект соединительных проводов и сетевых шнуров
Комплект представляет собой минимальный набор соединительных проводов, необходимых для выполнения базовых экспериментов.
2.2 Паспорт
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
2.3 Мультимедийная методика
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
2.4 Комплект программного обеспечения
Комплект программного обеспечения предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
Установка комплекта программного обеспечения осуществляется с электронного носителя. Процесс установки сопровождается инструкциями мастера установки на русском языке.
2.4.1 Программный комплекс ELAB
Программный комплекс имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией.
Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
Корректный запуск программного обеспечения ELAB производится только при наличии соединения ноутбука с аппаратной частью лабораторного оборудования (USB соединение, радиоканал), а также при включенном питании лабораторного стенда.
После запуска программы производится распознание подключенного устройства и конфигурирование окна программы под конкретное устройство.
Доступные модули управления выполнены в едином стиле. Инструменты программы позволяют в реальном времени управлять аппаратной частью стенда: источниками питания, функциональными генераторами, преобразователями частоты, тиристорными регуляторами и др.
Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров. Управление возможно как с помощью клавиатуры, так и манипулятором «мышь», а так же с помощью виртуальной клавиатуры для планшетных устройств.
Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления. Для этого пользователь имеет возможность составить программный код на внутреннем понятном макро языке.
Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.
Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводят в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивают возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимируют полученную графическую зависимость и др.
Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном и текстовом форматах.
3.5 Комплект технической документации
3.5.1 Техническое описание оборудование
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
4. Набор сменных панелей идущих в комплекте:
-

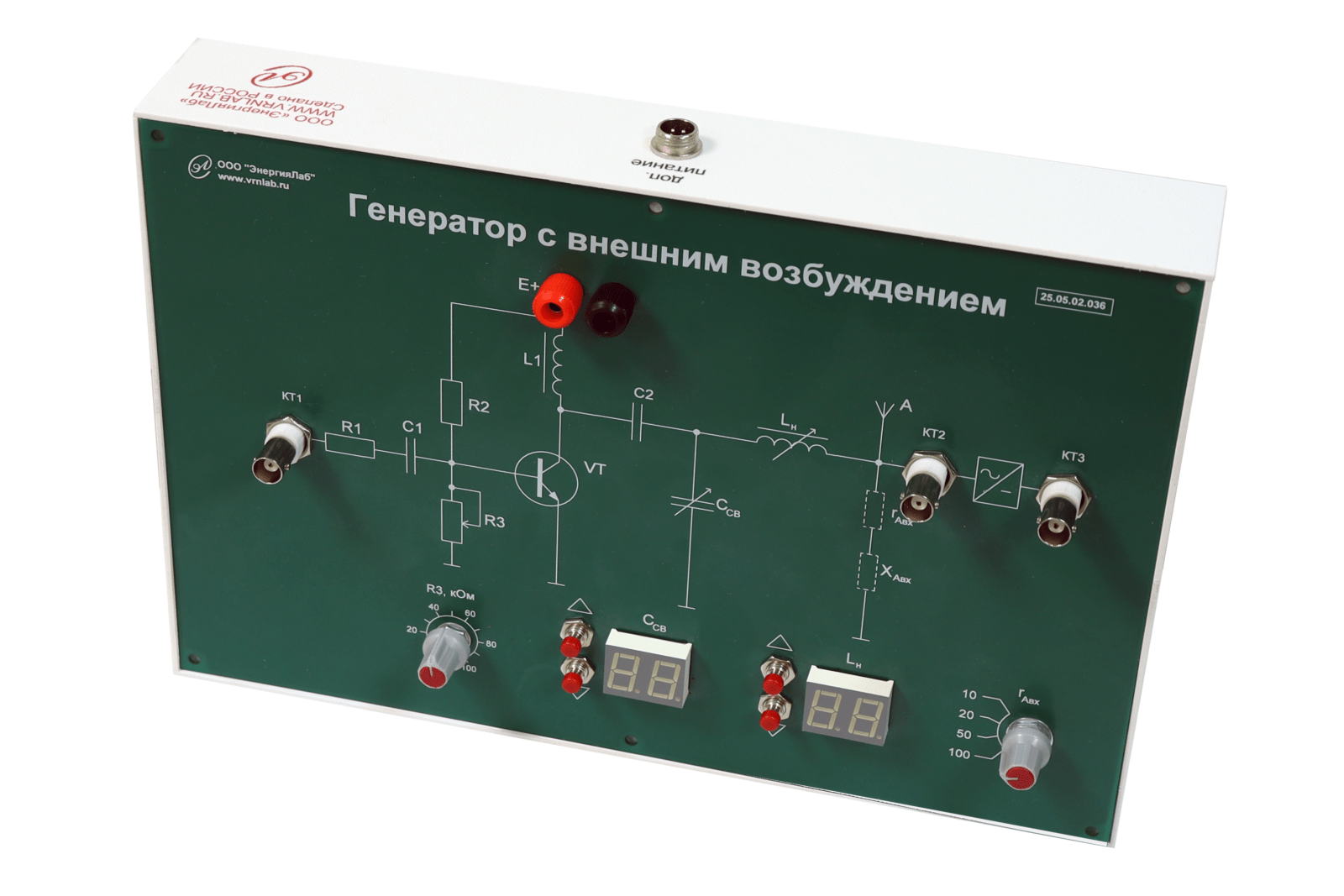

Сменный модуль "Генератор с внешним возбуждением" 25.05.02.036
предназначен для исследования режимов работы генератора с внешним возбуждением на биполярном транзисторе.
Экспериментальная панель позволяет проводить исследования ГВВ в динамическом режиме:
Исследование зависимости режима работы от амплитуды сигнала возбуждения;
Исследование зависимости режима работы от напряжения смещения;
Снятие нагрузочной характеристики

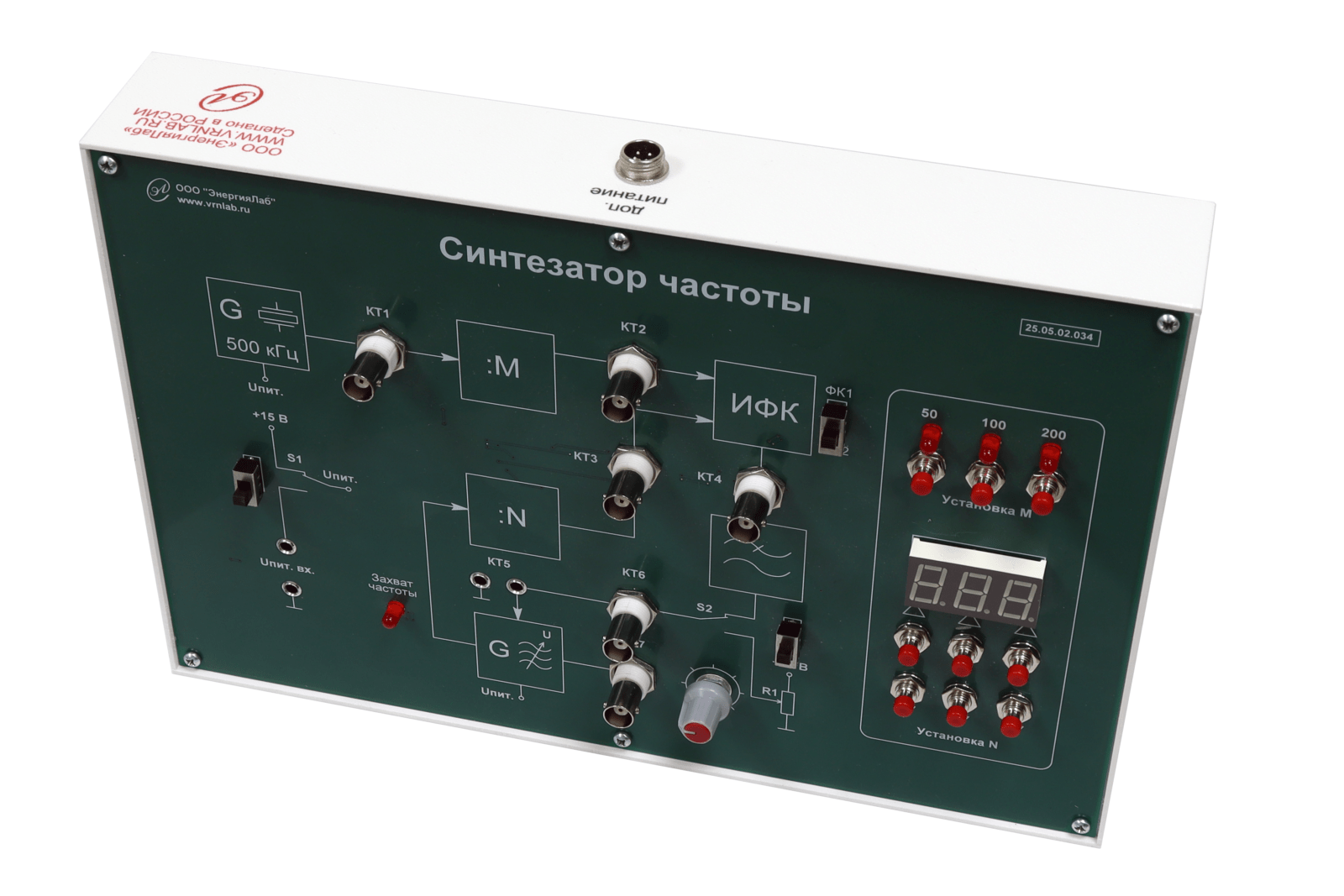

Сменный модуль "Синтезатор частоты" 25.05.02.034
включает в себя:
Генератор опорной частоты на 500кГц с кварцевой стабилизацией;
фиксированный делитель частоты с переключаемыми коэффициентами деления 50, 100, 200;
перестраиваемый 3-х разрядный десятичный делитель частоты с цифровой индикацией коэффициента деления;
фазовый компаратор частоты;
Генератор управляемый напряжением (ГУН) с диапазоном перестройки 400кГц – 1,5 МГц;
возможность внесения дестабилизирующего фактора (изменение напряжения питания), для сравнения стабильности частоты опорного генератора и ГУН, а также стабильности частоты на выходе синтезатора при замкнутой петле обратной связи.
Блок предназначен для изучения принципов построения синтезатора с импульсно-фазовой автоподстройкой частоты путём измерения параметров в контрольных точках схемы, определения нестабильности частоты ГУН при замкнутой и разомкнутой петле импульсной фазовой автоподстройки частоты, построения синтезатора в заданном диапазоне и с заданным шагом сетки частот (2,5кГц; 5кГц; 10кГц)

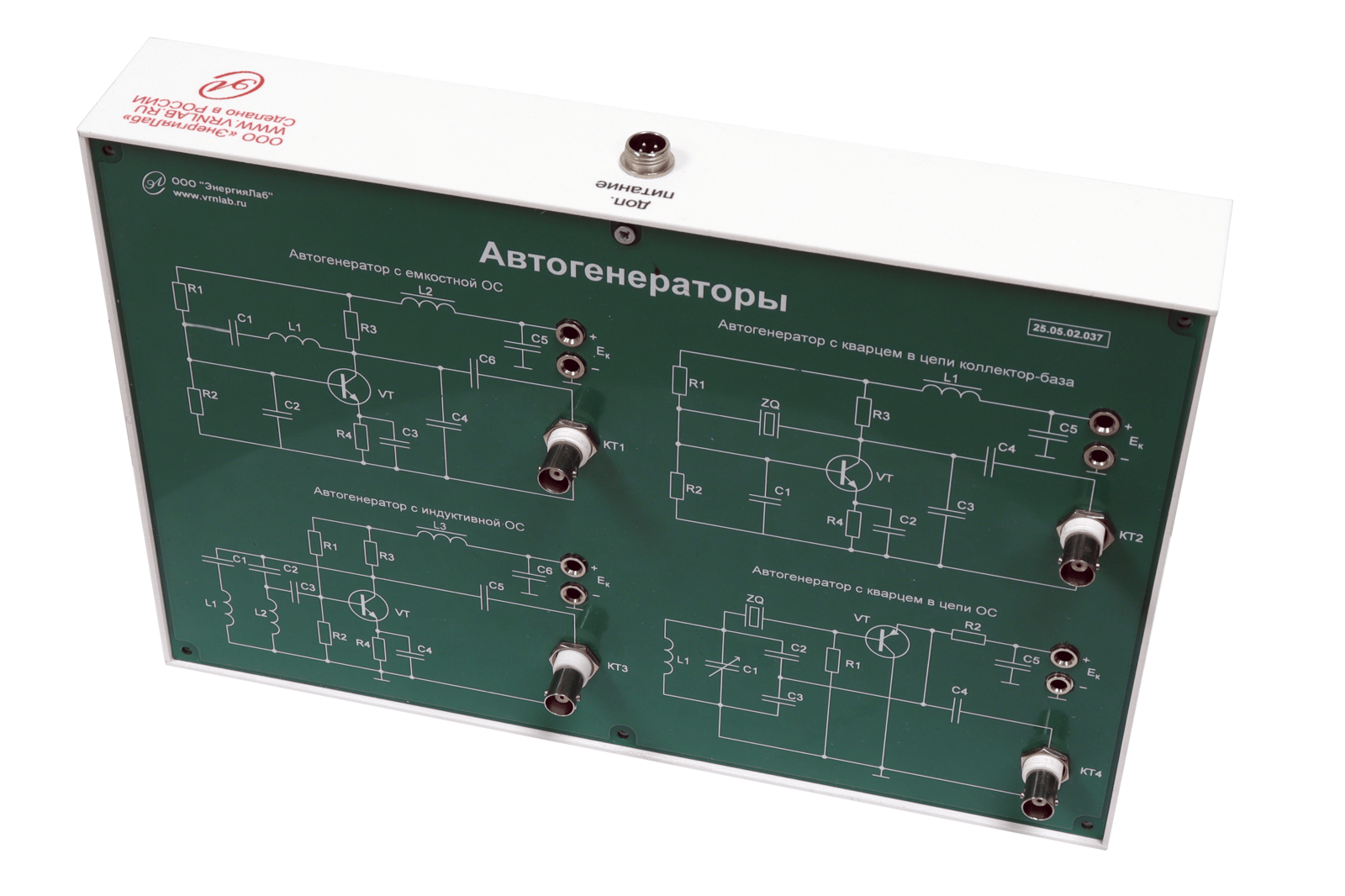

Сменный модуль "Автогенераторы" 25.05.02.037
предназначен для изучения:
Генератора LC, собранного на полевом транзисторе с колебательным контуром в цепи стока и трансформаторной обратной связью. Частота генерации постоянна и находится в пределах не менее 15÷24 кГц;
RC генератора на основе двухкаскадного резисторного усилителя с цепью положительной обратной связи в виде фазобалансной цепи. Экспериментальная проверка основных положений теории RC генераторов; свойств автоколебательной цепи, находящейся под внешним воздействием периодической ЭДС, процессов регенерации, синхронизации и деления частоты.
