Состав стенда.

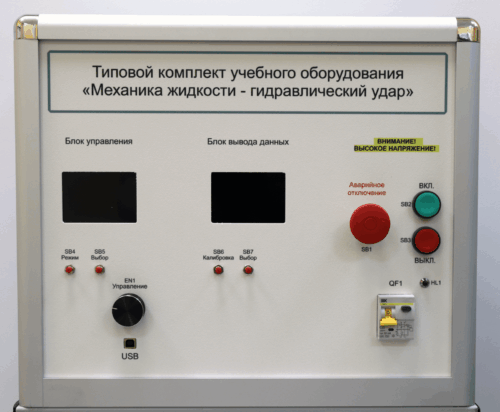

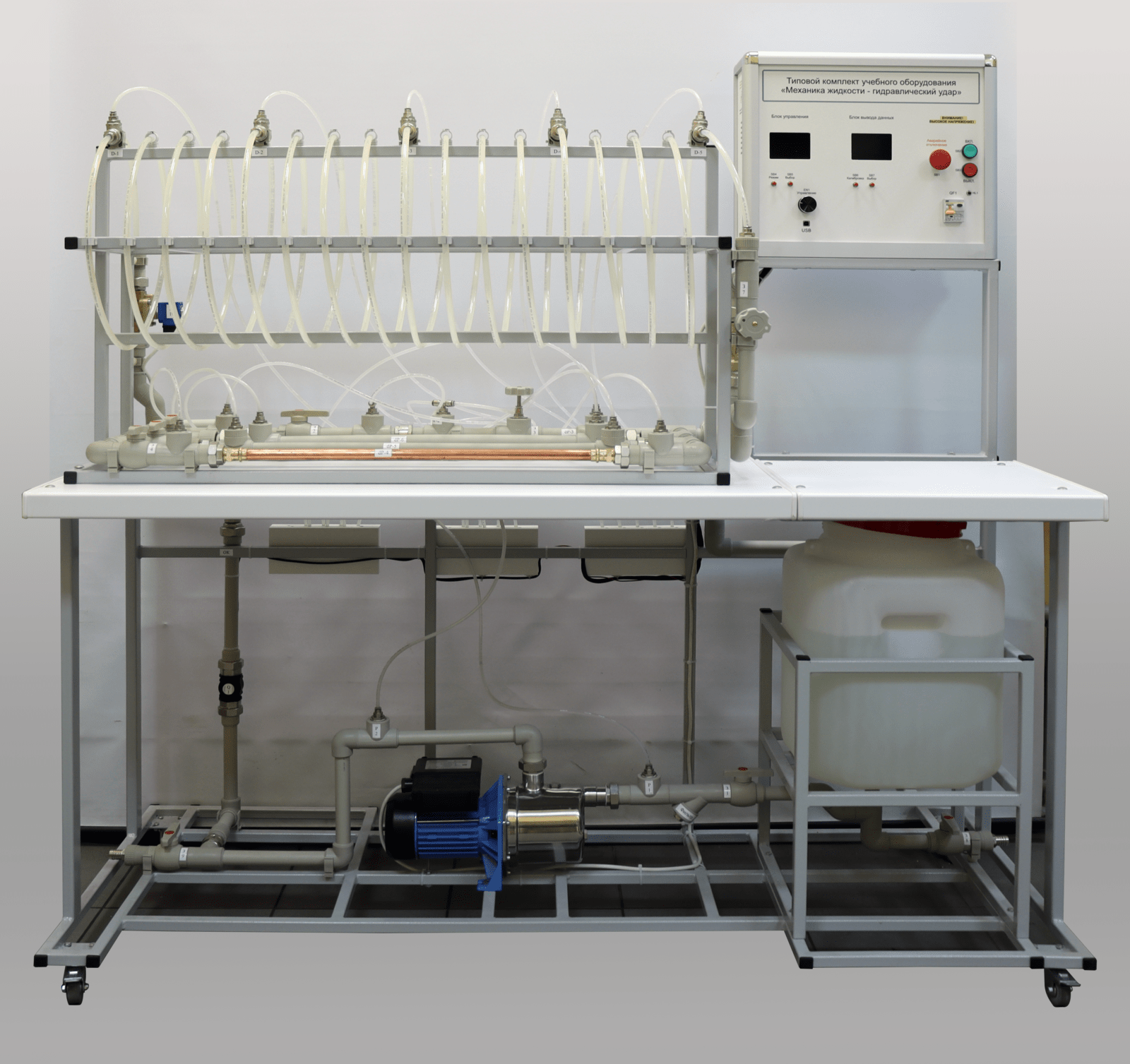

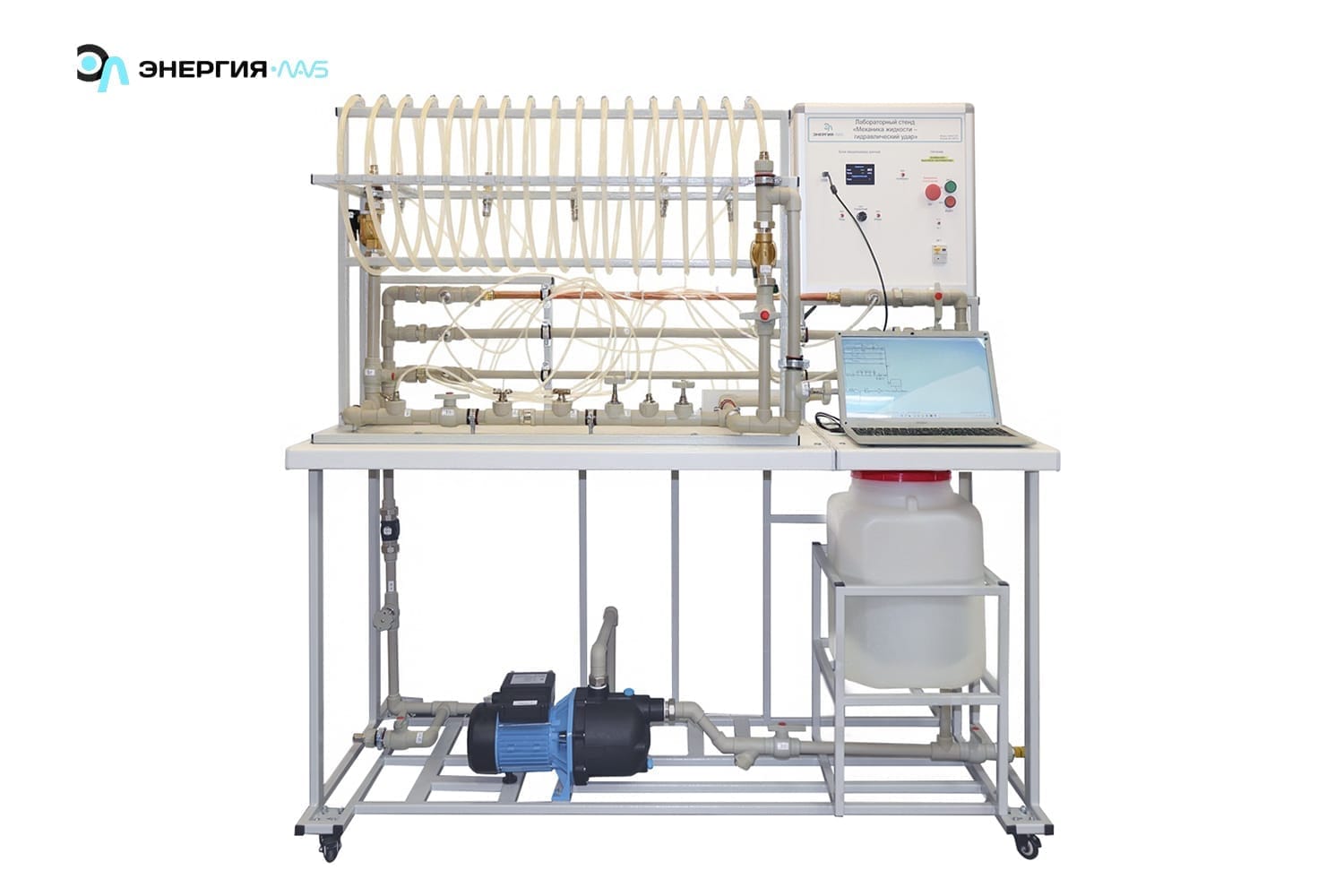

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом и гидравлическая система, состоящая из трубопроводов и исследуемых участков. Блок управления, выполнен из металлического профиля с корпусом из пластика, толщиной 4 мм, серого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
В нижней части рамы находится бак гидравлический для хранения воды. Насос монтируется на раме рядом с баком. Насос обеспечивает расход жидкости 70л/мин, напор 50м.
Характеристики клапана: клапан отсечной быстродействующий с электромагнитным управлением. Количество клапанов – 2шт.
На трубопроводе с равным шагом установлено 5 датчиков давления с верхним пределом измерения 7,0 МПа. На выходе трубопровода установлен клапан с электромагнитным управлением.
В стенде используется замкнутый поток жидкости (воды) без подключения к внешнему источнику.

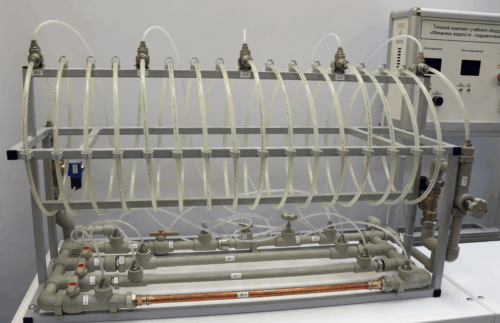

Стенд разделен на исследуемые участки.
1. Трубопровод выполненный из ПВХ, на всем участке трубопровода, установлены датчики давления, а также электромагнитные клапана, для демонстрирования гидравлического удара.
2. Трубопровод из PPR и медной трубы для исследования потерь по длине, на концах исследуемых участков установлены датчики давления.
3. Трубопровод из PPR трубы, на котором смонтированы участки местных сопротивлений.
Гидравлическая система стенда замкнута и не требует подключения к системам водоснабжения и водоотведения лаборатории, за счет установленного технологического бака.
В состав лабораторной установки входит:
- насос (расход 70л/мин, напор 50м);
- датчик расхода (рабочее напряжение нижний предел 5В, верхний предел 24В, ток 15мА, диапазон расхода потока нижний предел 1 л/мин верхний предел 30 л/мин, рабочая температура 0-800С) (неизменяемый параметр);
- датчики давления (верхний предел рабочего давления 700кПа, напряжение питания 4,75- 5,25В (неизменяемый параметр), рабочая температура -400С - +1250С (неизменяемый параметр);
- диафрагма;
- запорная арматура, выполненная в виде вентилей и задвижек;
- технологический бак.
Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485, количество одновременно подключаемых модулей ограничено только нагрузочными возможностями интерфейса. Скорость обмена по линиям RS485 составляет от 9600 до 115200 бод
