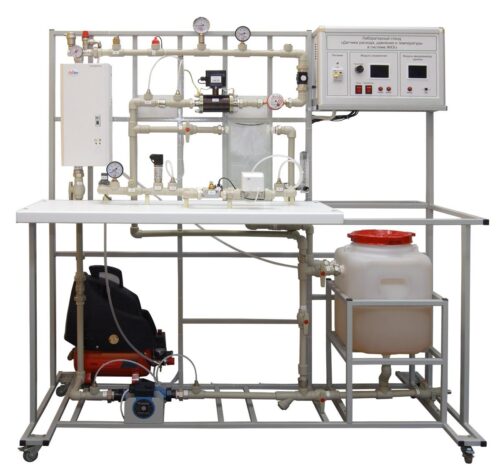

Лабораторный стенд «Датчики расхода, давления и температуры в системе ЖКХ»

Лабораторный стенд «Датчики расхода, давления и температуры в системе ЖКХ»
Модель: ЭЛБ-160.041.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Назначение

Типовой комплект учебно-лабораторного оборудования, предназначен для проведения лабораторных работ в высших и средних учебных заведениях для студентов, обучающихся по курсу «Теплоснабжение», «Отопление и отопительные системы», «Водоснабжение и водоотведение».

Стенд позволяет на практике изучать датчики расхода, давления и температуры, используемые в системе жилищно-коммунального хозяйства, а также производить сравнения датчиком между собой.

Исполнение

Стендовое.

Габаритные размеры стенда (ДхШхВ), мм



1600 х 700 х 1600

Наибольшая потребляемая мощность, кВт:



3,5

Электропитание от сети переменного тока напряжением, Вт:

частотой, Гц:





220

50

Состав стенда:



Гидравлическая система:

Монтируется на рамном основании стенда, позволяет рассматривать датчики расхода, давления и температуры для системы водоснабжения.

Датчики расхода воды:



Счетчик воды, шт:



1

Мерная диафрагма, шт:

1

Участок для измерения расхода воды объемным способом, шт:





1

Преобразователи расхода электромагнитные (ПРЭМ), шт:





1

Датчики давления воды:



Стрелочный манометр, шт:

1

Мембранный датчик давления (избыточный), шт:





1

Мембранный датчик давления (дифференциальный), шт:





1

Датчики температуры воды:



Терморезистивный датчик, шт:

1

Интегральный датчик, шт:

1

Термометр, шт:

1

Циркуляционный насос, шт:



1

Производительность, м3/ч:



12

Напор, м

8

Электрический водонагреватель, шт:



1

Мощность, кВт:

2,5

Температура теплоносителя, °С:



от 35°С до 85°С

Пневматическая система:

Монтируется на рамном основании стенда, позволяет рассматривать датчики расхода и давления системы газа.

Датчики расхода газа:



Счетчик газа, шт:

1

Ротаметр, шт:

1

Электронный датчик расхода, шт:



1

Диафрагма, шт.

1

Датчики давления газа:



Мембранный датчик давления (избыточный), шт:





1

Мембранный датчик давления (дифференциальный), шт:





1

Пьезорезестивный датчик давления, шт.



1

Стрелочный манометр, шт.

1

Поршневой компрессор, шт:

1

Запорная арматура, шт:

3

Технологический бак, шт:

1

Блок управления стендом, шт:



1

Материал:

Выполнен из металлического профиля  с лицевой панелью из композита, толщиной 3 мм, белого цвета, для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Микропроцессорная система:

Блок предназначен для беспроводной коммуникации стенда и ПК. Обеспечивает отображение на ПК, в виде временных зависимостей, параметров электрической сети (ток, напряжение, частота, мощность (активная, реактивная, полная), cos ?) и показаний с различных датчиков. Сочетает в себе коммутатор питания, который позволяет управлять отдельными нагрузками.

 Клиентский модуль:

• Интерфейс USB 2.0 для подключения к персональному компьютеру;

• Ядро 8051 25МГц

• Размер оперативной памяти 4352 байт

• Размер ПЗУ 64Кб

• FIFO буфер 64 байта

• Интерфейсы UART, SPI, I2C

• Создание виртуального COM-порта

• Скорость передачи данных до 300 кБит/с

• 50 рабочих каналов

• Технологии LBT и AFA

• Система автоматической калибровки частоты

• Максимальная дистанция беспроводной связи со стендом (прямая видимость) не менее 350м

• Выходная мощность не более +20дБм

• Чувствительность приемопередатчика -121дБм;

• Диапазон рабочиъ частота 240-960 МГц

• Время выхода в активный режим 2 мкс

• Коэффициент усиления антенны 3дБи

• Встроенная система контроля полученных данных и исправления ошибок

• Совместимость Windows, Linux.

Серверный модуль:

• Поддержка цифровых интерфейсов RS485, UAST, I2C, SPI

• Управление и контроль отдельными потребителями

• Подключение аналоговых (теромсопротивления, термопары, 4-20мА, 0-10В) и цифровых датчиков (1Wire, I2C, SPI, RS485, UART)

• Ядро приемопередатчика 8051 25МГц

• Размер оперативной памяти 4352 байт

• Размер ПЗУ 64Кб

• FIFO буфер 64 байта

• Скорость передачи данных до 300 кБит/с

• 50 рабочих каналов

• Технологии LBT и AFA

•   Система автоматической калибровки частоты

• Максимальная дистанция беспроводной связи со стендом (прямая видимость) не менее 350м

• Выходная мощность не более +20дБм

• Чувствительность приемопередатчика -121дБм;

• Диапазон рабочиъ частота 240-960 МГц

• Время выхода в активный режим 2 мкс

• Коэффициент усиления антенны 3дБи

• Встроенная система контроля полученных данных и исправления ошибок

Программный комплекс:

Возможности ПО:

• Поддержка операционной системы Windows, Linux

• Интерфейс программы на русском языке

• Графический пользовательский интерфейс с органами управления энергопотребителями

• Визуализацией управляемых электропотребителей с индикацией состояния их работы

• Отображение информации, в виде временных зависимостей, с датчиков: температуры и давления

• Отображение параметров электрической сети, в виде временных зависимостей: ток, напряжение, частота, мощность (активная, реактивная, полная), cos ф.

Материал рамного основания стенда:

Выполнено из металлического профиля покрашенного порошковой краской.

Колесные опоры с тормозами, шт:



4

Комплект поставки:



Лабораторный стенд «Датчики расхода, давления и температуры в системе ЖКХ», шт.

1

Диск с учебным видеороликом, шт.



1

Диск с методическими материалами, шт.



1

Диск с ПО, шт.

1

Руководство по эксплуатации, шт.



1

Гарантийный талон, шт.

1

Паспорт, шт.

1

USB-кабель, шт.

1

Перечень лабораторных работ

1.       Изучение приборов измерения температуры.

2.       Изучение приборов измерения давления воды.

3.       Изучение приборов измерения давления газа.

4.       Изучение приборов и методов измерения расхода воды.

5.       Изучение приборов и методов измерения расхода газа.

6.       Снятие характеристик насоса.

7.       Снятие характеристик компрессора.

8.       Изучение редукционного клапана.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
